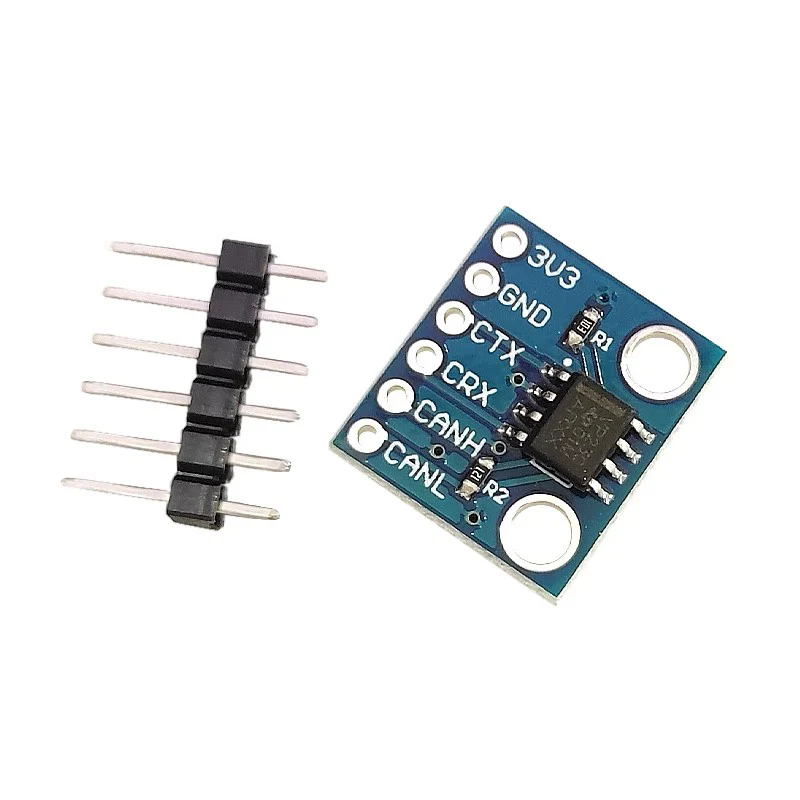

MCU-230 bus transceiver sn65hvd230 kann kommunikation modul mcu230

Produktbeschreibung

Modul modell: 230
MCU-230 bus transceiver sn65hvd230 kann kommunikation modul
Daten herunter laden
Hauptmerkmale und Stift funktionen
Sn65hvd230 kann in Umgebungen mit hohen Störungen eingesetzt werden. Das Gerät verfügt über eine gute Transceiver-Fähigkeit mit unterschied lichen Raten und seine Hauptmerkmale sind wie folgt
Voll kompatibel mit iso11898 Standard
Hohe Eingangs impedanz, die 120 Knoten erlaubt
Niedrigstrom-Warte modus, typischer Strom ist 370μa
Signal übertragungs rate bis zu 1 mb/s
Mit Wärmeschutz, offene Stromkreis ausfalls chutz funktion
Es hat die Funktion, momentanen Störungen zu widerstehen und Bus zu schützen.
Steigung steuerung zur Reduzierung von Hochfrequenz störungen (RFI)
Differential empfänger mit Widerstand gegen eine Vielzahl von Gleichtakt störungen und elektro magnetischen Störungen (emi).
Arbeits modus und Steuer logik
Die sn65hvd230 hat drei verschiedene Betriebsarten: hohe Geschwindigkeit, Steigung und warten. Seine Arbeits modus steuerung kann durch rs Steuers tift realisiert werden. Abbildung 2 zeigt das typische Anwendungs diagramm von sn65hvd230 im Dosen bussystem. Wie aus der Figur ersichtlich ist, ist der Ausgangs pin tx des Dosen controllers mit dem Dateneingabe terminal d des sn65hvd230 verbunden, und die von diesem können Knoten gesendeten Daten können an das Dosen netzwerk übertragen werden. Der Empfangs pin rx des Dosen controllers ist mit dem Daten ausgangs ende r des sn65hvd230 zum Empfangen von Daten verbunden. Der sn65hvd230 Modus Option Port rs ist durch einen Jumper und einen Steigung widerstand an einem Ende geerdet verbunden, und die Wahl von drei Betriebsmodi kann durch Hardware-Modus realisiert werden, wobei der Steigung widerstand ein Potentiometer von 0 bis 100 kΩ ist.

Produktdetails in Bildern

Produkteigenschaften

Verlustleistung

...

Functions

Electronic Module

Range of application

Switch And Sensor For Arduino STM

Anwendung

Computer

Markenname

STJF

Hochbetriebenes Chemikalienunternehmen

Keine

Paket

DIY Module

Betriebstemperatur

40℃~+80℃

Ursprung

CN (Herkunft)

Zustand

Neu

Typ

Modul

Versorgungsspannung

...
