ESP32-S3 LCD-Entwicklungsboard 1,28 Zoll IPS rund GC9A01 Display-Treiber unterstützt WiFi/Bluetooth

Produktbeschreibung

Einführung
Das ESP32-S3-LCD-1.28 (hieranach als Entwicklungsboard bezeichnet) ist ein kostengünstiges, leistungsstarkes Mikrocontroller-Entwicklungsboard, das von Waveshare entwickelt wurde.Es verfügt über einen 1,28-Zoll-LCD-Bildschirm, einen Lithium-Batterie-Ladechip und Peripheriegeräte wie einen sechsachsigen Sensor (dreiachsiges Beschleunigungsmesser und ein dreiachsiges Gyroskop).Das Board nutzt den ESP32-S3R2, ein integriertes System-on-Chip (SoC) mit stromsparenden Wi-Fi- und BLE5.0-Funktionen.Darüber hinaus verfügt es über einen externen 16 MB Flash und 2 MB PSRAM.
Der SoC umfasst Hardware-Verschlüsselungsverschlüsse, RNG (Zufälliger Zahlengenerator), HMAC (Hash-basierter Message-Authentifizierungscode) und ein Digital Signature-Modul, das die Sicherheitsanforderungen des Internets der Dinge (IoT) erfüllt.Seine verschiedenen Betriebsmodi mit geringem Stromverbrauch erfüllen die Anforderungen an den Stromverbrauch in IoT, Mobilgeräten, tragbaren Elektronikgeräten, Smart Homes und anderen Anwendungsszenarien.
Features
Ausgestattet mit Xtensa® 32-Bit-LX7-Dual-Core-Prozessor, bis zu 240 MHz Hauptfrequenz.
Unterstützt 2,4 GHz WLAN (802.11 b/g/n) und Bluetooth® 5 (BLE), mit integrierter Antenne.
Integriertes 512 KB SRAM und 384 KB ROM, mit integriertem 2 MB PSRAM und externem 16 MB Flash-Speicher.
Typ-C-Stecker, hält es aktuell und ist einfacher zu bedienen.

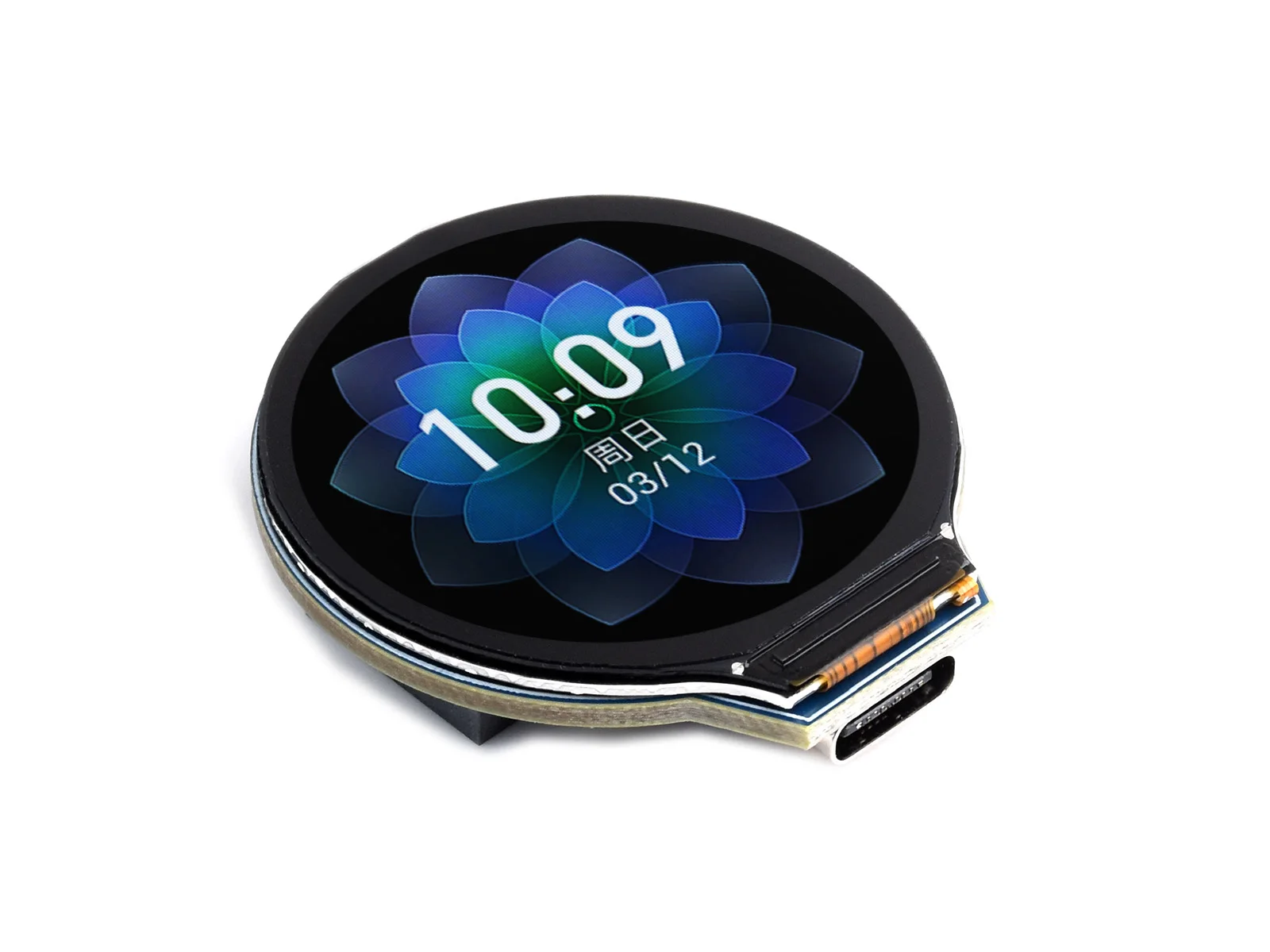

Integriertes 1,28-Zoll-LCD-Display, rundes IPS-Panel, 240 x 240 Auflösung, 65 K Farbe.
Integriertes QMI8658 6-Achsen-IMU (3-Achsen-Beschleunigungsmesser und 3-Achsen-Gyroskop) zur Erkennung von Bewegungsgesten.
Integrierte 3,7-V-Lithiumbatterie-Lade-/Entlade-Header und GPIO-Header.
Unterstützt flexible Uhr, unabhängige Einstellung der Modulstromversorgung und andere Steuerungen, um einen geringen Stromverbrauch in verschiedenen Szenarien zu erreichen.
Integriert mit einem Full-Speed-Controller für die serielle USB-Anschluss ermöglichen GPIO-Pins eine flexible Konfiguration von Pin-Funktionen.
Parameter
LCD-Parameter
Display-Chip
GC9A01A
Anzeigeschnittstelle
SPI
Auflösung

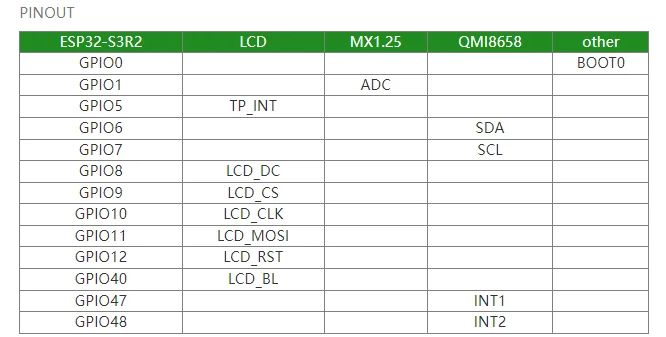

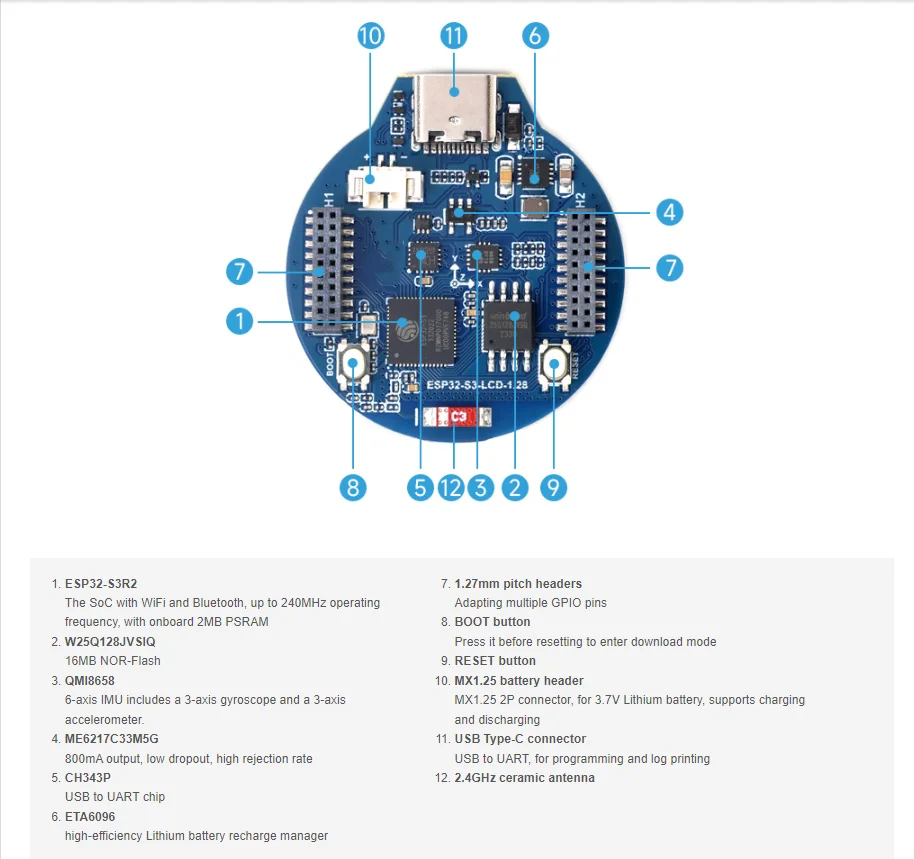

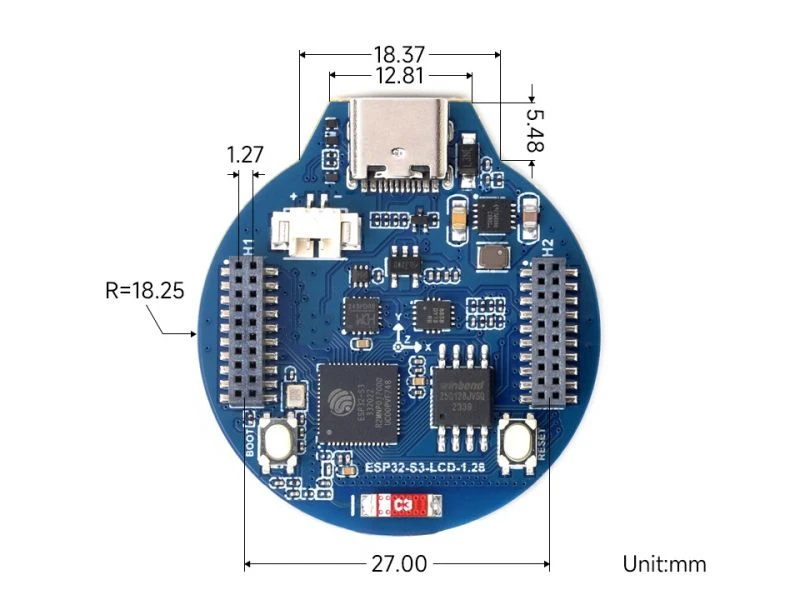

Produktdetails in Bildern

Produkteigenschaften

Markenname

W

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
