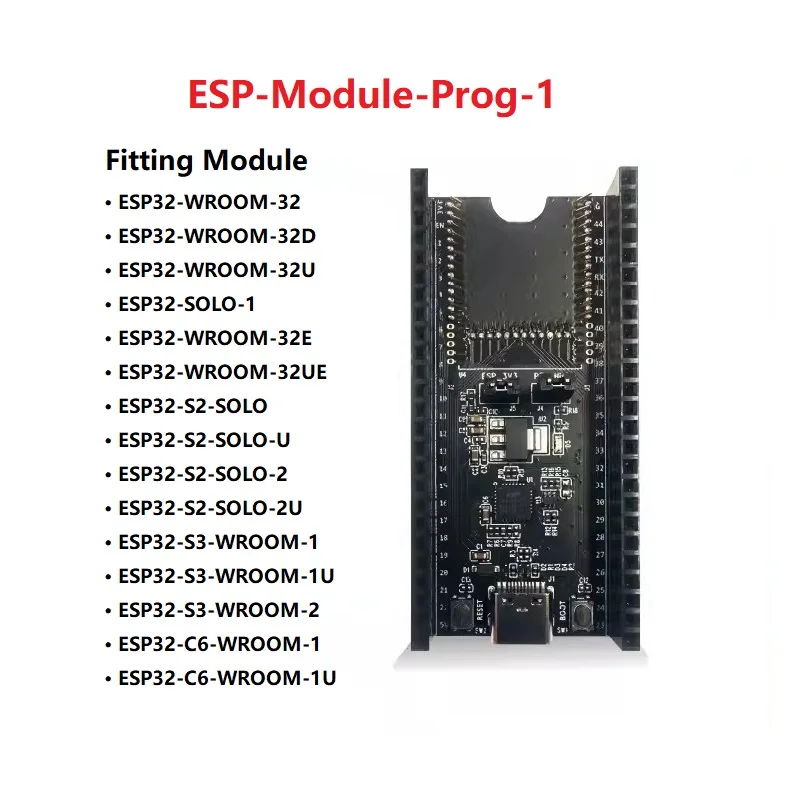

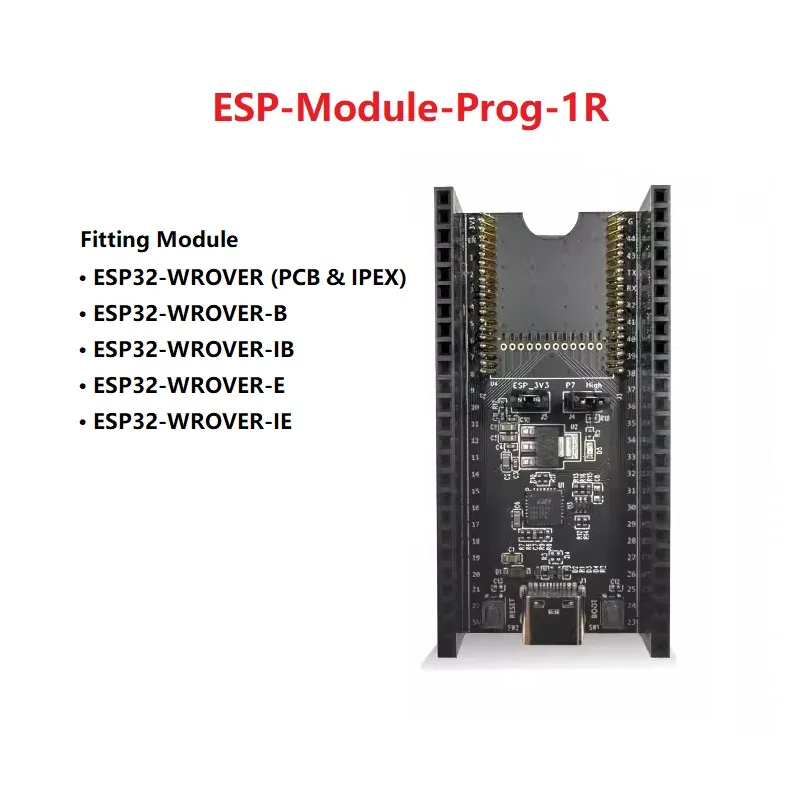

Esp-modul-prog/esp-modul-prog debug board

Produktbeschreibung

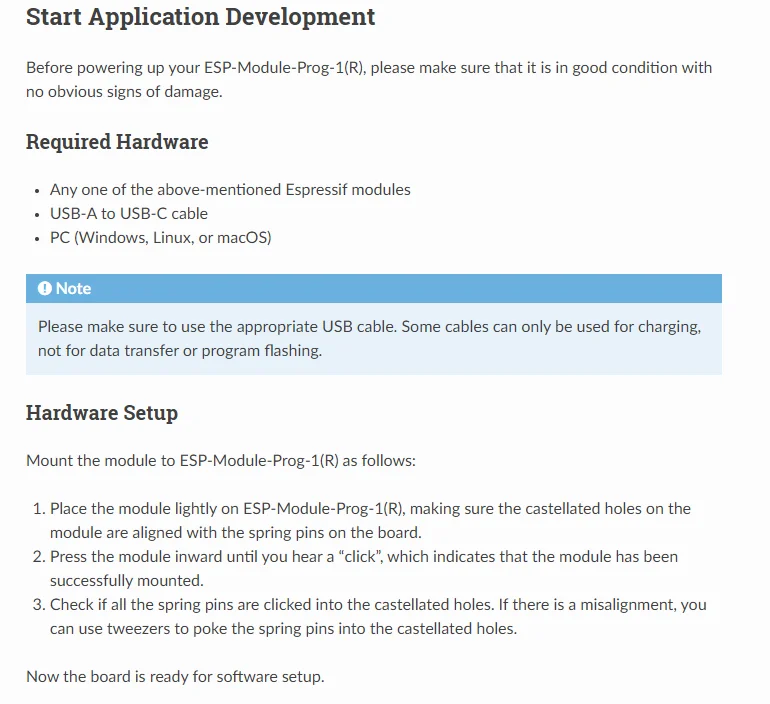

Software-Setup 
Empfohlener Ansatz 
Es wird empfohlen, das ESP-IDF Entwicklungs framework zu verwenden, um die Binär datei (*.bin) zu flashen, um (r) zu ESP-Module-Prog-1. Bitte beziehen Sie sich auf ESP-IDF legen los Um einen schnellen Überblick über die Einrichtung Ihrer Entwicklungs umgebung und blinkende Anwendungen zu erhalten.
Alternativer Ansatz 
Für Windows-Systeme können Sie auch die Flash-Download-Tool Um die Binär dateien zu flashen.
Hinweis
Um Binär dateien zu flashen, sollte der Chip auf den Firmware-Download-Modus eingestellt werden. Dies kann entweder durch das Flash-Tool automatisch erfolgen, oder indem Sie die Boot-Taste gedrückt halten und auf die Reset-Taste tippen.
Nach dem Blinken von Binär dateien startet das Flash-Download-Tool Ihr Modul neu und bootet die blitzte Anwendung standard mäßig.

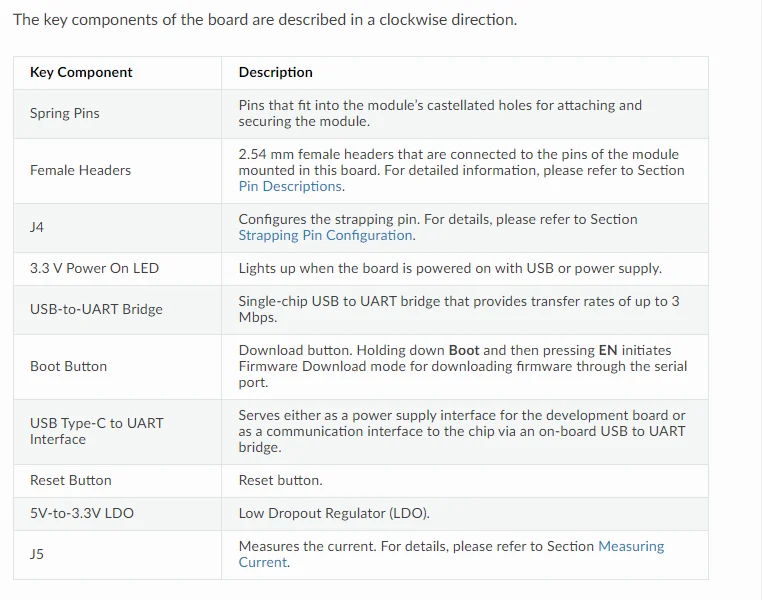

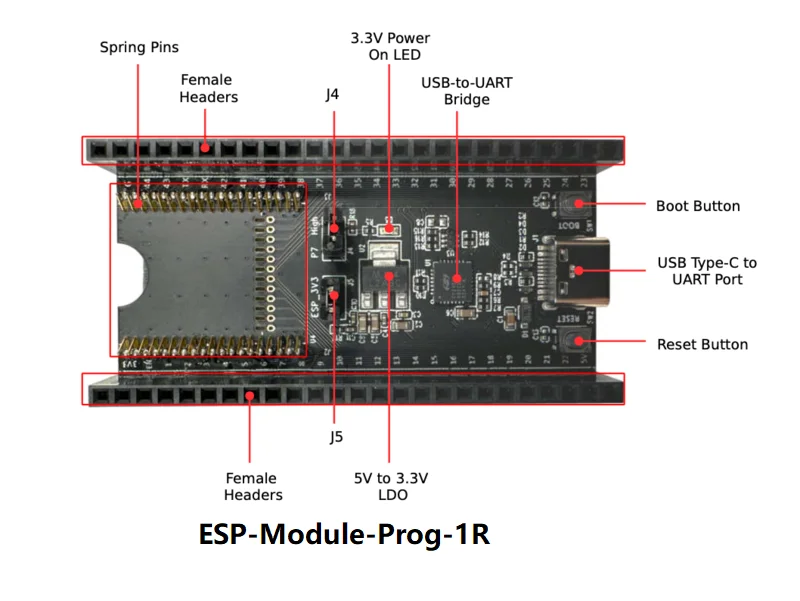

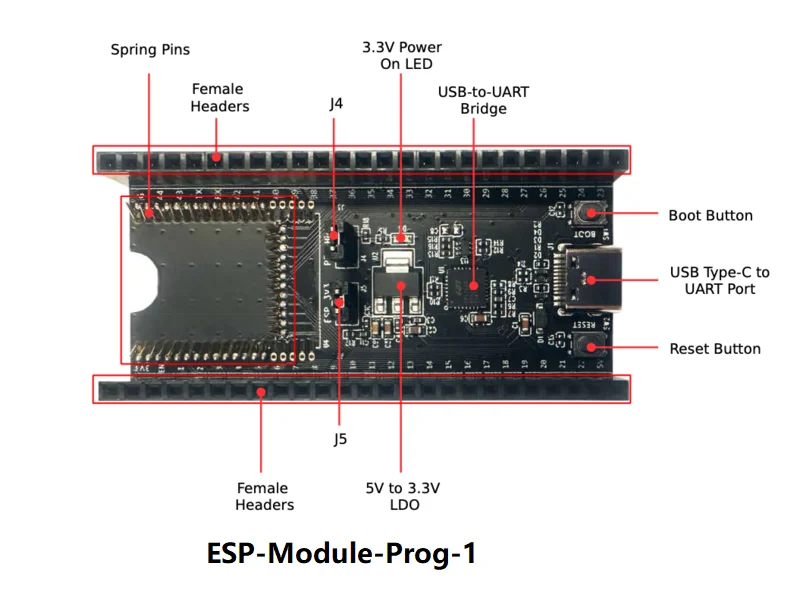

Hardware-Referenz 
Dieser Abschnitt enthält detailliertere Informationen über die Hardware des Boards.

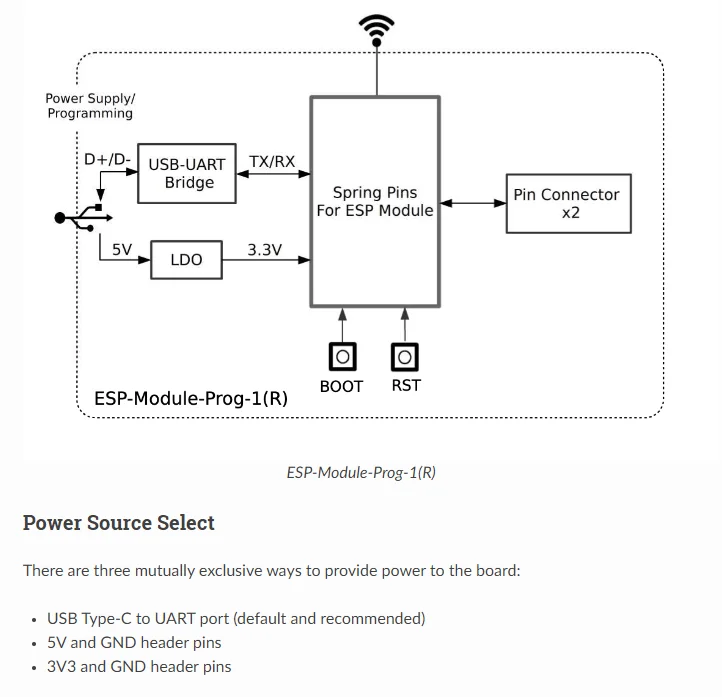

Block diagramm 
Das Block diagramm unten zeigt die Komponenten der ESP-Module-Prog-1 (r) und ihre Verbindungen.

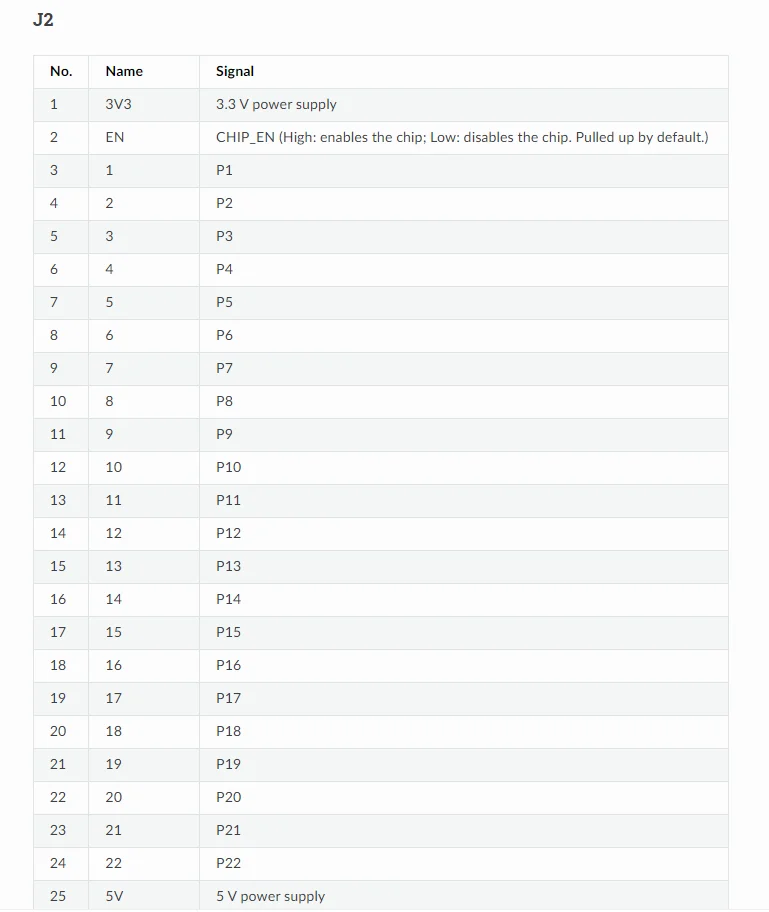

Umreifung stift konfiguration 
J4 auf ESP-Module-Prog-1 (r) ist ein 2-Pin-Header, wobei ein Ende p7 und ein Ende hoch ist (d. H. Pull-up)
Für einige Module ist der entsprechende Pin von p7 kein Umreifung stift und es wird kein Pull-up zum Herunter laden benötigt. In diesem Fall ist für j4 keine Sprung kappe erforderlich.
Für einige Module ist der entsprechende Pin von p7 ein Umreifung stift und ein Pull-up wird zum Herunter laden benötigt. In diesem Fall ist eine Sprung kappe für j4 erforderlich.
Für den entsprechenden Pin von p7 auf espressif Module, siehe ESP-Module-Prog-1 (r) gpio karte.
Strom messen 
J5 auf ESP-Module-Prog-1 (r) kann verwendet werden, um den Strom des Moduls zu messen.

Produktdetails in Bildern

Produkteigenschaften

Markenname

W

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
