Achtkanaliges Digitalanzeige-Antwortungsgerät-Kit, DIY-Schweißset, geeignet für den Wettbewerb von elektronischen Fähigkeiten im Schweißübungen

Produktbeschreibung

Achtkanal-Digitalanzeige-Antwortmaschinen-Set, DIY-Schweißset, geeignet für Schweißübungen, elektronische Fähigkeiten, Wettbewerb
Produktbeschreibung
Die Achtkanal-Digitalanzeige-Antwortmaschine ist ein Produkt, das speziell für die Spotprüfung elektronischer Montage und Fehlerbehebungsfähigkeiten entwickelt wurde.Das Schaltungsdesign verwendet Zeitbasiskircuise und Decodierungstreiber, die in digitalen Schaltkreisen weit verbreitet sind.Es ist ein gutes Produkt, das Lernen und Schaltungsanalyse würdig ist.Es kann bei elektronischen Fähigkeitswettkämpfen, elektronischen Fähigkeitsbewertungen, elektronischen Trainings-Tutorials usw. verwendet werden.
Einführung und Beschreibung des Schaltkreises

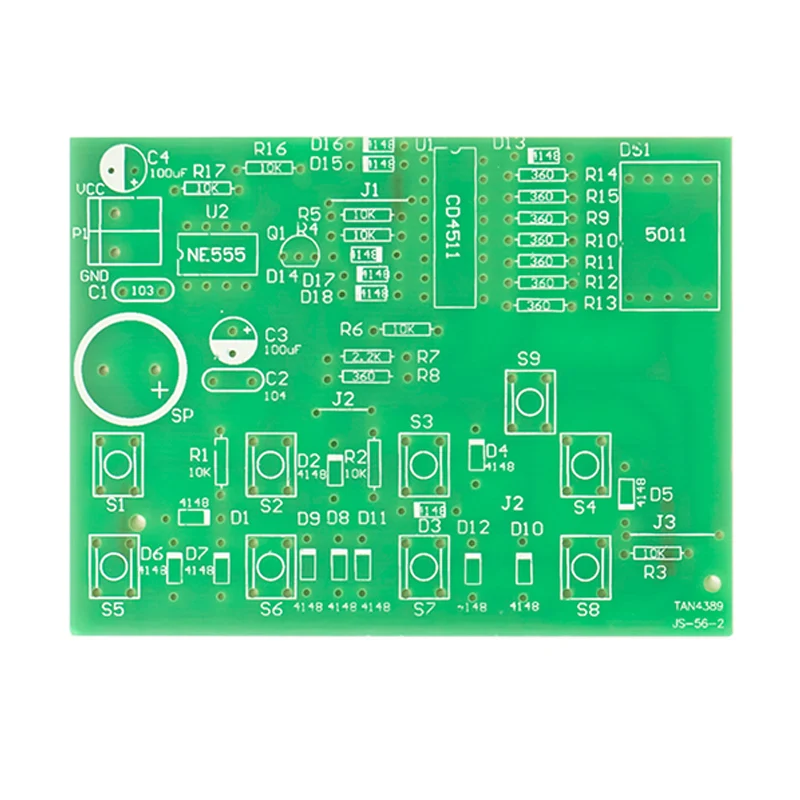

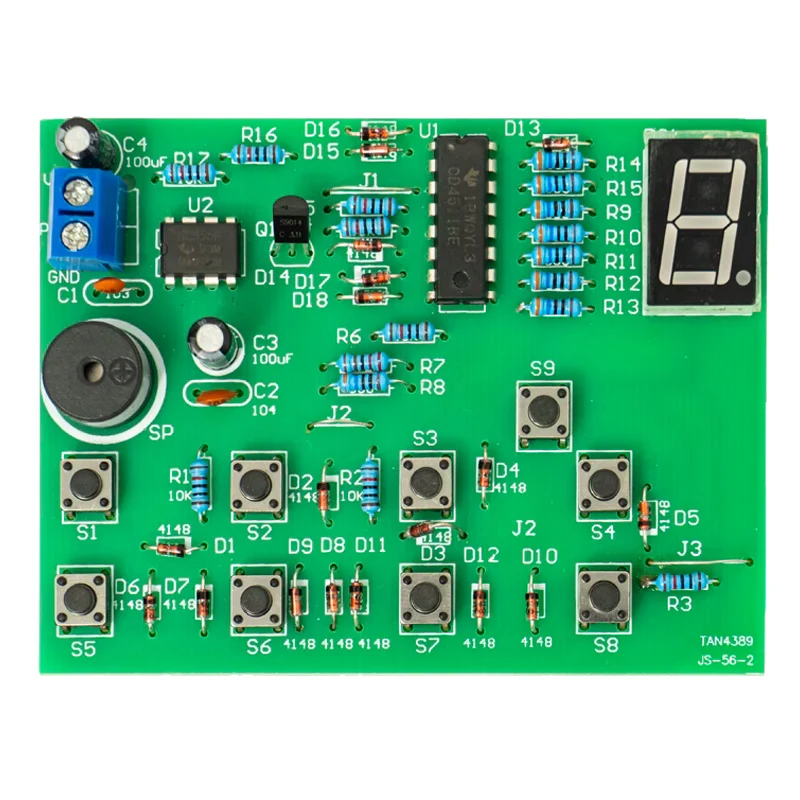

Die Schaltung umfasst Beantwortungs-, Codierungs-, Prioritäts-, Riegel-, Digitalanzeige- und Reset-Schaltkreise. Acht Kanäle der Prioritätsbeantwortung können gleichzeitig durchgeführt werden. Nach dem Drücken der Taste ertönt der Summer und die digitale Röhre zeigt die Nummer des Prioritätsantworters an. Nachdem die Antwort erfolgreich war, drücken Sie die Taste erneut. Die Anzeige ändert sich nicht, es sei denn, die Reset-Taste gedrückt wird. Nach dem Zurücksetzen wird das Display gelöscht und Sie können weiterhin Fragen beantworten. S01-S08 sind die Beantwortungstasten und S09 ist die Reset-Taste. CD4511 ist eine integrierte Schaltung, die einen BCD-7-Segment-Riegel-/Decoder-/Antriebsschaltkreis enthält. 1, 2, 6 und 7 sind die Eingangsklemmen für BCD-Codes. Pins 9 bis 15 sind die Anzeigeausgangsklemmen und Pin 3 (LT) ist der Anzeigeausgangsklemme. Testen Sie den Ausgangsanschluss. „Wenn „LT“ 0 ist, ist der Ausgang alles 1.“ Pin 4 (BI) ist die Ausblendungsklemme. Wenn B1 0 ist, ist der Ausgang alles 0. Pin 5 (LE) ist der Verriegelungsklemme. „Wenn LE von „0“ umgeschaltet wird, ändert sich auf „1“ und erhält der Ausgangsanschluss den Anzeigezustand, wenn LE 0 ist.“ Pin 16 ist die positive Stromversorgung und Pin 8 ist die negative Stromversorgung. Der Peripherieschaltkreis bildet einen Summerschaltkreis und die digitale Röhre ist mit einer 0,5-Zoll-Digitalröhre mit gemeinsamer Kathode verbunden.
