1,69-Zoll-Touchscreen-Entwicklungsplatine ESP32-S3-Programm Eingebauter Beschleunigungs-Gyroskopsensor

Produktbeschreibung

Einführung
ESP32-S3-Touch-LCD-1,69 ist ein kosten günstiges Hochleistungs-Mikrocontroller-Entwicklungs board, das von Waves hare entwickelt wurde. Auf den kleinen Platten, an Bord eines kapazitiven 2,5-Zoll-Touchscreens, eines Lithiumbatterie-Lade chips, eines 6-Achsen-Sensors (3-Achsen-Beschleuniger und 3-Achsen-Gyroskops), und periphere Schnitts telle wie RTC, einfach zu entwickeln und in Produkte einzubetten.
Funktionen
Ausgestattet mit Hochleistungs-Xtensa®32-Bit lx7 Dual-Core-Prozessor, Haupt frequenz läuft bis zu 240MHz.
Unterstützung 2,4 GHz Wi-Fi (802,11 b/g/n) und Bluetooth® 5 (le) und Bordantenne.
Eingebaute 512kb sram und 384kb rom, 8mb psram und externe 16mb flash.

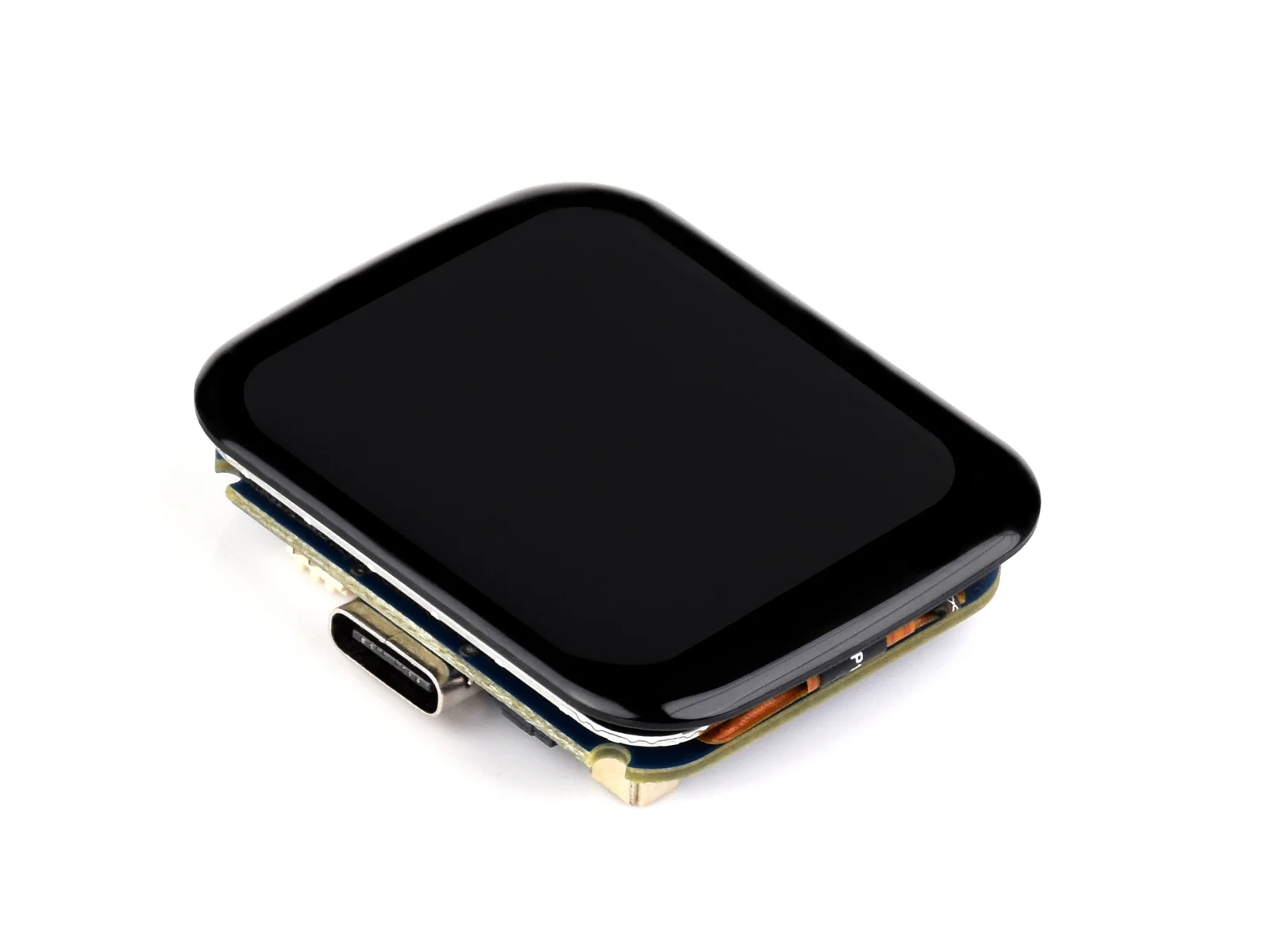

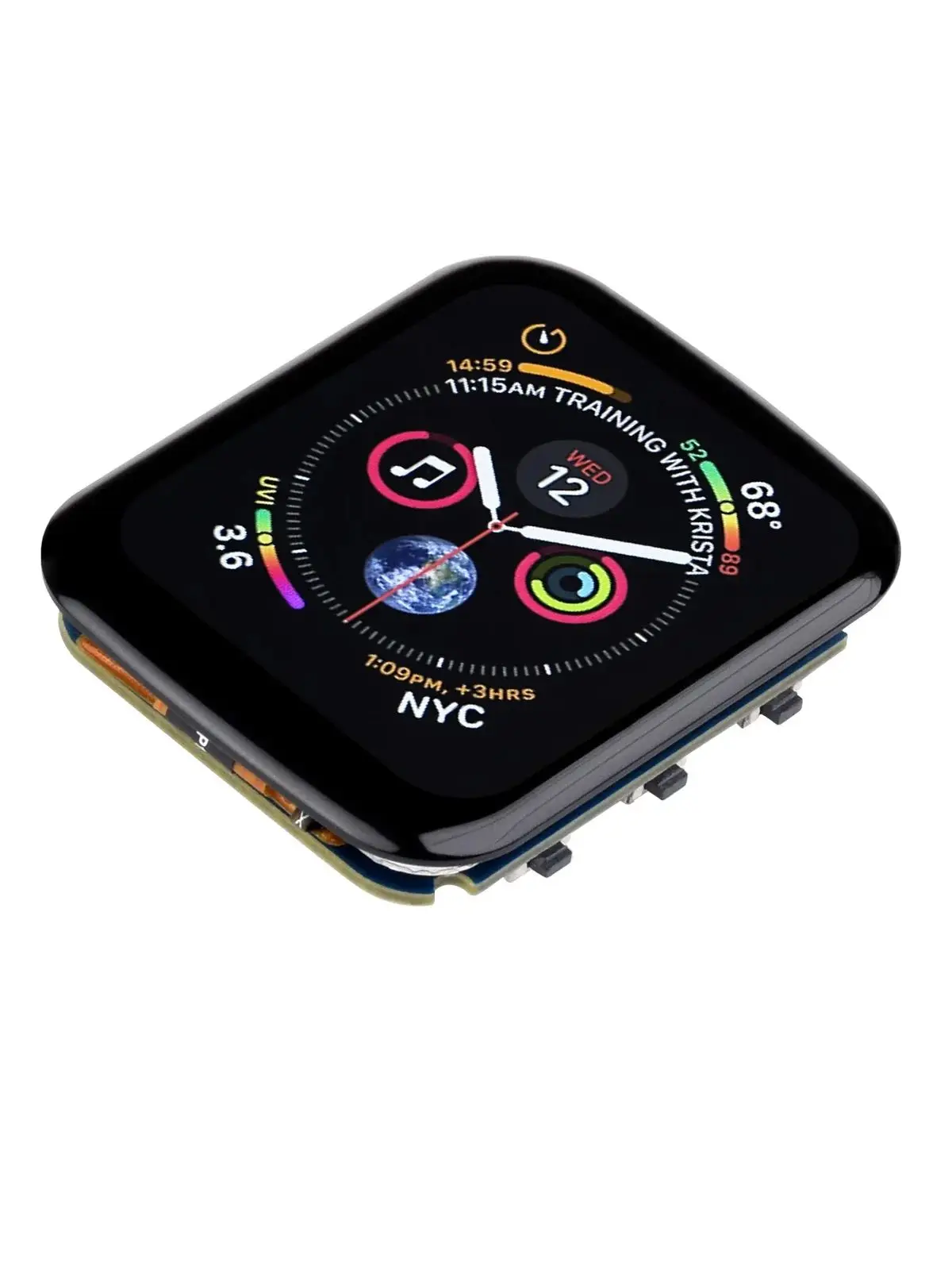

Onboard 1,69 Zoll kapazitiven Touch-LCD-Bildschirm, 240 × 280 Auflösung, 262k Farben, können Farbbilder deutlich anzeigen.

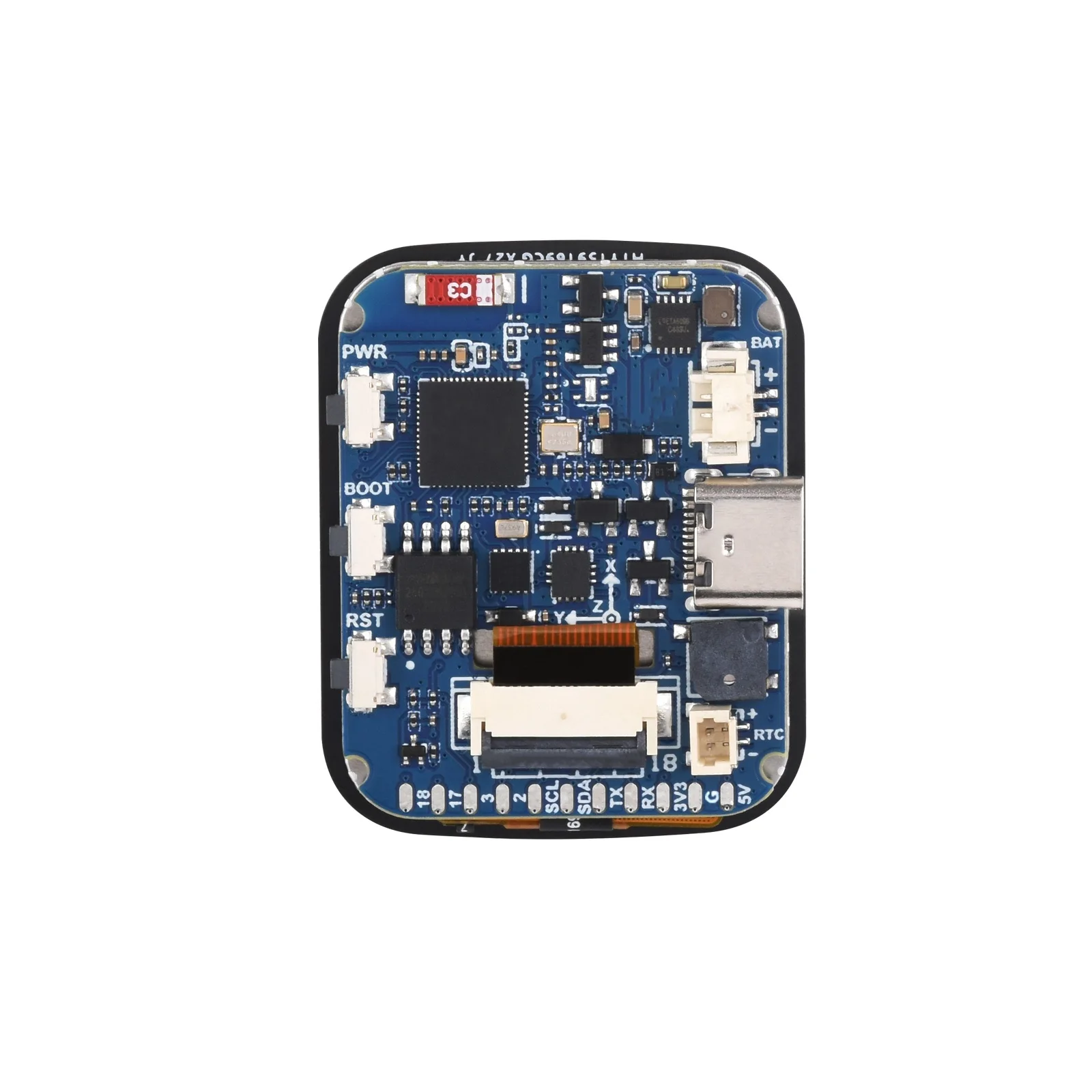

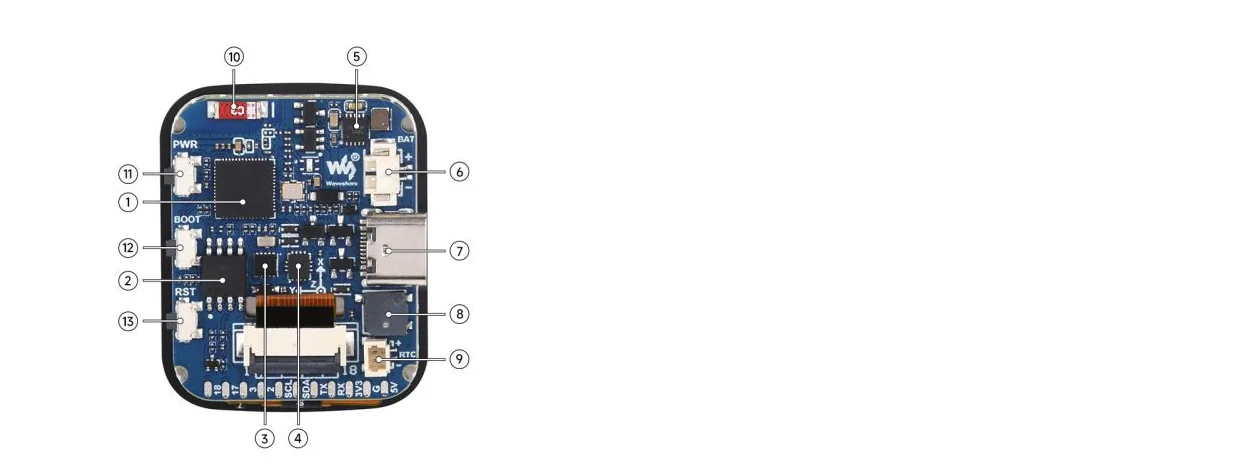

Hardware-Beschreibung
Onboard-Patch-Antenne, verwendet 0 Ohm kurz geschlossene optionale externe Antennen, wie in gezeigt.
Onboard pcf85063 rtc clock chip, rtc batterie header, unterstützt zeit funktion, wie gezeigt in ③ und.
An Bord der 6-Achsen-Trägheitsmesseinheit qmi8658c (imu), einschl ießlich eines 3-Achsen-Gyroskops und eines 3-Achsen-Beschleunigers, wie in ④ gezeigt.
Onboard eta6089 Hochleistungs-Lithiumbatterie-Lade chip, m2.5 Lithiumbatterie-Schnitts telle, einfach zu installierende Lithium batterien zum Aufladen und Entladen für den Langzeit gebrauch, wie in soll und
Onboard-Summer kann als Audio-Peripherie gerät verwendet werden, wie in ⑧ gezeigt.
Onboard-Typ-C-Schnitts telle, verbinden Sie sich mit ESP32-S3 USB für Demo-Programmierung und Log-Druck, wie in ⑦ gezeigt.
Onboard-Boot-und Rst-Funktions tasten, einfach zurück zusetzen und in den Download-Modus zu gelangen, wie in der Abbildung und.
Onboard-Funktions schaltkreis taste, kann als Einschalt taste angepasst werden und kann einzelnes Drücken, doppeltes Drücken und langes Drücken identifizieren, wie in ⑪ gezeigt.

Produktdetails in Bildern

Produkteigenschaften

Markenname

W

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
