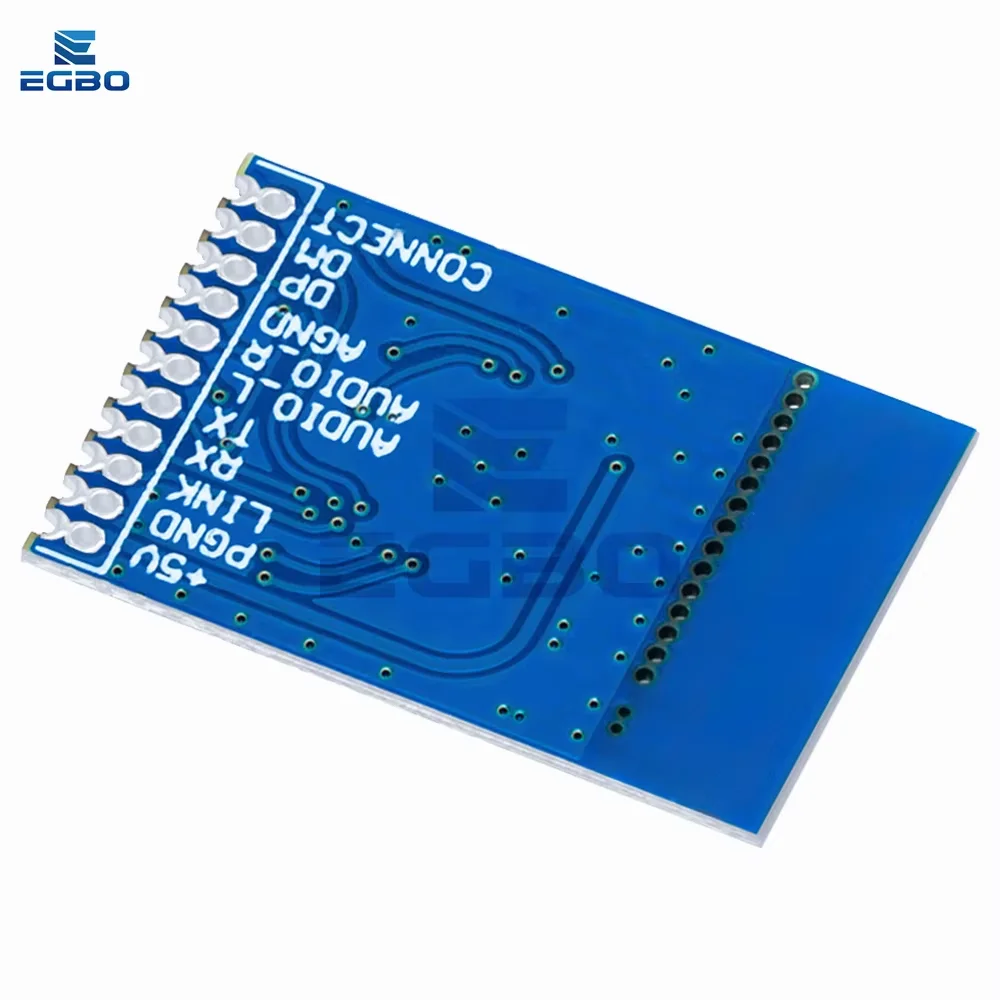

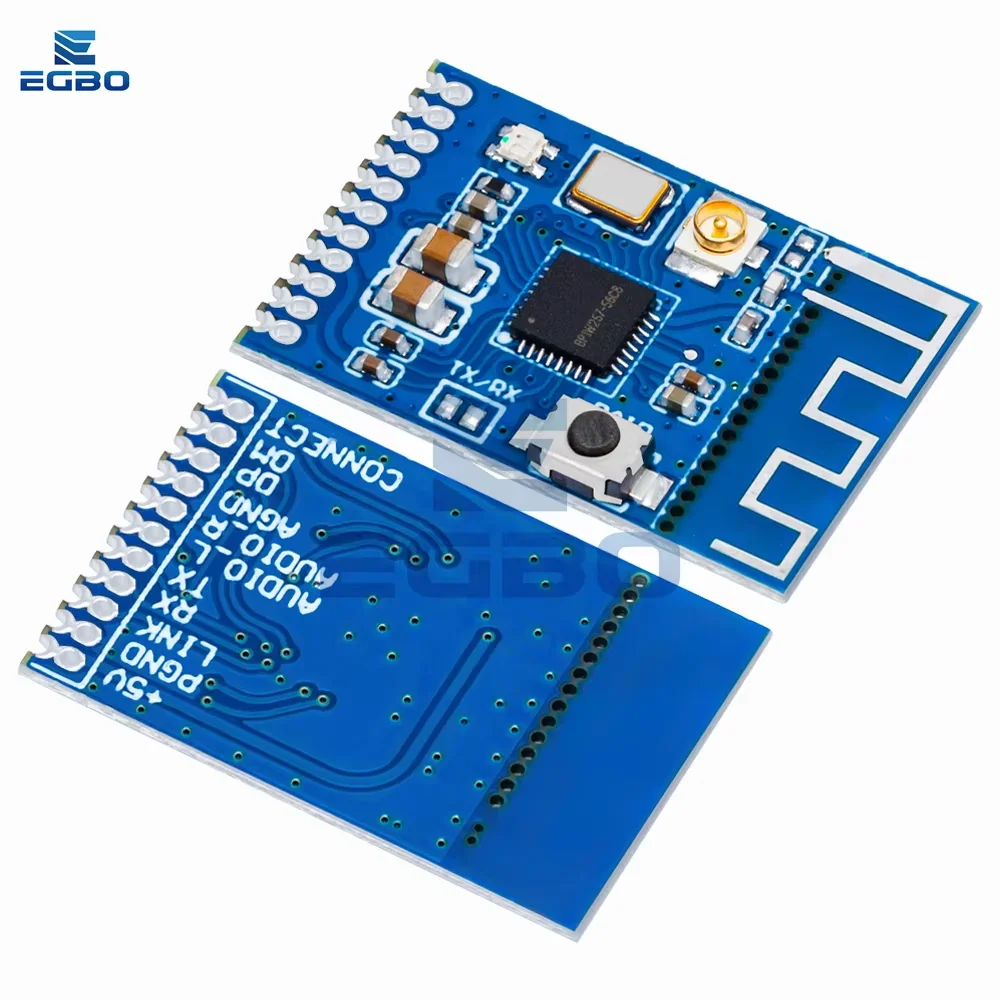

EGBO Bluetooth-Modul 5.3 Audiosendermodul Stereo GFSK-Transceiver Kopfhörerplatine Drahtloser Lautsprecher KCX_ BT_ EMITTER 5

8,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 6–11 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

Angelegenheiten, die Aufmerksamkeit erfordern
1: Die Versorgungsspannung dieses Moduls beträgt 3,5–5 V. Achten Sie auf die Versorgungsspannung in diesem Bereich. Eine zu hohe Spannung führt zum Durchbrennen des Moduls.
Um das durch die gemeinsame Masse verursachte Rauschen zu reduzieren, benötigt das Modul AGND ein unabhängiges Kabel, das an den Hauptfilterkondensator der Stromversorgung angeschlossen ist
Die Masse oder die Verbindung zum Leistungsverstärker AGND.
2: Platzieren Sie den externen 10V/100uF-Elektrolytkondensator so nah wie möglich am Strompin des Moduls
Gut für eine bessere Filterwirkung.
3: Bluetooth funktioniert im 2,4-G-Band. Es wird empfohlen, nicht zu nahe am WLAN-Router zu platzieren, um sich nicht gegenseitig vorzubeugen
Die Verbindungsstabilität wird reduziert.
4.2 4G Bluetooth-Signal kann nicht durch das Metall strömen, das Produkt wird auf das Metallgehäuse angewendet, erfordert eine externe Antenne, Antenenauswahl
2,4G-Band IPX1-Schnittstelle.
6: Wenn Sie die PCB-Verkabelung des Produkts angewendet werden, richten Sie die Modul-PCB-Antenne nicht unten aus, sondern tragen Sie keine Kupferfolie auf. Das sollten Sie wissen
Das Konzept, dass Kanalsignale nicht durch Metall eindringen können, ist äußerst wichtig, um die Kommunikationsentfernung sicherzustellen.
