W5500 modul tcp/ip ethernet modul kompatibel mit wiz820io netzwerks chnitt stelle

Produktbeschreibung

USR-ES1 ist eingebettet in den w5500-Chip von wiznet, der Hardware-Logic-Gate-Schaltungen verwendet, um die Transport-und Netzwerks ch ichten des tcp/ip-Stacks (e.g., tcp, udp, icmp, ipv4, arp, igmp, pppoe usw.) sowie die Integration der Daten verbindungs schicht, der physikalischen Schicht, Und 32k Bytes von On-Chip-RAM als Daten senden/empfangen Cache. Der Host-Controller-Chip muss nur die Aufgabe übernehmen, die Kontroll informationen der TCP/IP-Anwendungs schicht zu verarbeiten. Dies spart die Arbeits belastung des Host-Computers für die Daten replikation, Protokoll verarbeitung und Interrupt-Verarbeitung erheblich und verbessert die System nutzung und-zuverlässigkeit.
Während des Betriebs können Benutzer das w5500 als einen peripheren RAM des mcu approximieren, was sehr einfach zu bedienen ist. 80mhz high-speed spi ist die externe schnitts telle der w5500, die für verschiedene plattformen zur erweiterung der high-speed-ethernet-programm. Auto-Verhandlung führte Status anzeige SPI-Schnitts telle ist schnell und stabil.
Größe und pinout sind kompatibel mit wiznet offizielle modul wiz820io.
Hinweis: Dieses Modul ist nicht spi zu Ethernet transparentes Übertragungs modul, Sie müssen den externen Mikro controller verwenden, Sie müssen wissen, wie man den W5500-Chip verwendet. Stm32 Beispiel code wird bereit gestellt.
Produkt merkmale
80MHz Hochgeschwindigkeits-SPI-Schnitts telle
Eingebaute Hardware-Tcpip-Protokoll-Stack, Benutzer müssen fast nicht das komplexe Wissen über Netzwerk protokolle beherrschen
Unterstützt bis zu 8 Socket-Verbindungen
Unterstützt tcp, udp, icmp, ipv4, arp, igmp, pppoe Protokolle.
Integrierte Daten verbindungs schicht, physikalische Schicht
Unterstützt Aufwachen von Power-Down
Unterstützt serielle Hochgeschwindigkeits-Peripherie schnitts telle (SPI-Modus 0 ~ 3)
Interner 32-k-Byte-Transceiver-Cache
Eingebettete 10baset/100basetx ethernet physikalische schicht (phy)
Unterstützt die automatische Verhandlung (10/100-basierte Voll duplex/Halb duplex)
Unterstützt kein IP-Schneiden
3,3 V Betriebs spannung, 5V Spannungs festigkeit für i/o-Signal anschluss
LED-Status anzeige (Voll-/Halb duplex, Netzwerk verbindung, Netzwerk geschwindigkeit, Aktiv status)
Ultra kleines Pin-Paket für eingebettete Anwendungen
Bereitstellung von Anwendungs routinen für c

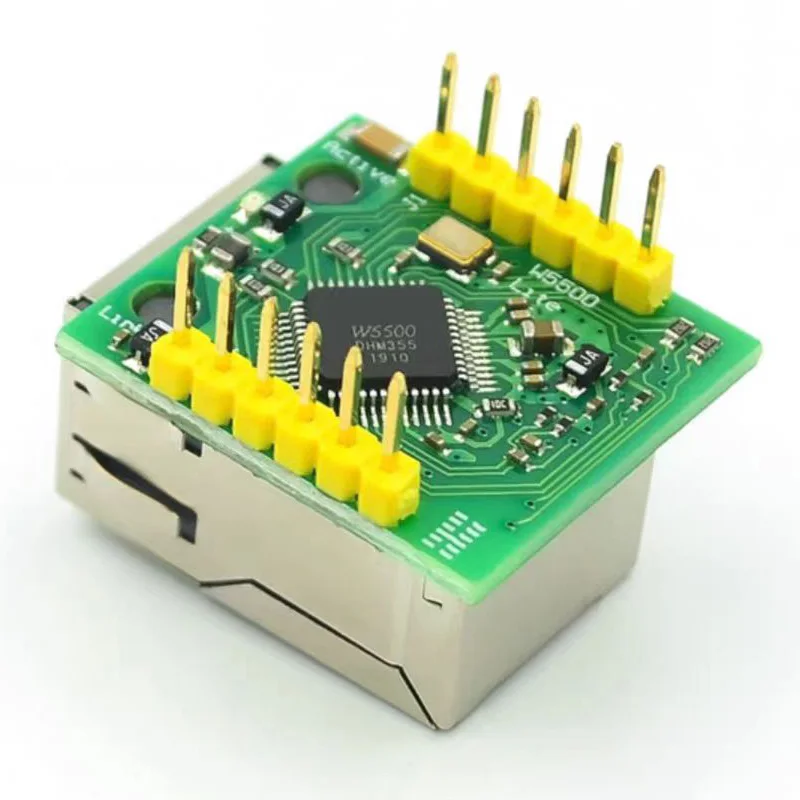

Produktdetails in Bildern

Produkteigenschaften

Verlustleistung

standard

Anwendung

standard

Markenname

PENGHEKEJI

Modellnummer

W5500

Hochbetriebenes Chemikalienunternehmen

Keine

Betriebstemperatur

standard

Ursprung

CN (Herkunft)

ist kundenspezifisch

Ja

Zustand

Neu

Typ

Modul

Versorgungsspannung

standard
