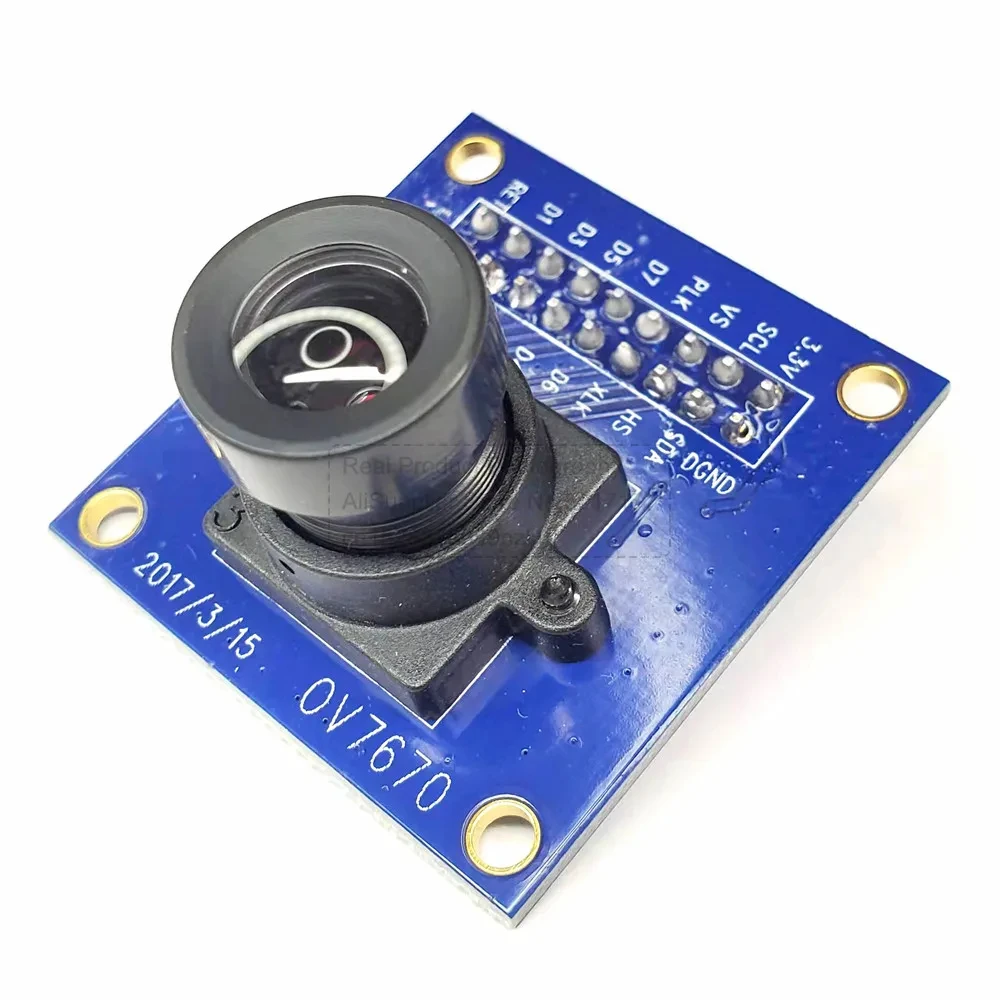

OV7670 Kameramodul für STM32 Mikrocomputer-Entwicklungsboard 25 Grad 640*480 0,3MP Einstellbares Verzerrungsfreies Objektiv 18-Pin

Produktbeschreibung

OV7670 Kameramodul für STM32 Mikrocontroller-Entwicklungsboard 25 Grad 640*480 0,3MP Einstellbares verzerrungsfreies Objektiv 18Pin
Der Bildsensor OV7670 bietet alle Funktionen einer einzelnen VGA-Kamera und eines Bildprozessors in einem kleinen, niederenergetischen Gehäuse. Über die SCCB-Bussteuerung können Sie eine Vielzahl von 8-Bit-Bilddaten mit verschiedenen Auflösungen ausgeben, z. B. Korrektur, Subsampling, Fensterung usw. Das Produkt liefert VGA-Bilder mit bis zu 30 Bildern pro Sekunde. Der Benutzer hat die vollständige Kontrolle über Bildqualität, Datenformat und Übertragungsmodus. Alle Bildverarbeitungsfunktionen, einschließlich Gammakurven, Weißabgleich, Sättigung, Chroma usw., können über die SCCB-Schnittstelle programmiert werden.
3V3: Eingangsspannung der Stromversorgung (3,3V empfohlen, 5V können ebenfalls verwendet werden, aber nicht empfohlen)
GDN: Erdungspunkt
SIO C:SCCB-Schnittstellensteuerungstakt (Hinweis: Einige Low-Level-Mikrocontroller müssen die Steuerung hochziehen, ähnlich wie bei der I2C-Schnittstelle)
SIO D:SCCB-Schnittstelle serieller Dateneingang (Ausgang) (Hinweis: Einige Low-Level-Mikrocontroller müssen die Steuerung hochziehen, ähnlich wie bei der 12C-Schnittstelle)
VSYNC: Synchronsignal (Ausgangssignal).
HREF: Ausgangssignal des Leitungssynchronisationssignals).
PCLK: Pixeluhr (Ausgangssignal).
D0-D7: Datenanschluss (Ausgangssignal).
RESTE: Setzen Sie den Port zurück (bei normalem Gebrauch hochziehen)
PWDN: Leistungsauswahlmodus (bei normalem Gebrauch nach unten ziehen)
Produkteigenschaften
1, hohe Empfindlichkeit für Anwendungen mit geringer Beleuchtung.
2, Niederspannung ist für eingebettete Anwendungen geeignet.
3, Standard-SCCB-Schnittstelle, kompatibel mit 12C-Schnittstelle.
4, RawRGBRGB (GRB4:2:2 RGB565/555/444), YUV (4:2:2) und YCbCr (4:2:2) Ausgabeformate.
5, Unterstützt VGA, CIF und verschiedene Größen von CIF bis 40x30
6. VarioPixel-Unterabtastungsmodus.
7, automatische Einflusskontrollfunktionen umfassen: automatische Belichtungssteuerung, automatische Verstärkungsregelung, automatischer Weißabgleich, automatische Eliminierung von Lichtstreifen, automatische Schwarzpegelkalibrierung, Bildqualitätskontrolle einschließlich Farbsättigung, Farbton, Gamma, Schärfe ANTI_BLOOM.

Produktdetails in Bildern

Produkteigenschaften

Markenname

UICPAL

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul

ist kundenspezifisch

Ja

Anwendung

Computer

Paket

DIP
