DIY elektromagnetische Schaukel experimentelles elektronisches Kit 5V Netzteil DIY elektronisches Kit mit LED-Blinkerkennung Löten Pro

Produktbeschreibung

DIY Elektromagnetische Schaukel Experimentelle Elektronische Kit 5V Netzteil mit LED Blinker Sensing DIY Elektronische Kit Löten Pro
Funktionseinführung

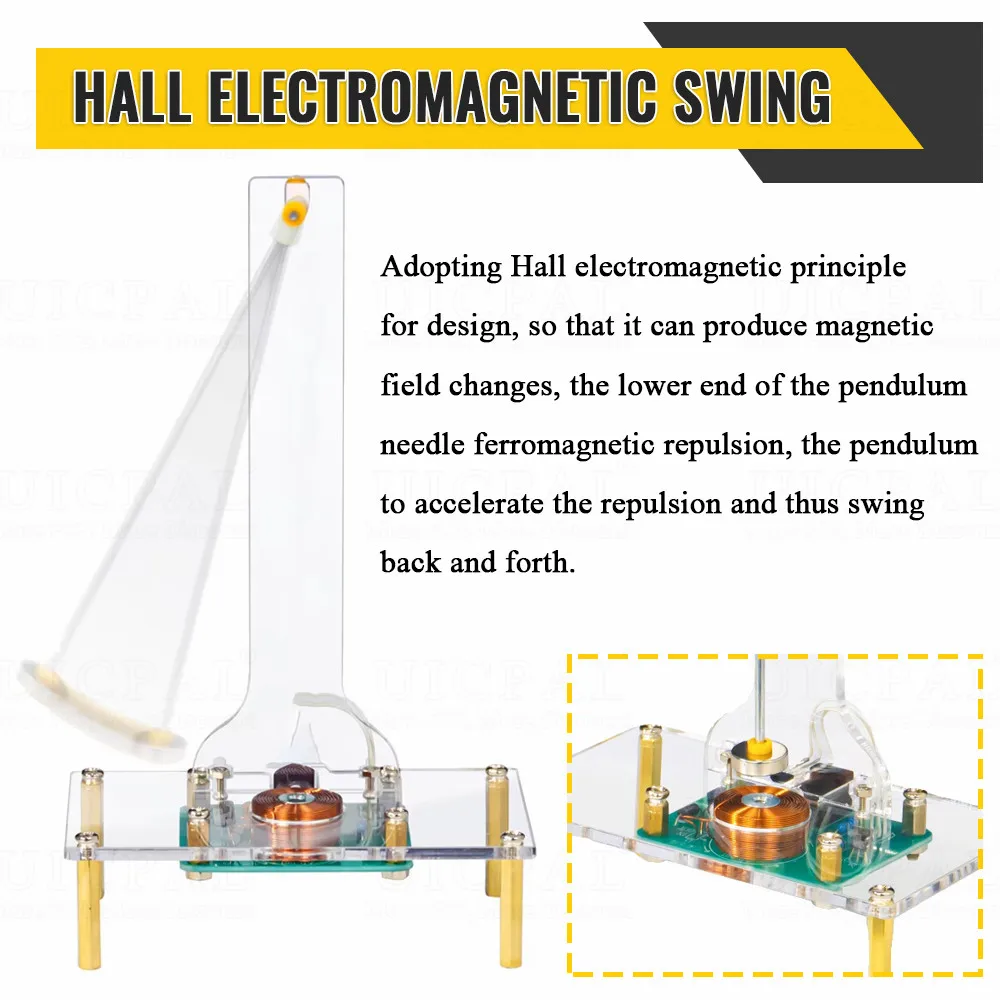

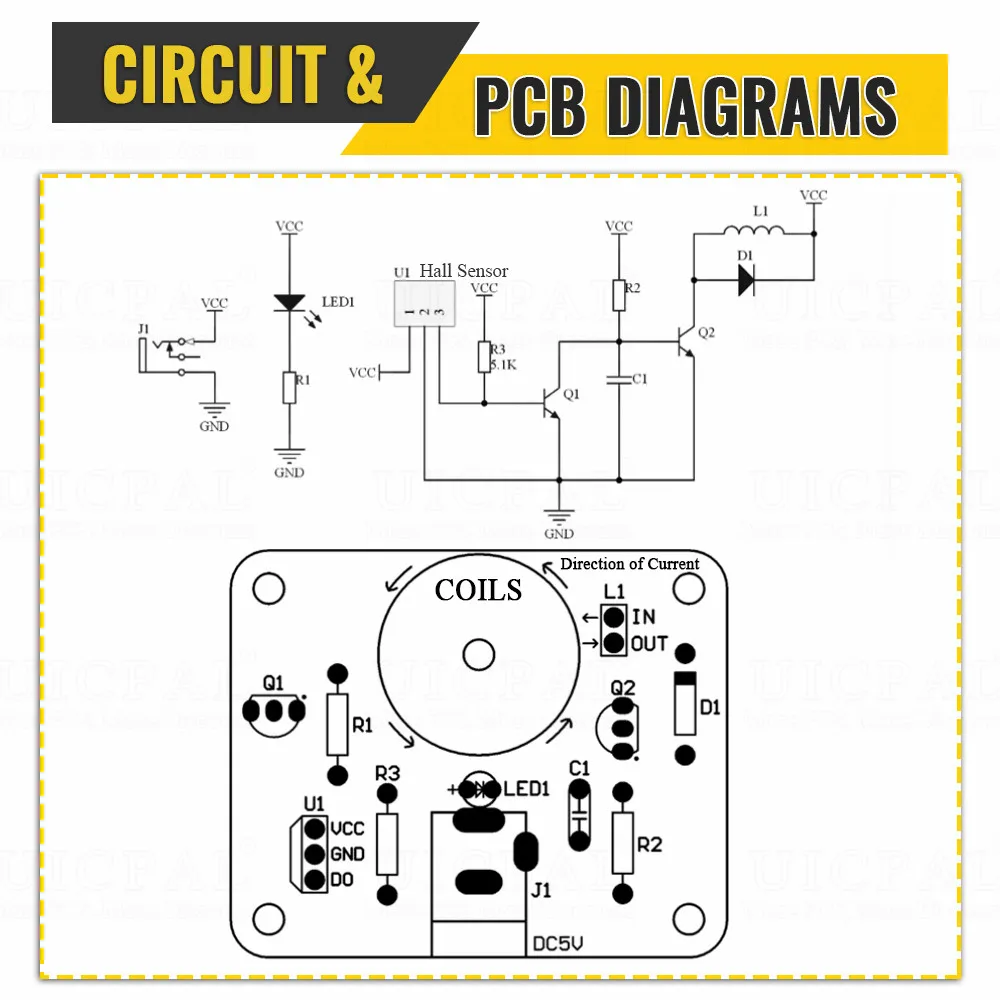

Der Hall-Sensor ist ein magnetischer Feldsensor, der auf dem Hall-Effekt basiert. Wenn sich der Magnet über dem Hall-Sensor befindet, erkennt der Hall-Sensor das Magnetfeld und gibt einen niedrigen Pegel aus. Die Triode Q1 wird nicht mehr eingeschaltet und die dreistufige Röhre Q2 wird eingeschaltet. Während des Leitungsprozesses fließt der Strom durch den Induktor L1 und erzeugt in L1 ein Magnetfeld. Die Richtung des Magnetfelds wird durch die Richtung des in der Spule fließenden Stroms bestimmt und folgt der rechten Seite. Die Handspiralregel besteht darin, dass der Magnet, wenn das Magnetfeld der Spule und das Magnetfeld des Magneten sich gegenseitig abstoßen wird weggeschoben. Nachdem der Magnet weggeschoben wurde, erkennt der Hall-Sensor das Magnetfeld nicht mehr und gibt einen hohen Pegel aus. Q2 wird nicht mehr leitfähig sein und das verbleibende elektrische Potenzial auf L1 wird über D1 verflüchtigt. Auf diese Weise schwingt die elektronische Schaukel weiter.

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul

Versorgungsspannung

5V

ist kundenspezifisch

Ja

Menge

1

Anwendung

Elektrisches Spielzeug

Paket

SMD

Choice

yes

semi_Choice

yes
