VL53L0X Laser-Entfernungssensor 940 nm ToF-Modul, I2C Anti-Sonnenlicht zur Vermeidung von Roboter-Hindernissen, industrielle Automatisierung

Produktbeschreibung

Beschreibungen
Der VL53L0X von ST Microelectronics ist ein Flugzeit-Entfernungssystem, das in ein kompaktes Modul integriert ist.Bei diesem Board handelt es sich um einen Träger für den VL53L0X. Wir empfehlen daher, das Datenblatt VL53L0X (1 MB PDF) sorgfältig zu lesen, bevor Sie dieses Produkt verwenden.
Der VL53L0 nutzt die FlightSense-Technologie von ST, um genau zu messen, wie lange es für emittierte Impulse von Infrarot-Laserlicht dauert, um das nächstgelegene Objekt zu erreichen und wieder in einen Detektor zurückzuführen, sodass es als winziges, eigenständiges Lidar-System gilt.Diese Flugzeitmessung (TOF) ermöglicht es, den absoluten Abstand zu einem Ziel genau zu bestimmen, ohne dass die Reflexion des Objekts die Messung stark beeinträchtigt.Der Sensor kann Entfernungen von bis zu 2 m (6,6 Fuß) mit einer Auflösung von 1 mm melden, seine effektive Reichweite und Genauigkeit (Lärm) hängen jedoch stark von den Umgebungsbedingungen und Zieleigenschaften wie Reflexion und Größe sowie der Sensorkonfiguration ab.(Die Genauigkeit des Sensors ist so angegeben, dass sie bei geringeren optimalen Bedingungen von ±3 % bis zu über ±10 % reicht.)
Entfernungsmessungen sind über die I2;C (TWI)-Schnittstelle des Sensors verfügbar, die auch zur Konfiguration von Sensoreinstellungen verwendet wird, und der Sensor bietet zwei zusätzliche Pins: einen Abschalteneingang und einen Interrupt-Ausgang.

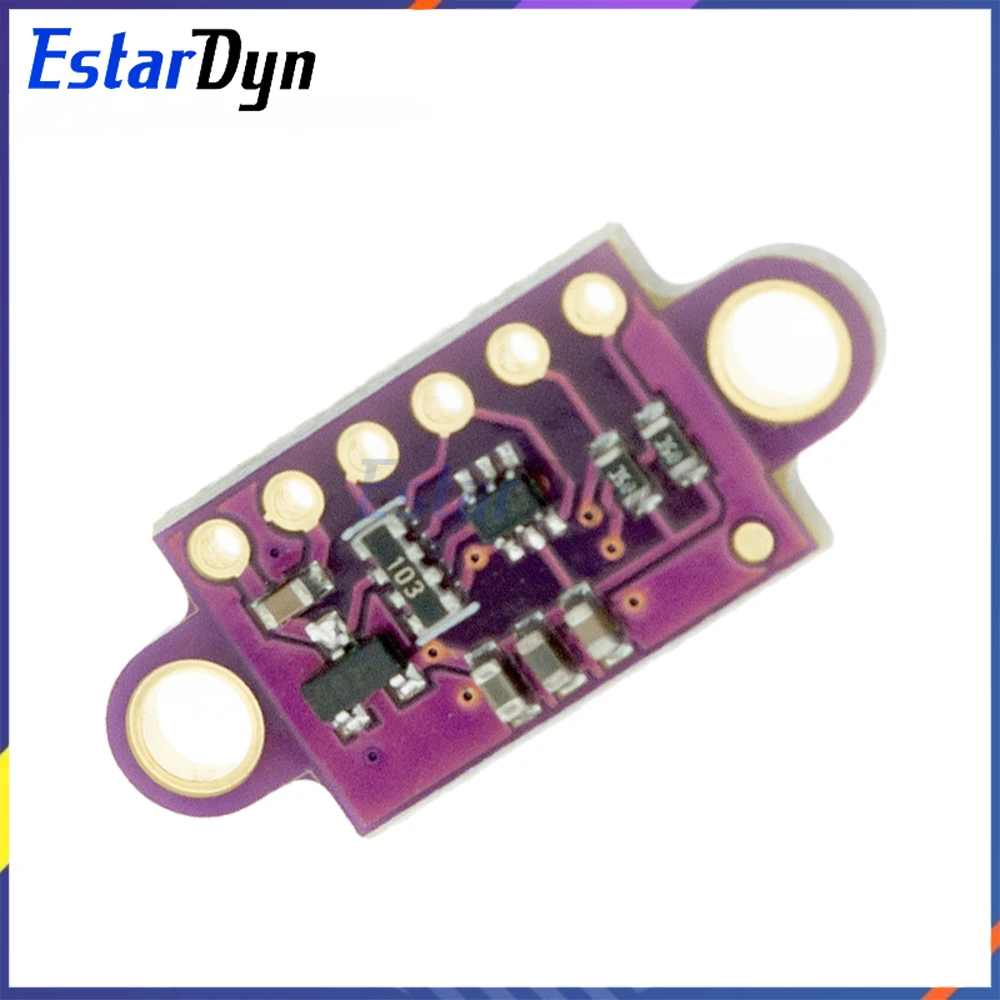

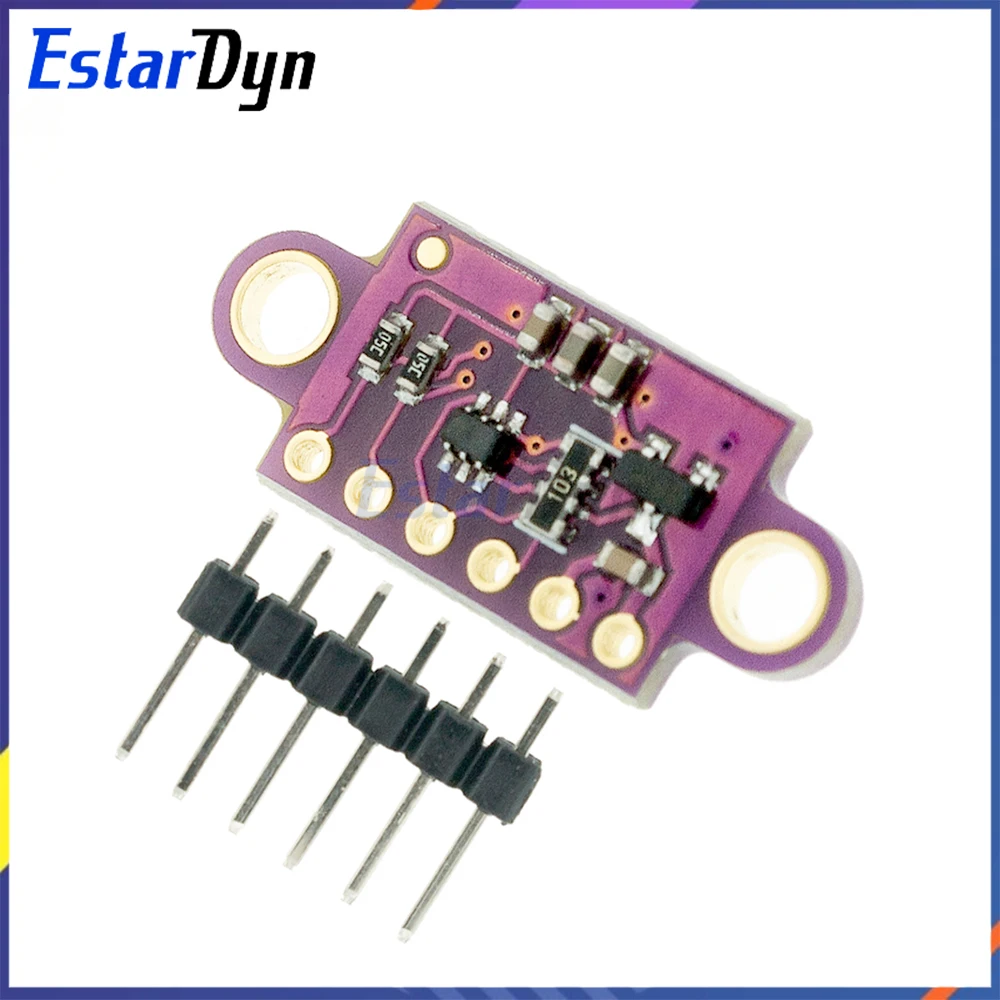

Der VL53L0X ist ein großartiger IC, aber sein kleines, bleifreies LGA-Gehäuse erschwert die Verwendung durch den typischen Schüler oder Bastler.Es arbeitet auch mit einer empfohlenen Spannung von 2.8 V, wodurch die Schnittstelle für Mikrocontroller, die bei 3 arbeiten, erschwert werden kann.3 V oder 5 V.Unser Breakout-Board befasst diese Probleme, was den Einstieg mit dem Sensor erleichtert und gleichzeitig die Gesamtgröße so klein wie möglich hält.
PIN-Beschreibung
VDD-geregelter 2,8 V-Ausgang.Für die Stromversorgung externer Komponenten stehen fast 150 mA zur Verfügung.(Wenn Sie den internen Regler umgehen möchten, können Sie diesen Pin stattdessen als 2,8-V-Eingang mit unterbrochenem VIN verwenden.)
VIN Dies ist der wichtigste 2,6-V- bis 5,5-V-Stromversorgungsanschluss.Die SCL- und SDA-Level-Schalthebel ziehen die I2;C-Leitungen hoch auf diese Ebene.
GND Der Erdungsanschluss (0 V) für Ihre Stromversorgung.Ihre I2;C-Steuerquelle muss auch eine gemeinsame Masse mit dieser Platine teilen.
SDA Level-shifted I2;C-Datenleitung: HIGH ist VIN, LOW ist 0 V
SCL Level-shifted I2;C-Taktlinie: HIGH ist VIN, LOW ist 0 V
XSHUT Dieser Pin ist ein aktiv-niedriger Abschalteneingang; Die Platine zieht ihn bis zu VDD, um den Sensor standardmäßig zu aktivieren.Wenn Sie diesen Pin auf niedriger Stufe stellen, wird der Sensor in den Hardware-Standby-Modus versetzt.Dieser Eingang ist nicht pegelverschoben.
Das Paket beinhaltet

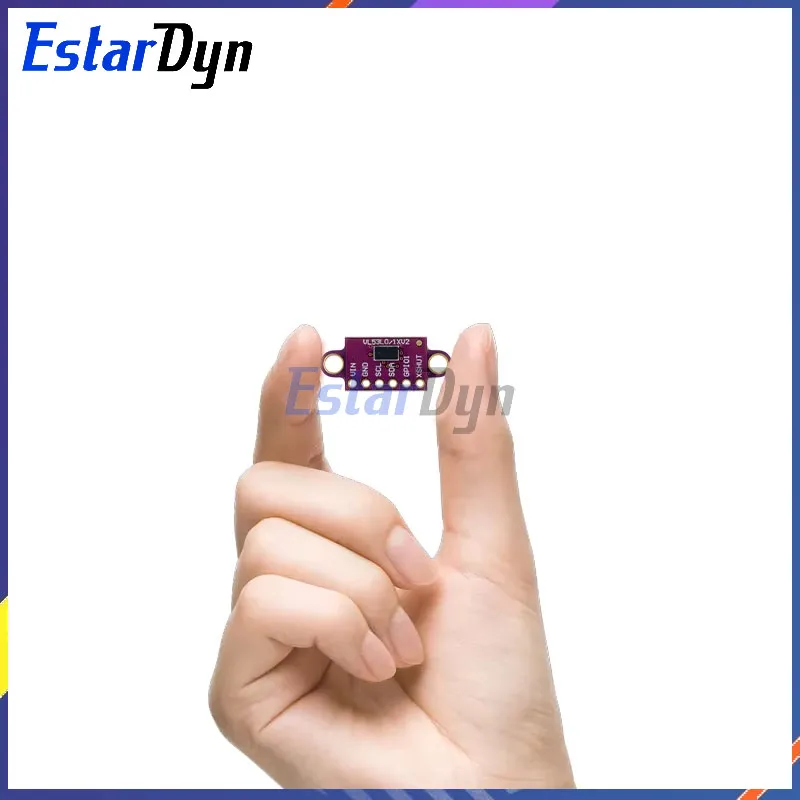

1x GY-VL53L0XV2V L53L0X Time-of-Flight Distance Sensor

Produktdetails in Bildern

Produkteigenschaften

Markenname

Estardyn

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

1

Verlustleistung

1

ist kundenspezifisch

Ja

Betriebstemperatur

40-+80

Anwendung

Computer

Paket

SOP

Choice

yes
