ADAU1701 DSP Bluetooth-Leistungsverstärkerplatine 5.0 4 x 30 W unterstützt 4.0/2.1/2.0 maximal 120 W Qualcomm Bluetooth 5.0-Chip-HIFI-Audiosystem 4.2 4-Kanal-I2S-Leistungsverstärker dreifach

82,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 8–14 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

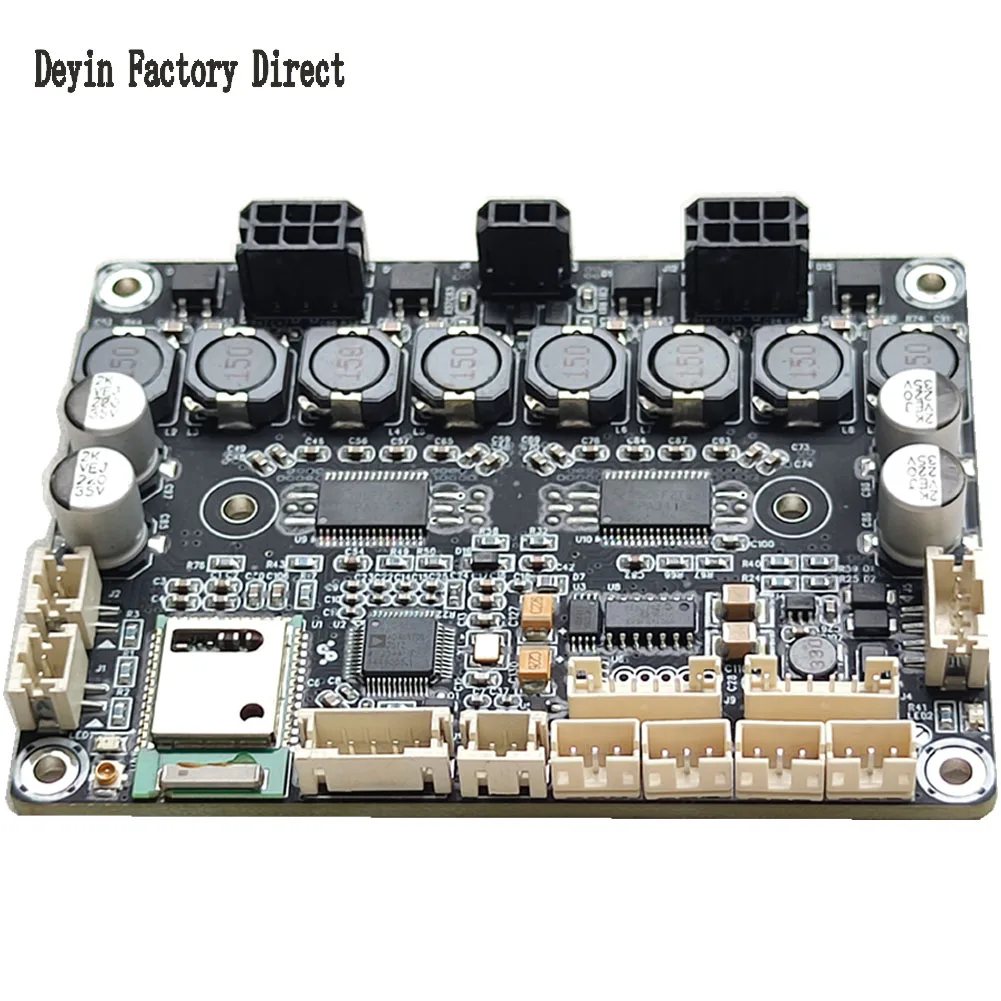

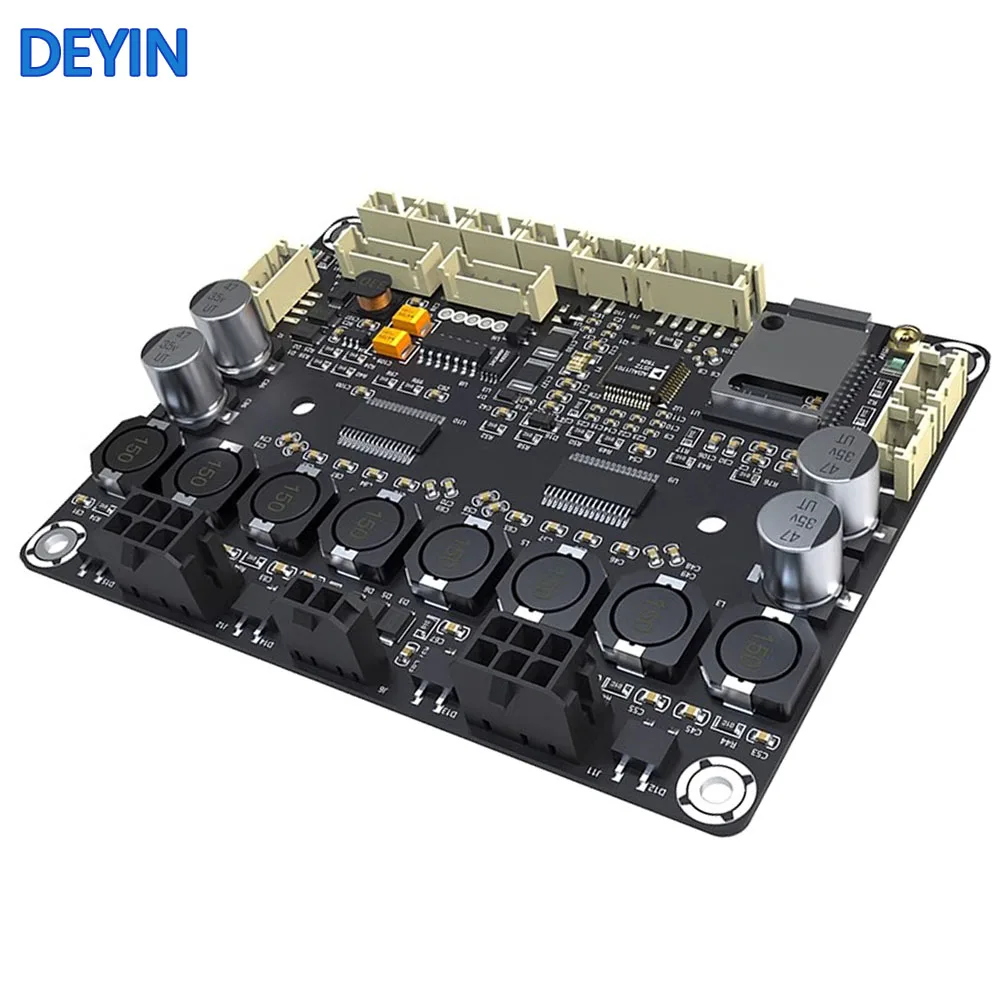

Der in der Abbildung gezeigte TPA3116-Audio-Leistungsverstärkerchip wurde auf den TPA3118-Chip aufgerüstet.
Eines der herausragenden Merkmale des JAB4 ist die Integration des ADAU1701 DSP.Dieser DSP ermöglicht eine erweiterte Audioprogrammierung mit der SigmaStudio-Software.Zusätzlich unterstützt der JAB4 die Steuerung über eine mobile App und eine PC-Benutzeroberfläche, wenn er mit WONDOM ICP-Programmierern verbunden ist.Diese umfangreiche Steuerungsfähigkeit ermöglicht es Benutzern, verschiedene Parameter wie Lautstärke, Verstärkung, Frequenz und EQ-Einstellungen zu verfeinern, um ein individuelles Audioerlebnis zu schaffen.
Der JAB4 bietet mehrere Ausgabemodi für unterschiedliche Audioprojekte.Es kann als 4.0-Modus mit vier Kanälen, die jeweils 30 W liefern, als 2.1-Modus mit zwei Kanälen, die jeweils 30 W liefern, und einem zusätzlichen Kanal, der 60 W liefert, oder als 2.0/0.2-Modus mit zwei Kanälen, die jeweils 60 W liefern, konfiguriert werden.für eine Vielzahl von Anwendungen, darunter tragbare Bluetooth-Lautsprecher, Heim-Audiosysteme, Garten-Audio-Setups, digitale Frequenzweichen und verschiedene DIY-Audioprojekte.
Darüber hinaus verfügt der JAB4 über einen I2S-Signalausgang, über den Sie das Audiosignal für erweiterte Funktionen oder Multi-Lautsprecher-Setups an eine I2S-Audioverstärkerplatine übertragen können.
Die kann im 4.0-Modus (4x30W), 2.0/0.2-Modus (2x60W) und 2.1-Modus (2x30W+1x60W) konfiguriert werden.Für einen automatischen Wechsel genügt es, den entsprechenden Ausgangsmodus des Lautsprecherkabelbaums einzulegen.
Beachten Sie, dass Sie, wenn Sie den JAB4 im 0,2-Modus verwenden möchten, zusätzlich zur Hardwarekonfiguration der Lautsprecherschnittstelle auch die Frequenz im PCUI einstellen müssen.JAB4 wird unter Hardware-Steuerungsbedingungen (Potentiometer) nicht als 0,2-Ausgabemodus unterstützt.
Dieses Modell ist mit einem Kleinsignalerkennungssystem ausgestattet, um den Stromverbrauch effektiv zu reduzieren und die Effizienz zu verbessern.Wenn das System längere Zeit kein Audiosignal erkennt, wechselt der JAB4 in den Standby-Modus.In diesem Fall setzt JAB4 die Arbeit fort, sobald ein Audiosignal erkannt wird.
Voreingestellter Signalschwellenwert des Leistungsverstärkers.
Wenn die Signalspannung länger als 5 Minuten unter dem voreingestellten Schwellenwert liegt, wechselt der JAB4 automatisch in den Standby-Modus.Wenn die Eingangssignalspannung den voreingestellten Schwellenwert überschreitet, wird der Leistungsverstärker ausgelöst und wechselt in den normalen Arbeitsmodus.Wenn Sie die Funktion zur Erkennung kleiner Signale nicht benötigen, können Sie diese durch Kurzschließen der Pins RST und +5V2 am J4 erreichen.
Brenntest
Hinweis
1. JAB4 Lautsprecher-Ausgangskanal 1 (J11) ist als CH1 definiert; JAB4 Lautsprecher-Ausgangskanal 2 (J12) ist als CH2 definiert. 2.POT1 und POT2 werden zum Einstellen des CH1-Ausgangskanals verwendet. POT1 passt die relative Verstärkung von CH1 basierend auf der Gesamtverstärkung an. POT3 dient zur Einstellung des CH2-Ausgangskanals und POT4 dient zur Einstellung der Gesamtverstärkung. Wenn JAB4 im 2.1-Modus verwendet wird, können Sie jeden Ausgangskanal als 0.1 Low-Kanal konfigurieren. Die Funktion des Potentiometers ändert sich automatisch. Wenn Sie JAB4 im 0,2-Modus verwenden möchten, müssen Sie den Ausgabemodus und die Frequenz in PCUI einstellen. Im Hardware-Steuerungsmodus (Potentiometer) unterstützt JAB4 keine Konfiguration als 0,2-Modus. 3.HPF bezieht sich auf Hochpassfilter und BPF bezieht sich auf Bandpassfilter. Wenn CH1 (CH2) als Stereouput verwendet wird, fungiert POT2 (POT3) als Hochpassfilter; wenn CH1 (CH2) als Einkanal-Ausgang verwendet wird, fungiert POT2 (POT3) als Bandpassfilter.
