1-5PCS MCP23017 Expansion Board NEUE I2C Zu IO Port Modul Serielle Schnittstelle 16-bit I/O Port Expander I2C IIC Serielle Port
inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten
Lieferung nach Deutschland
Lieferzeit: 8–16 Tage
Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.
Produktbeschreibung

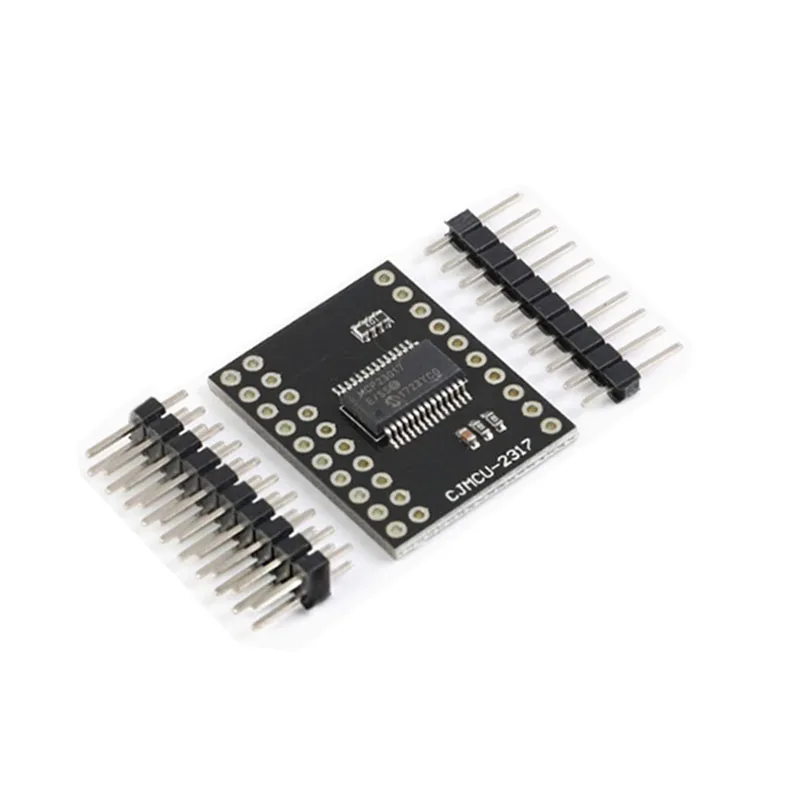

MCP23017 Erweiterungsplatine NEU I2C Zu IO Port Modul Serielle Schnittstelle 16-Bit I/O Port Expander I2C IIC serieller Port

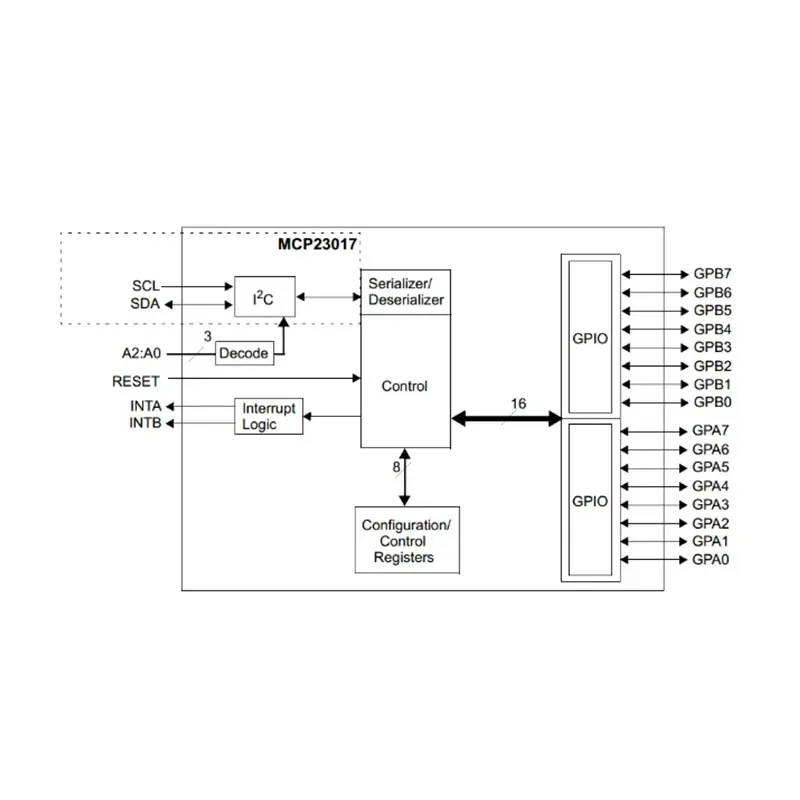

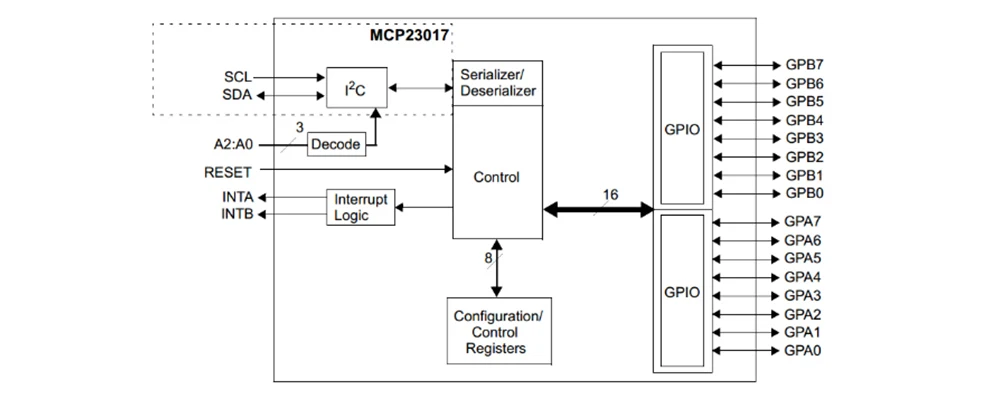

Der MCP23017 ist in der Lage, 16-Bit-Paralleldaten für die IIC-Schnittstelle in serielle Daten umzuwandeln und umgekehrt.
Eine interne Power-On-Reset-Schaltung (POR) ist integriert, um das Gerät in seinen Standardzustand zurückzusetzen.Zwei gegenüberliegendes programmierbar
Unterbrechen Sie Quellenausgänge.Polaritäts-Flip-Flop-Register zur Konfiguration der GPIO-Eingangspolarität.
Betriebstemperaturbereich:-40°C~85°C
Betriebsspannung1,8 V ~ 5,5 V
IIC-Kommunikationsfrequenz:groß 1,7 MHz
Betriebsstrom: 1uA

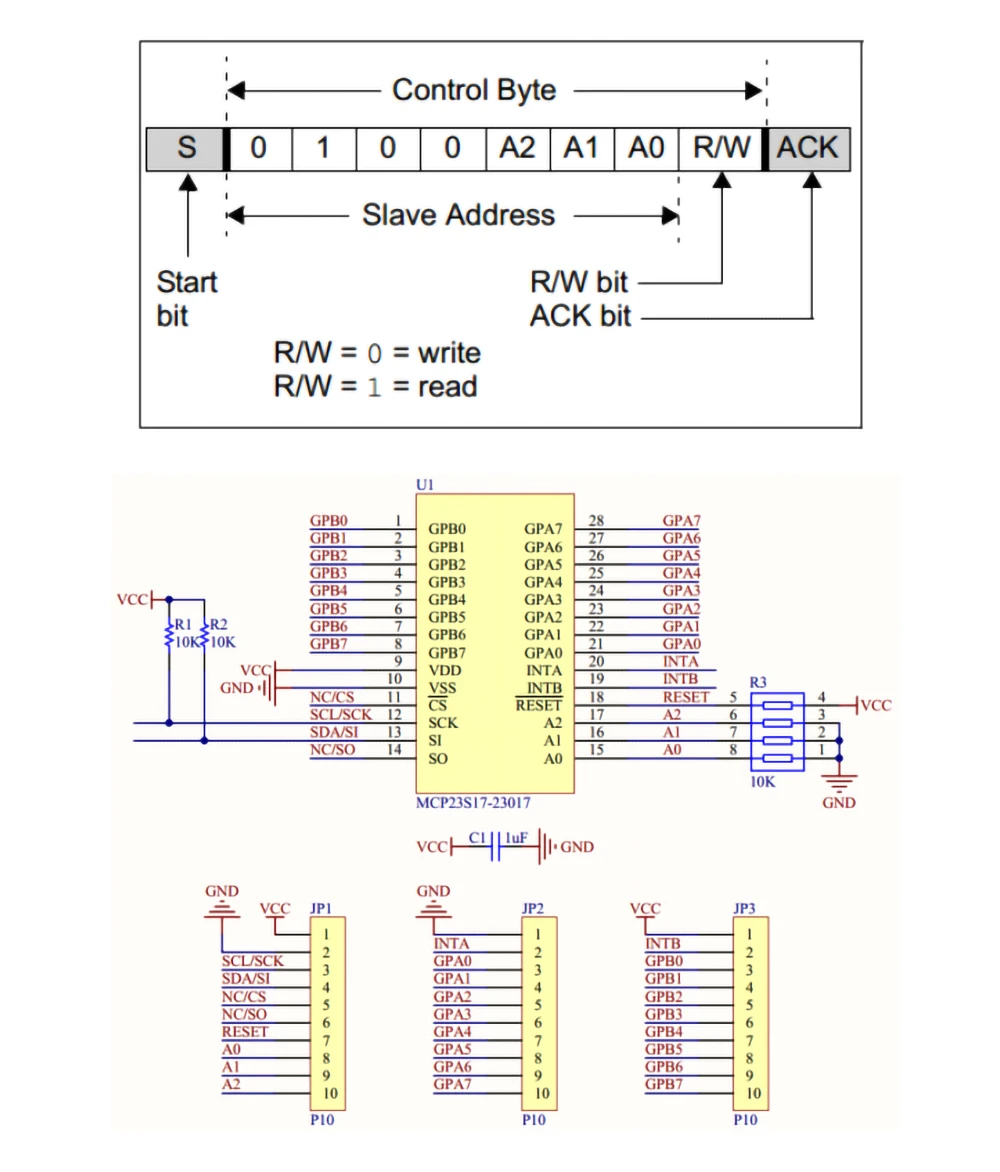

Adresse des ICC-Slave-Geräts
VCC:Stromversorgungspin
INTA:Unterbrechen Sie den Ausgang am Port A
INTB:Unterbrechungsausgabe am Port B
SCL:Taktsignalleitung im IIC-Modus
SDA:Datensignalleitung im IIC-Modus
/RESET:Gerät zum Zurücksetzen der Pegel
A0, A1, A2:Adresskonfigurationspins für 1IC-Gerät, Standard 0100000x
Der IIC-Bus kann erweitert werden, um 8 identische Geräte zu unterstützen
GPA0~GPA7:8-Bit-Eingangs-/Ausgangspins am Port A (Standard-Eingangsmodus)
GPB0~GPB7:8-Bit-Eingangs-/Ausgangspins am Anschluss B (Standard-Eingangsmodus)
Produktdetails in Bildern
Produkteigenschaften
- Markenname
- NONE
- Ursprung
- CN (Herkunft)
- Hochbetriebenes Chemikalienunternehmen
- Keine
- Zustand
- Neu
- Typ
- Modul
- Versorgungsspannung
- 1.9v-3.6v
- Betriebstemperatur
- 40+85
- Anwendung
- Computer
Artikelnummer: 1005008041014975
