1000W LLC Soft-Switching-Netzteilplatine +/-40V +/-45V +/-50V +/-55V +/-60V +/-65V +/-70V +/-80V +/-90V

Produktbeschreibung

Einleitung
Die LLC-Soft-Switching-Technologie wurde für die dynamischen Eigenschaften des Verstärkerdesigns optimiert. Sie bietet bessere Ergebnisse als ein Toroidtransformator, hat Vorteile in Bezug auf Größe und Gewicht und eine hohe Umwandlungseffizienz. Die Ausgangsimpedanz ist gering, und der Verstärker zeichnet sich durch eine sehr gute Dynamik aus.
Alle Spezifikationen für hochfrequente, niederohmige Elektrolytkondensatoren, geringe Welligkeit.Der momentane Ausgangsstrom kann das Fünf- bis Zehnfache des normalen Stroms erreichen und ist daher sehr gut für Hochleistungsverstärker geeignet.
Der CRT-GND-Anschluss dient dem Schutz vor Auslösen durch ein hohes Eingangssignal. Wenn ein Gleichspannungseingang von etwa 1,5 V anliegt, schaltet die Platine die Ausgangsspannung ab.
Eingangsspannungsbereich: 200 V–240 V (Hinweis: Wir haben keine 110-V-Version)
Ausgangsspannung
+/-40V +/-45V +/-50V +/-55V +/-60V +/-65V +/-70V +/-80V +/-85V +/-90V zur Auswahl
Hilfsspannung: DC +15V, ca. 150mA
RMS-Ausgangsleistung: 1000W
Spitzenleistung: 1500 W (geeignet für 2000-Watt-Endstufen der Klasse D)
Umwandlungseffizienz: Max. 95 %
Umgebungstemperatur: -10 ~ 40℃
Lagertemperatur: -30 ~ 85℃
PCB-Größe 156 mm * 100 mm * 40 mm (L*B*H)
HINWEIS
Dies ist eine fertige Platine, die geschweißt und auf ihre Funktionsfähigkeit geprüft wurde.
Die Kühlkörper sind mit der Masse verbunden. Beim Einschalten des Geräts sollte man den Kühlkörper nicht berühren. Bei der Installation im Gehäuse ist bitte auf eine gute Isolierung zu achten.

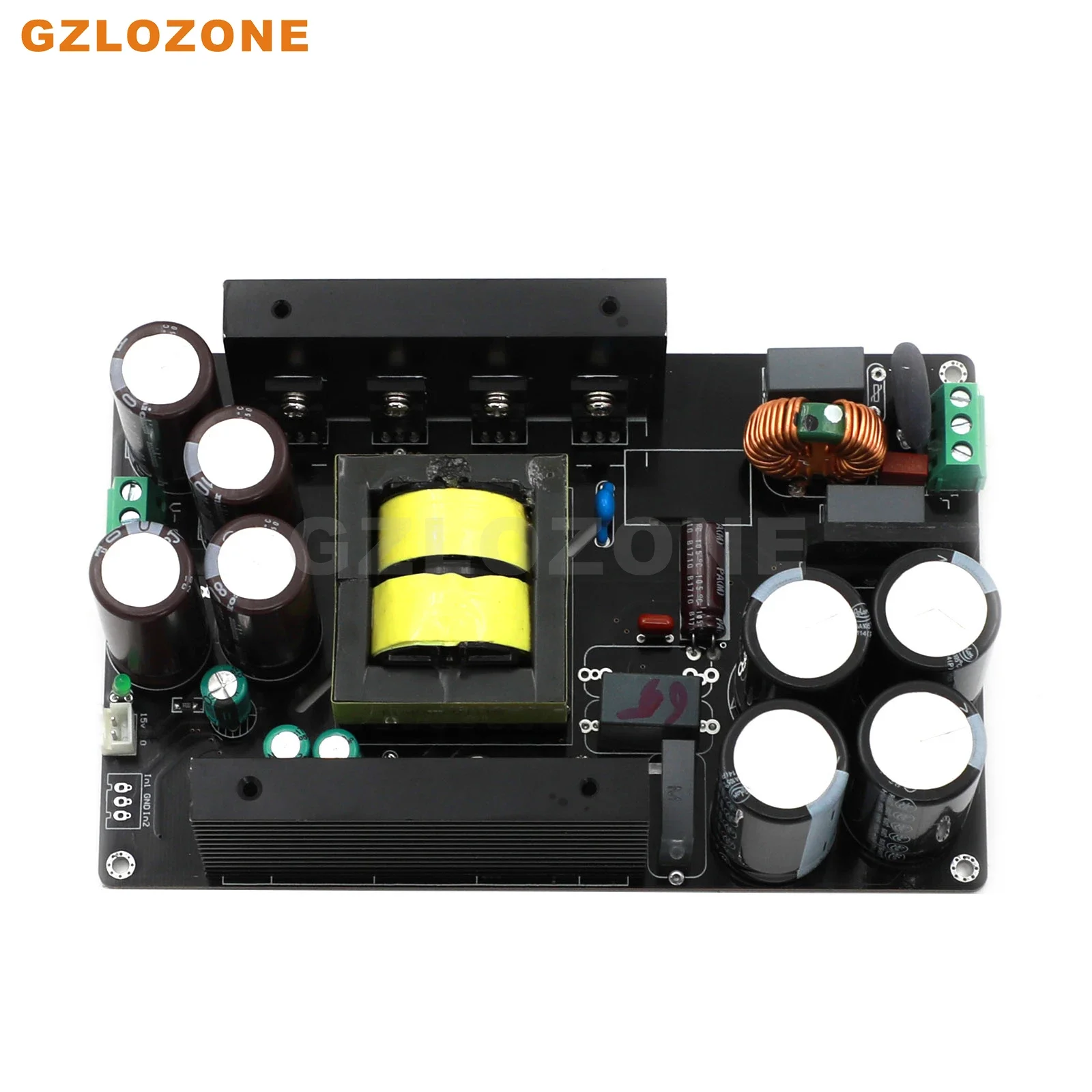

Produktdetails in Bildern
