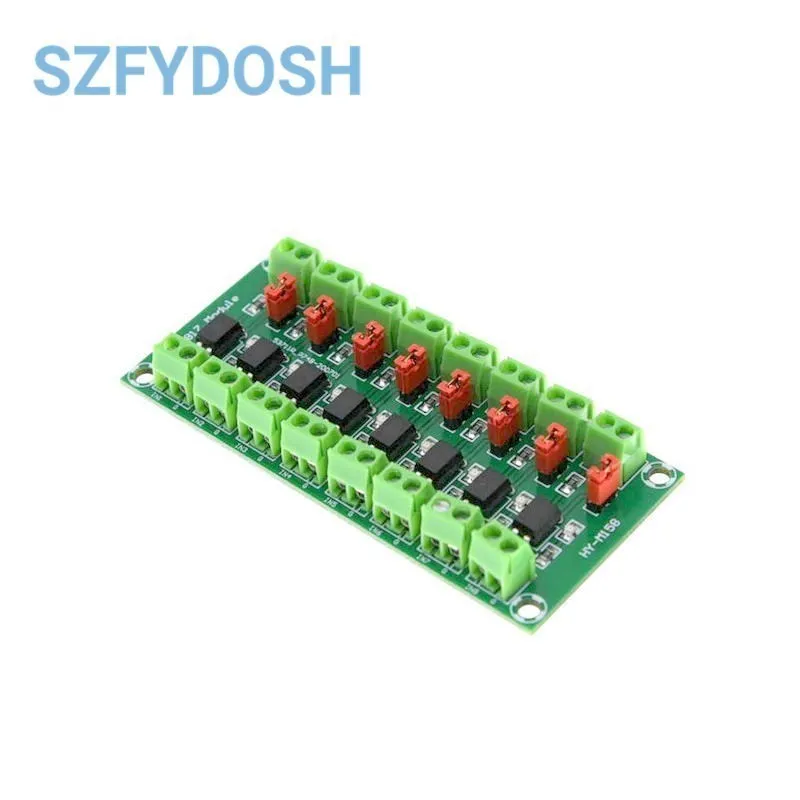

PC817 2 4 8-Kanal-Optokoppler-Isolationsplatine, Spannungswandler-Adaptermodul, 3,6–30 V, Treiber, fotoelektrisch isoliertes Modul

Produktbeschreibung

Bei der Notwendigkeit einer Isolationssteuerung und Spannungsumrechnung in der eigentlichen Arbeit wird dieses Modul verwendet.
Es kann eine 3,3-V- oder 5-V-Steuerungsschnittstelle mit 3,6- bis 24-V-Spannungspegel realisieren.Nach dem Einschalten des Steueranschlusses wird auch der gesteuerte Anschluss eingeschaltet.
Die fotoelektrische Isolierung verfügt über eine starke Entstörungsfähigkeit.Später kann es Hochleistungstransistoren, MOS-Röhren und andere Gelegenheiten antreiben, die einen Hochspannungsantrieb erfordern, und es kann auch 24V-Relais mit geringem Stromverbrauch direkt zum Arbeiten ansteuern.
Wenn es sich um ein Impulssignal handelt, beachten Sie bitte, dass die Grenze von 817 unter 4 kHz liegt. Bitte verwenden Sie dieses Modul nicht für Steuersignale über 4 kHz, es funktioniert nicht richtig.
Modulparameter
1.Signalspannung am Antriebsende: 3,6–24 V
2.Ausgangsspannungsbereich: 3,6–30 V (Der Ausgangsstrom hängt von der spezifischen Situation ab, jedoch nicht 10 mA, die Gesamtleistung ist bestimmt und Spannung und Strom sind umgekehrt proportional)
3.Die Jumper-Kappe kann realisieren, ob es sich bei dem Ausgangsanschluss um einen hochwirksamen Ausgang oder einen Pulldown-Ausgang handelt.
4.Die 4 817-Kanäle auf der Platine sind alle unabhängig, wodurch eine gleichzeitige Steuerung verschiedener Spannungen usw. realisiert werden kann.
5: Plattengröße: Länge: 48 mm; Breite: 38 mm; großer seitlicher Lochabstand: 42 mm; großer seitlicher Lochabstand: 32 mm

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Modellnummer

PC817

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul

Versorgungsspannung

.

Verlustleistung

.

ist kundenspezifisch

Ja

Betriebstemperatur

.

Anwendung

Computer
