MH-MX8 MP3 Decoder Board Bluetooth 4,2 5,0 Audio Modul Verlustfreie Stereo DIY Refit Lautsprecher Hohe Fidelity HIFI M18 M28 M38

Produktbeschreibung

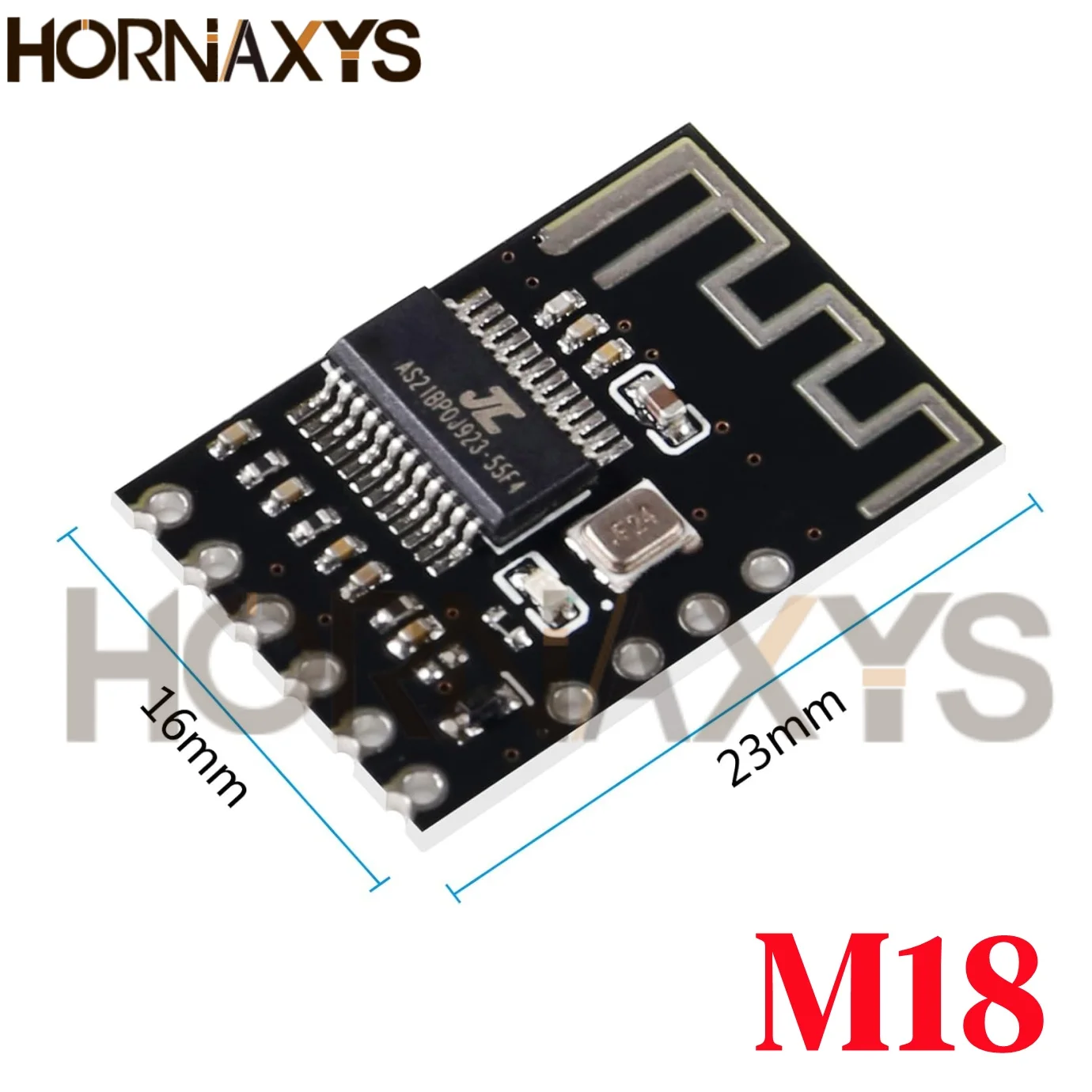

2.. funktion/Pin definition 1. bluetooth V4.2 version, unterstützung Bluetooth automatische verbindung technologie, unterstützung WAV/WMA/FLAC/APE/MP3 verlustfreie decodierung, stereo dual channel ausgang. 2. nach die modul ist powered auf, die handy sucht für die Bluetooth name MH-M18/MH-M28/MH-M38, und kann musik spielen nach dem anschluss Bluetooth. 3, modul blau anzeige licht: Wenn die Bluetooth ist nicht verbunden, die anzeige licht blinkt schnell; Wenn die bluetooth-verbindung ist auf, die anzeige licht ist immer auf; Die folgenden ist eine einführung zu jeder version: MH-M18: PCB größe: 23*16*2,5mm (länge, breite und höhe) Pin pitch: 2,54mm (kann direkt angebracht oder gelötet)
3. funktion/Pin definition 1. die interface nimmt eine semi-loch prozess, die ist bequem für kunden zu direkt befestigen oder solder zu die bord. 2. 1. Bluetooth V4.2 version, unterstützung Bluetooth automatische verbindung technologie, unterstützung WAV/WMA/FLAC/APE/MP3 verlustfreie decodierung, stereo dual channel ausgang. PIN KEINE Funktion Beschreibung 1 SCHLÜSSEL Button control terminal (4 taste funktionen, zusätzliche widerstände wie verdrahtung diagramm) 2 STUMM Mute control terminal (ausgangs hohe 3,3 v wenn muting, ausgang niedrigen niveau während der wiedergabe) 3 VCC Positive netzteil 5 v (lithium-batterie 3,7 v netzteil erfordert kurzschluss diode) 4 GND GND 5 L Linken kanal 6 R Rechten kanal
PIN Beschreibung 1 5 v 5 v 2 GND GND 3 VBAT Lithium-batterie 3,7 v power supply3.7V-4,2 v 4 L Linken kanal 5 R Rechten kanal 6 AGND Audio GND
1. netzteil: Sie können direkt verwenden die MICRO USB Android kabel 5 v für direkt strom versorgung, oder sie können auch verbinden 5 v netzteil oder 3,7 v lithium-batterie (wie unten dargestellt). Hinweis, dass die 5 v und 3,7 v netzteil schnittstellen sind verschiedene. Die 5 v spannung ist verbunden zu 5 v und GND, und die 3,7 v lithium-batterie ist verbunden zu VBAT und GND. 2. audio ausgang: Die kopfhörer kann direkt an die 3,5mm audio interface, oder es kann verdrahtet werden für die audio eingang der power verstärker bord (die interface L/R /AGND kann direkt verdrahtete wie gezeigt).
PIN Beschreibung 1 5 v 5 v 2 GND GND 3 VBAT Lithium-batterie 3,7 v power supply3.7V-4,2 v 4 L Linken kanal 5 R Rechten kanal 1. netzteil: Sie können direkt verwenden die MICRO USB Android kabel 5 v für direkt strom versorgung, oder sie können auch verbinden 5 v netzteil oder 3,7 v lithium-batterie (wie unten dargestellt). Hinweis, dass die 5 v und 3,7 v netzteil schnittstellen sind verschiedene. Die 5 v spannung ist verbunden zu 5 v und GND, und die 3,7 v lithium-batterie ist verbunden zu VBAT und GND. Die maximale betriebs strom ist 5V2A. Es wird empfohlen, eine geregelte 5V2A netzteil für besseren klang qualität. 2. unterstützung USB soundkarte, freies stick (stecker und spielen). Schließen sie das modul an den computer mit einem usb-kabel, und die computer können spielen musik durch das modul verstärker ausgang. Audio ausgang: ausgang links und rechts stereo audio signale, angeschlossen werden kann zwei 2-8 ohm, 3-5 watt lautsprecher, und 4 Euro 5 watt lautsprecher. 3. dieses produkt hat seine eigenen dual 5 watt power verstärker schaltung, und muss nicht verbunden werden zu einem anderen verstärker! Die ausgänge der zwei verstärker kann nicht verbunden werden in parallel oder die negative pole können miteinander verbunden werden, sonst die power verstärker chip kann beschädigt werden.

Produktdetails in Bildern

Produkteigenschaften

Markenname

HORNAXYS

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul

Verlustleistung

..

ist kundenspezifisch

Ja

Betriebstemperatur

40+85

Paket

SMD

Choice

yes

semi_Choice

yes
