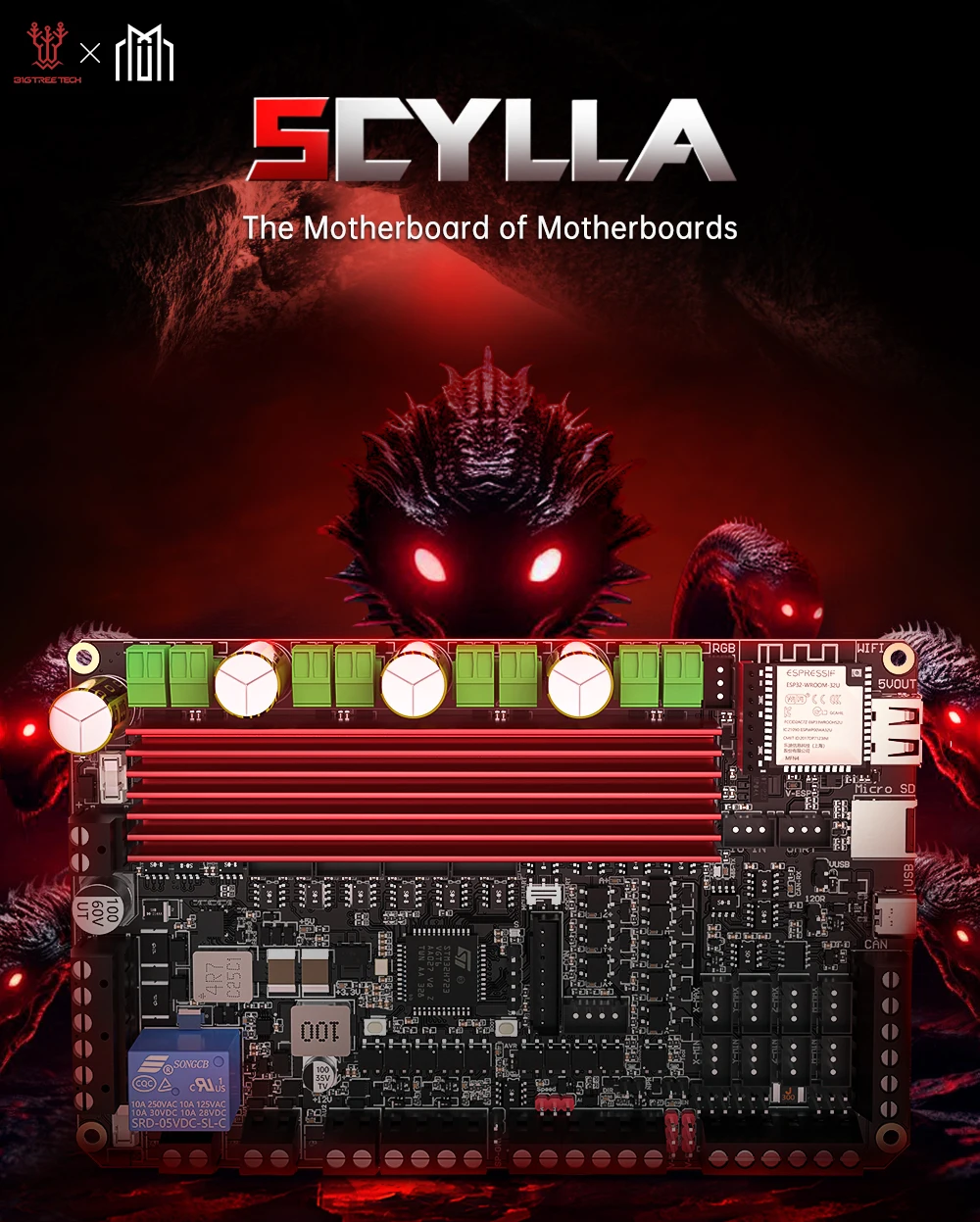

BIGTREETECH Scylla Motherboard 550 MHz 32Bit ARM Cortex-M7 CNC Control Board Onboard 4 TMC2160 Treiber PWM/RS485 Upgrades für RRF

Produktbeschreibung

Warum Scylla?
ARM Cortex-M7 STM32H723VGT6:Blitzschnell, 550 MHz
Integrierte 4 TMC2160-Treiber: 4,7 A Spitzenstrom, reibungslose NEMA23-Motorsteuerung
PWM/RS485: Duale Steuermodi
RepRap: Unterstützt RRF-Firmware
WLAN: Fernbedienung
Integrierter Ganzmetall-Kühlkörper: Schlagen Sie die Hitze auf
ESD-geschützt: USB-Anschluss
Verpolungsschutz
DC24V-DC56V: Breiter Spannungseingang
Signalisolierung: Optokoppler/Isolationschips
STM32H723VGT6 Blazing Fast Performance
Angetrieben durch den 550-MHz-ARM-Cortex-M7-Kern bewältigt Scylla komplexe Aufgaben mit Blitzgeschwindigkeit und sorgt für Spitzenleistung.Genießen Sie mit der RRF-Firmware-Unterstützung eine nahtlose, reaktionsschnelle Steuerung für ein wirklich außergewöhnliches CNC-Erlebnis.
Integrierte 4 TMC2160-Treiber entfesseln Leistung und Präzision
Scylla unterstützt eine Stromausgabe von bis zu 4,7 A und bietet außergewöhnliche Steuerung für NEMA23-Schrittmotoren.Egal, ob Sie feine Details schnitzen oder komplexe Aufgaben bewältigen, genießen Sie bei jeder Vorgang kraftvolle, präzise Bewegungen.

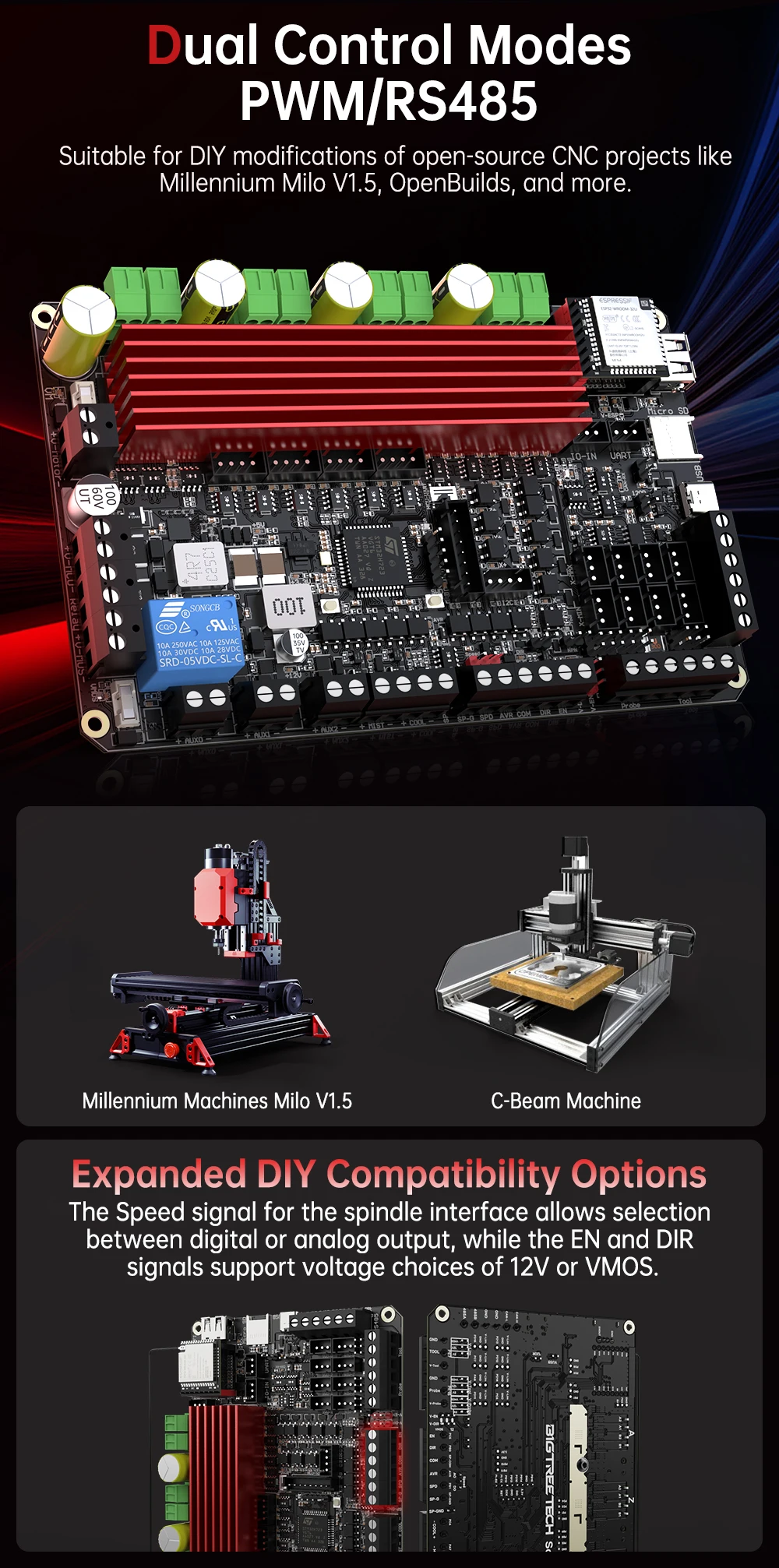

Duale Steuermodi PWM/RS485
Geeignet für DIY-Modifikationen von Open-Source-CNC-Projekten wie Millennium Milo V1.5, OpenBuilds und mehr.
Erweiterte DIY-Kompatibilitätsoptionen
Das Geschwindigkeitssignal für die Spindelschnittstelle ermöglicht die Auswahl zwischen digitalem oder analogem Ausgang, während die EN- und DIR-Signale Spannungsauswahl von 12 V oder VMOS unterstützen.
Mühelose drahtlose Steuerung

Produktdetails in Bildern

Produkteigenschaften

Markenname

BIGTREETECH

Hochbetriebenes Chemikalienunternehmen

Keine

Ursprung

CN (Herkunft)

Artikeltyp

Mainplatine

Modellnummer

Scylla

Advantage 1

ARM Cortex-M7 STM32H723VGT6

Advantage 2

Onboard 4 TMC2160 Drivers

Advantage 3

PWM/RS485

Advantage 4

RepRap

Advantage 5

Wi-Fi

Advantage 6

All-metal Integrated Heatsink

Advantage 7

ESD-Protected

Advantage 8

Reverse Connection Protecton

Advantage 9

DC24V-DC56V

Advantage 10

Signal Isolation

MCU

32-bit ARM Cortex-M7 STM32H723VGT6 550MHz

Memory Interface

microSD Card

Logic Voltage

MCU and ESP32: 3.3V; Other Chips: DC 5V

Driver Current

Peak: 6.7A, Effective Value: 4.7A

DCDC 5V Output

6A, 7A (peak)

DCDC 12V Output

1.5A, 2A (peak)

Driving Mode

4x TMC2160 in SPI mode, supports DIAG function

Stepper Motor Interface

X, Y, Z, A

Communication Interfaces

USB Type-C, RS485, CAN, ESP32 Wi-Fi

Endstop Interfaces

8 Pcs (X-MIN, Y-MIN, Z-MIN, A-MIN, X-MAX, Y-MAX, Z-MAX, A-MAX)

PWM Output Interfaces

AUX0, AUX1, AUX2, MIST, COOL

Spindle Interface

SPIN (Enable, Digital Speed, Analogue Speed, Direction,Isolated Grounds and Voltage)

Signal Input Interface

IO-IN

Detection Signal Input Interface

Probe, TOOL

Expansion Interfaces

SPI, I2C, UART, Relay
