1-20PCS LM5116MHX/NOPB HTSSOP-20 LM5116MHX LM5116 6V bis 100V Spannungs- und Stromsynchroner Abwärts-DC-DC-Schaltsteuerungs-Chip

Produktbeschreibung

1-20 Stück LM5116MHX/NOPB HTSSOP-20 LM5116MHX LM5116 6V bis 100V Spannungs- und Strom-Synchron-Abwärts-DC-DC-Schaltregler-Chip
Hinweis
Der LM5116 ist ein synchroner Abwärtsregler, der für den Einsatz bei hohen Spannungen oder weiten Spannungsbereichen geeignet ist.
Eingangsspannungsversorgung für Abwärtsregleranwendungen. Diese Regelungsmethode basiert auf
Die Strommodusregelung der simulierten Stromrampe wird übernommen. Die Strommodusregelung hat
Es sind inhärente Leitungsvorverstärkung, Zyklusstrombegrenzung und vereinfachte Schleifenkompensation vorhanden
Sex. Das Rauschen der Pulsweitenmodulationsschaltung kann durch die Verwendung einer Simulationssteuerungsrampen reduziert werden.
Daher ist eine hohe Empfindlichkeit für extrem kleine Tastverhältnisänderungen bei Anwendungen mit hoher Eingangsspannung erforderlich
Zuverlässige Leitungssteuerung.
Die Betriebsfrequenz kann zwischen 50kHz und 1MHz programmiert werden.
Der LM5116 nutzt eine adaptive Totzeitsteuerung, um die externe High-Side- und Low-Side-Schaltung anzusteuern.
Seitlicher NMOS-Leistungsschalter. Der vom Benutzer wählbare Diodensimulationsmodus kann implementiert werden.
Im intermittierenden Modus laufen, um die Effizienz bei geringer Last zu verbessern. Eine niedrige
Statischer Strom aus schaltet den Controller aus und verbraucht weniger Gesamteingangsstrom
10µA.
Zu den weiteren Merkmalen gehören ein Hochspannungs-Vorspannungsregler; Kann automatisch umgeschaltet werden
Externe Hilfsstromversorgung zur Effizienzsteigerung; Heizabschaltung; Frequenzsynchronisation; Zyklus für Zyklus
Strombegrenzung und einstellbare Leitungsspannungsabschaltung. Das Gerät ist leistungsverstärkt.
HTSSOP-20 ist mit einer bloßen Chipverbindung ausgestattet, um die Wärmeableitung zu unterstützen
Ein Schweißpad.

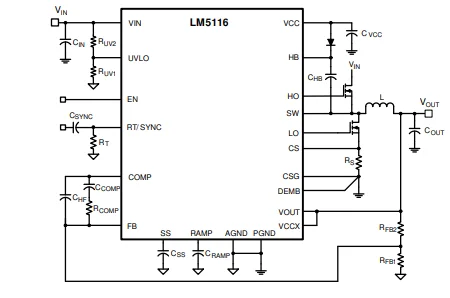

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

6V~100V

Betriebstemperatur

40℃~+125℃

Paket

SOP

Catalogue

DC-DC power chip

Type of function

buck-mode

Output type

tunableness
