integrierte Schaltung

Ultra-Low-Dropout, 100 A, hoher Strom, ideales Diodenmodul, keine Erdung, keine Vorwärtsspannungsgrenze, Anti-Backfloding-Lademodul

11,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 8–16 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

Funktionen

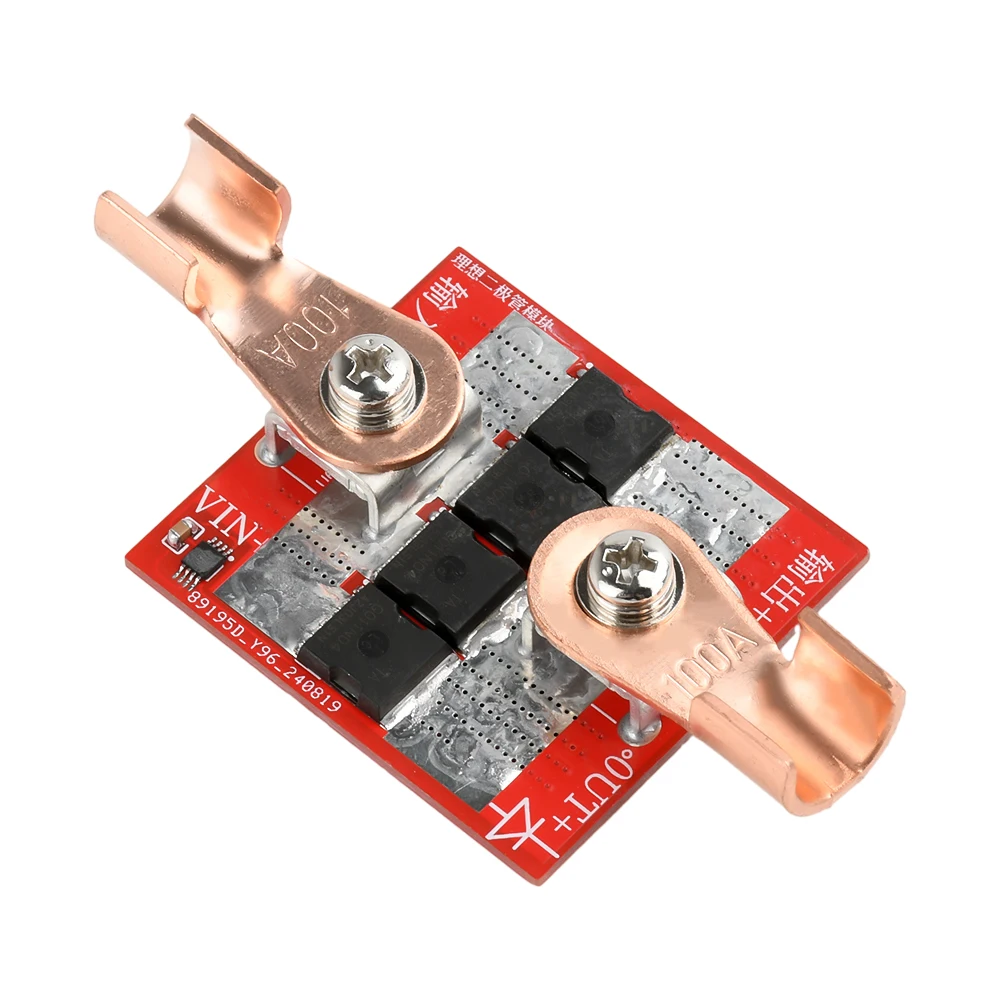

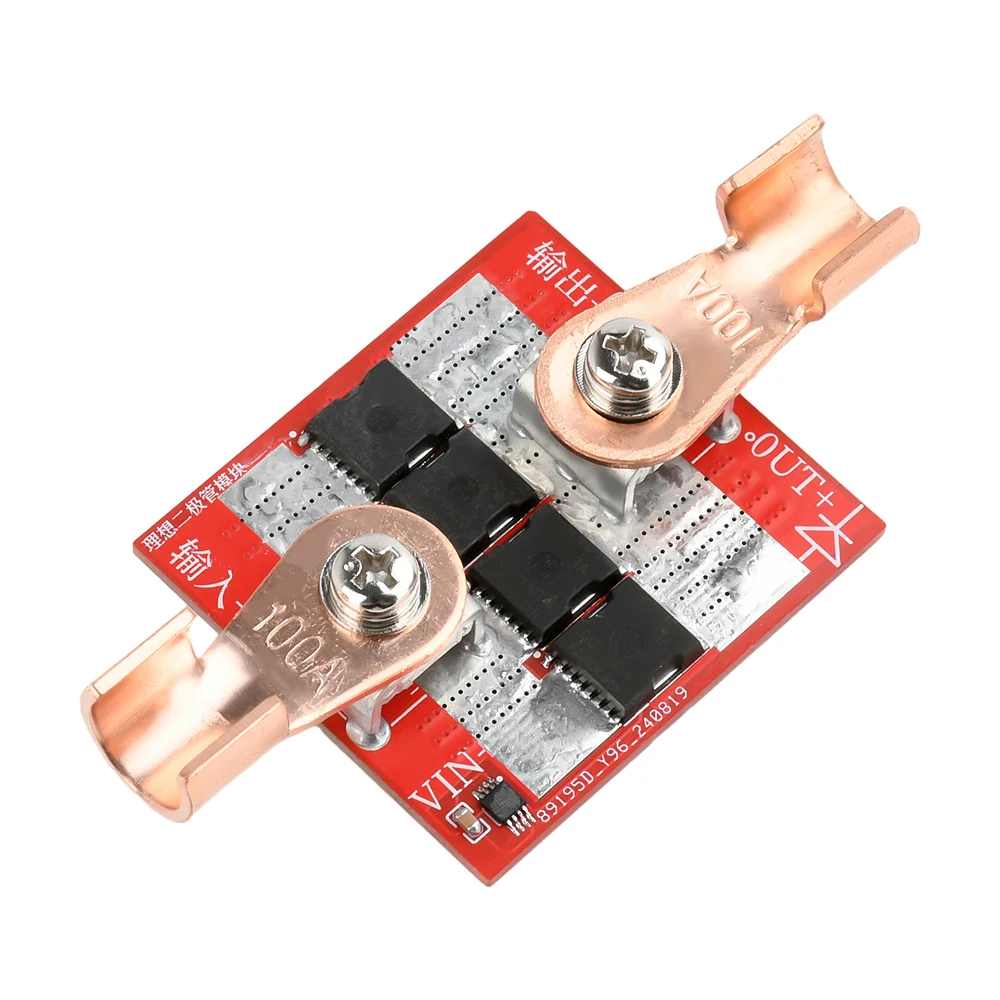

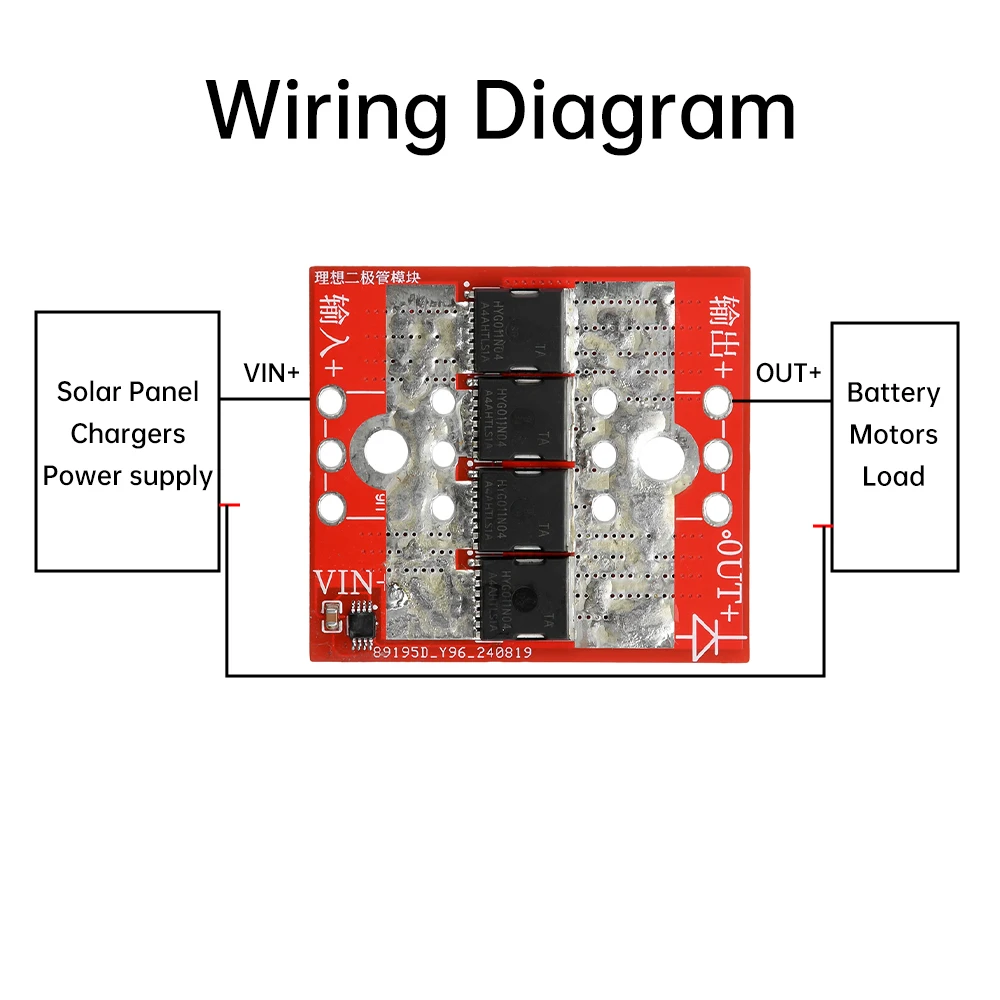

1.Das Produkt muss nur in Reihe mit dem Pluspol des Stromkreises verbunden werden, ohne den Minuspol anzuschließen.
2.Keine Eingangsspannungsbegrenzung (garantierte Rückwärtsspannung unter 40V)
3.4 320A Hochstrom-MOS-Röhre, Dauerüberstrom 80A, Spitzenstrom 100A

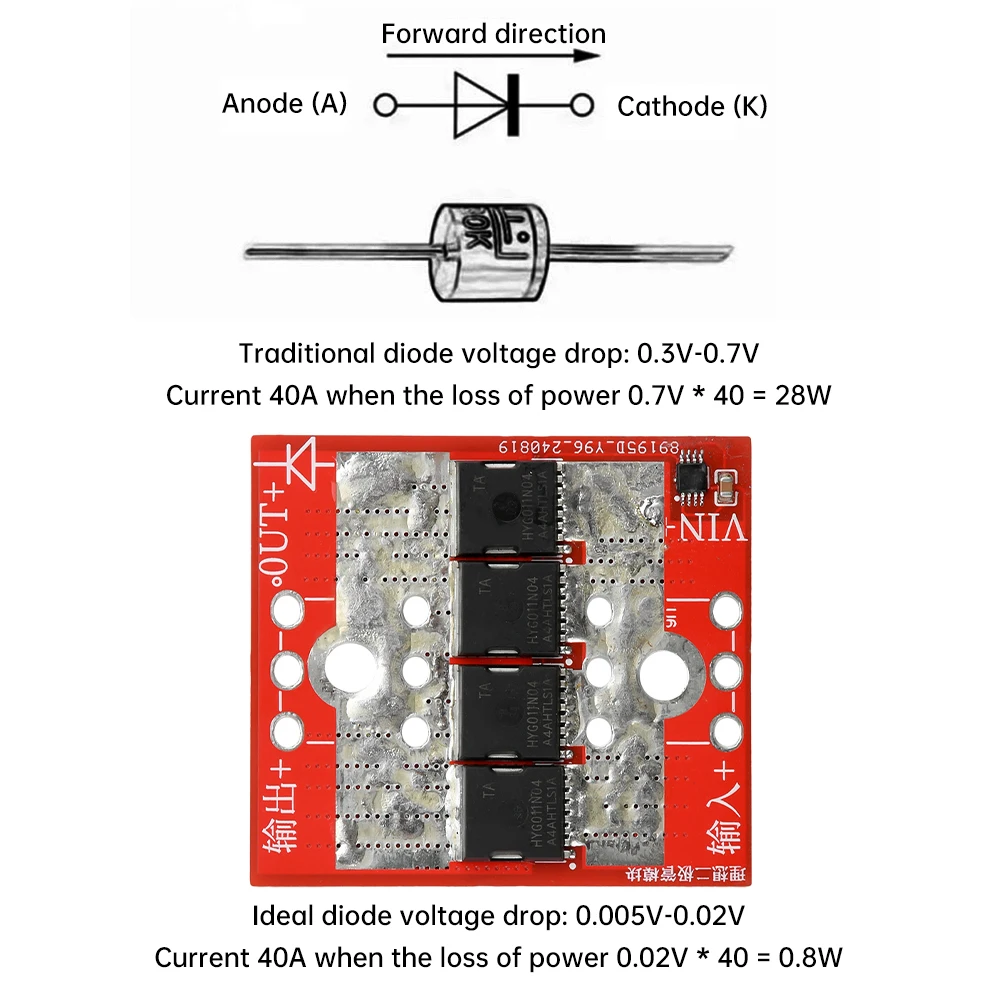

4,0,9 mΩ Milliohm Leitungswiderstand, Spannungsdifferenz von etwa 0,004 Volt, geringer Verlust, geringe Wärmeentwicklung
5,2µs schnelle Reaktion auf umgekehrte Polarität, Eingang und Ausgang sind diodenähnlich.
6.Wenn die Ausgangsspannung höher als die Eingangsspannung ist, wird der Ausgang sofort abgeschaltet. Der Erkennungswert liegt im Millivolt-Bereich, die Reaktionsgeschwindigkeit ist sehr hoch!

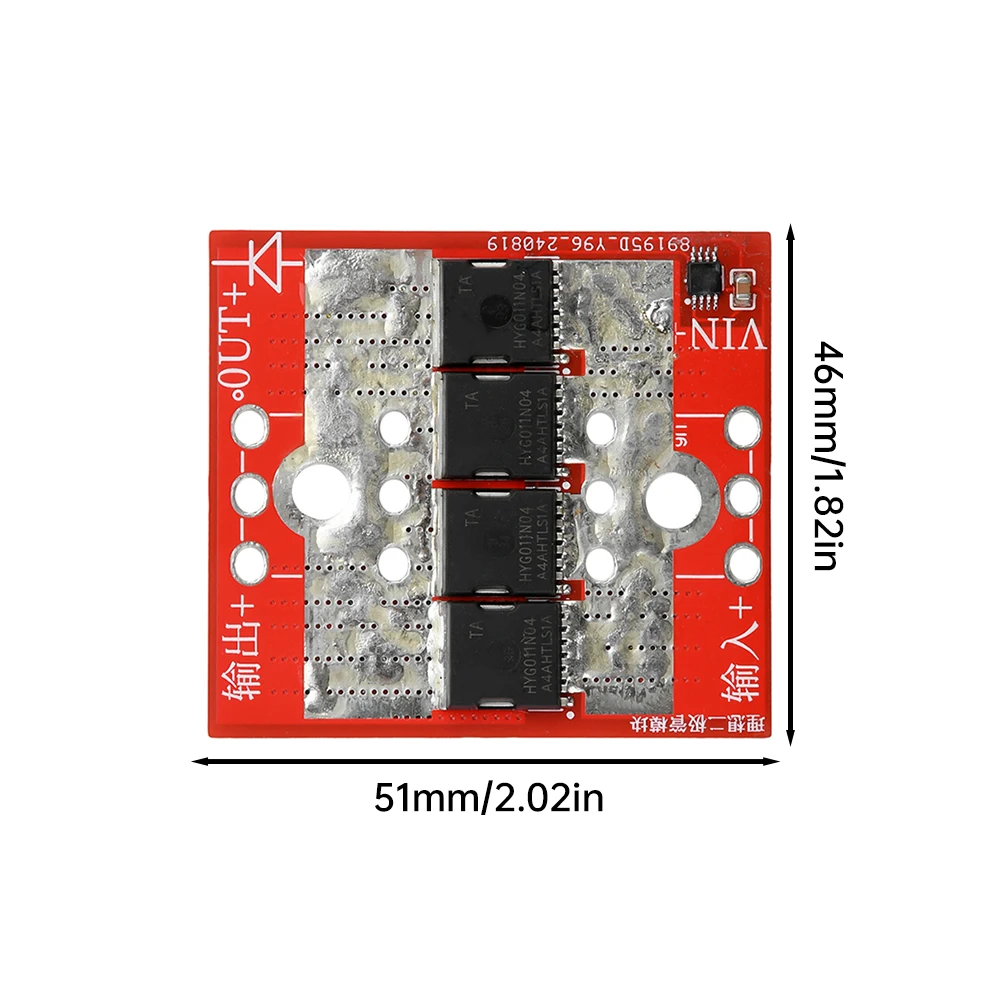

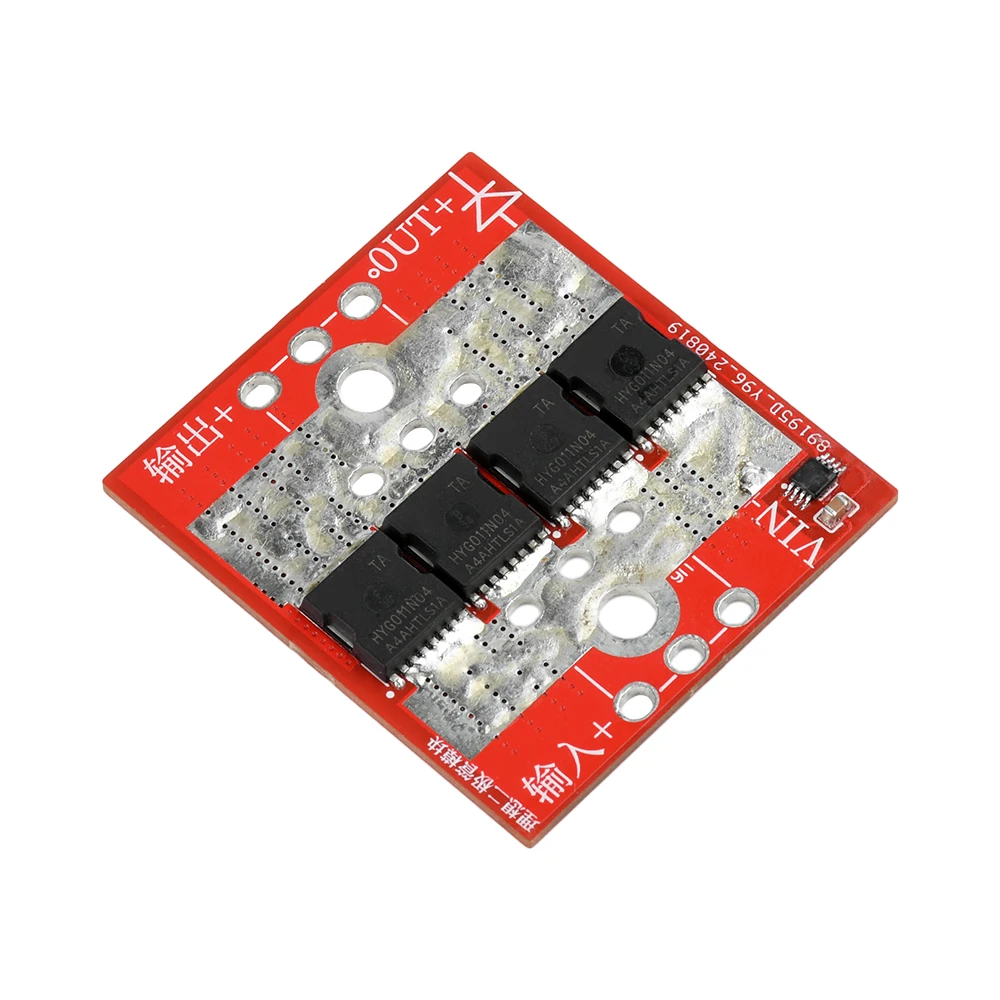

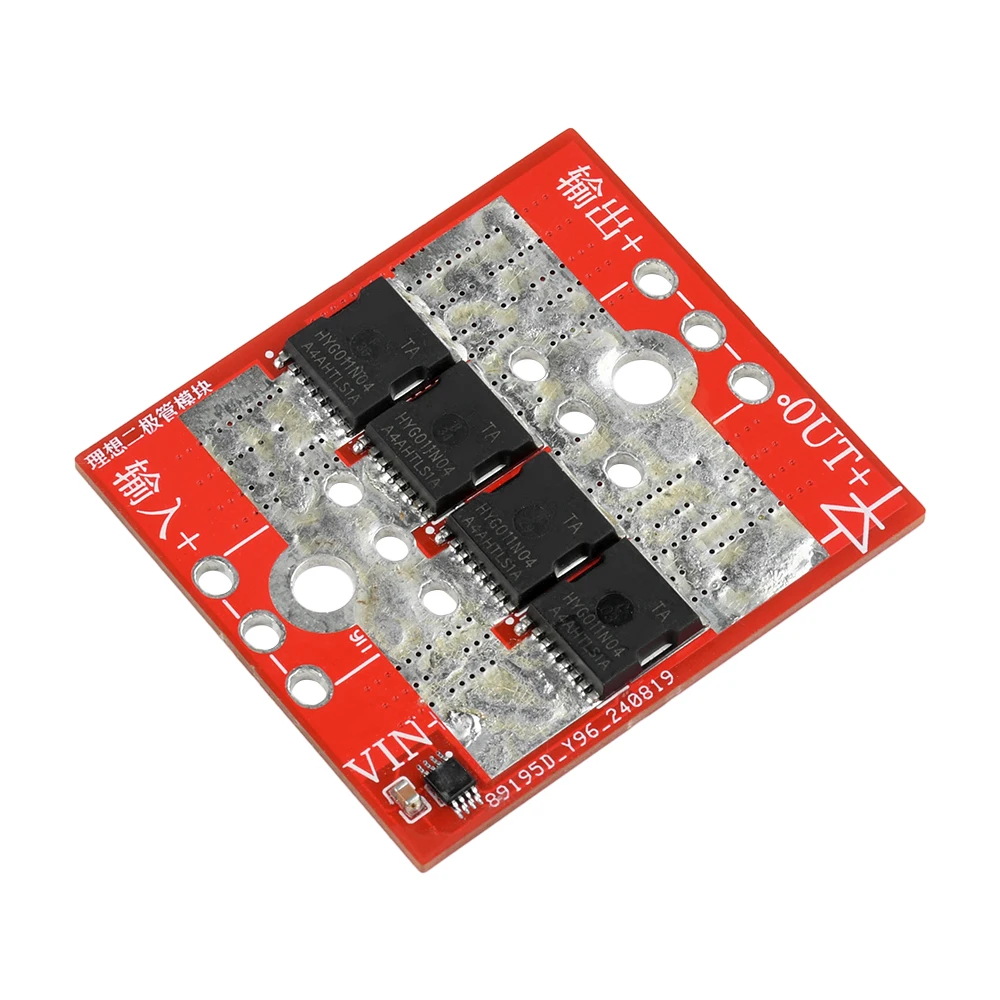

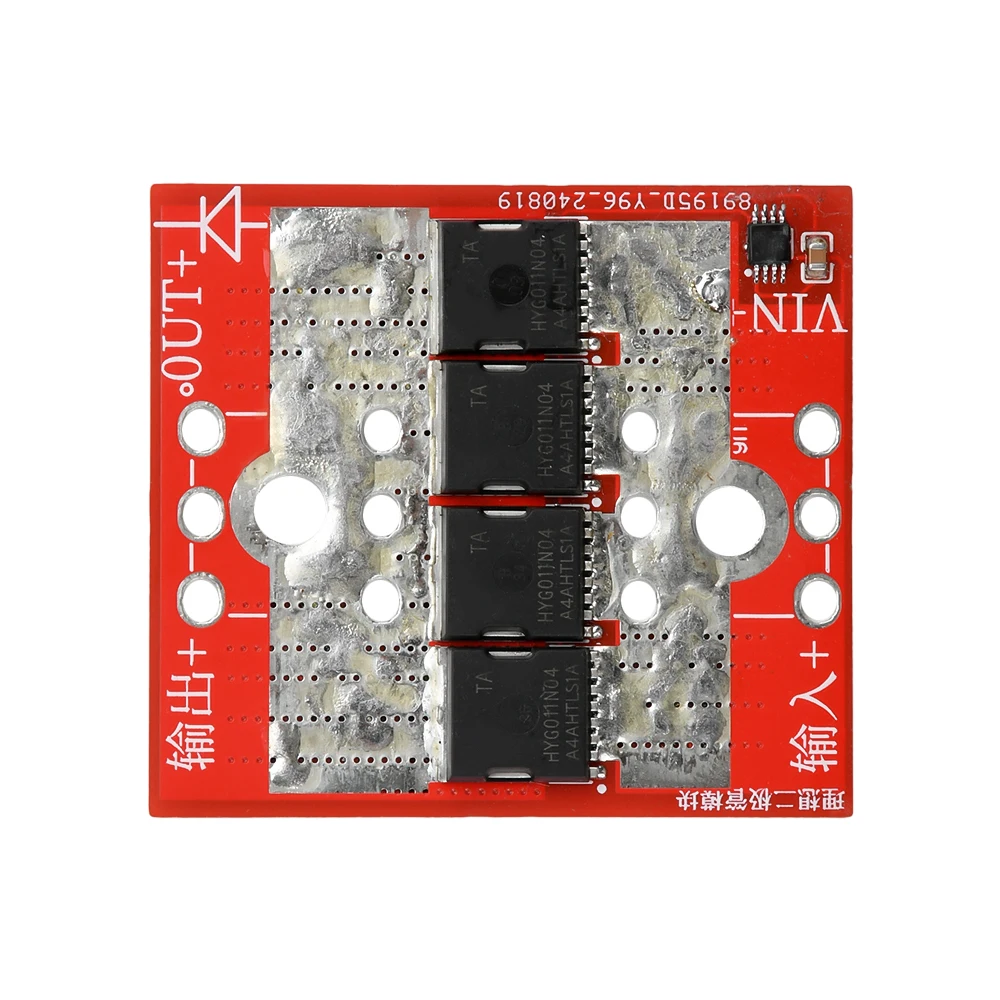

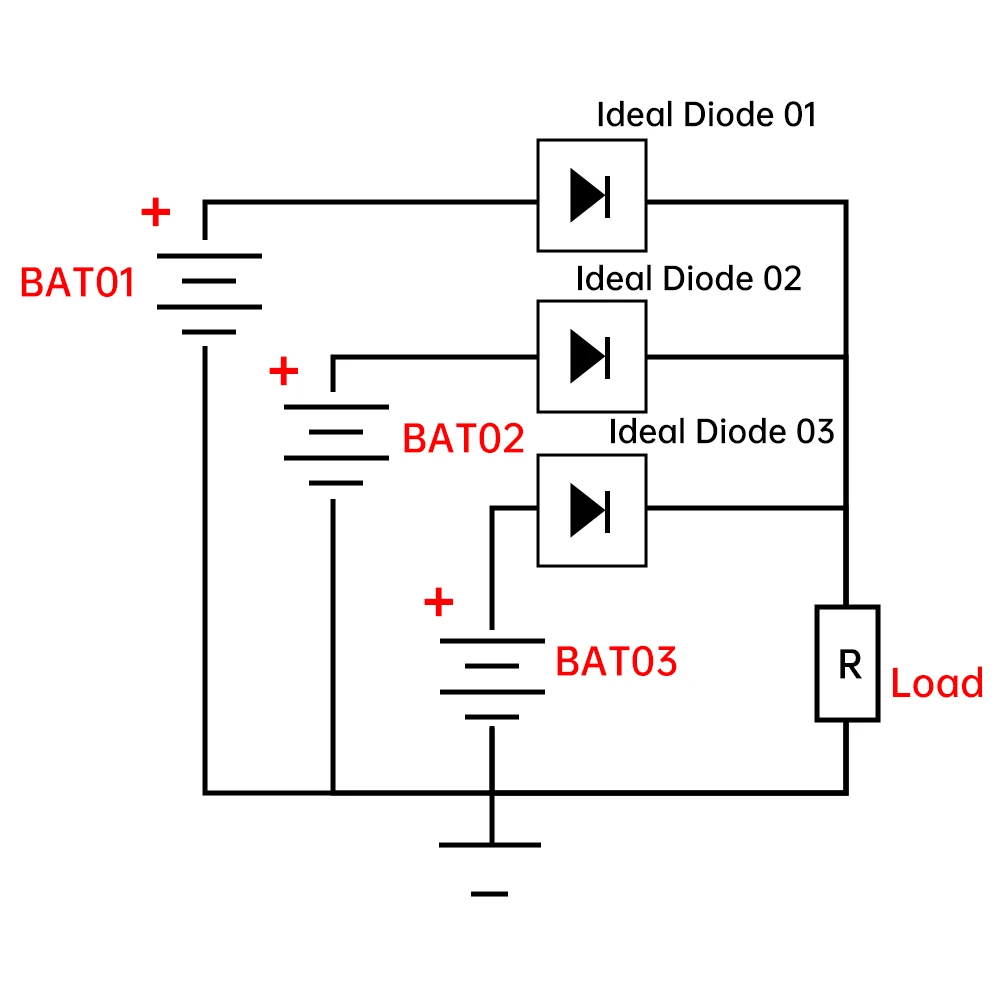

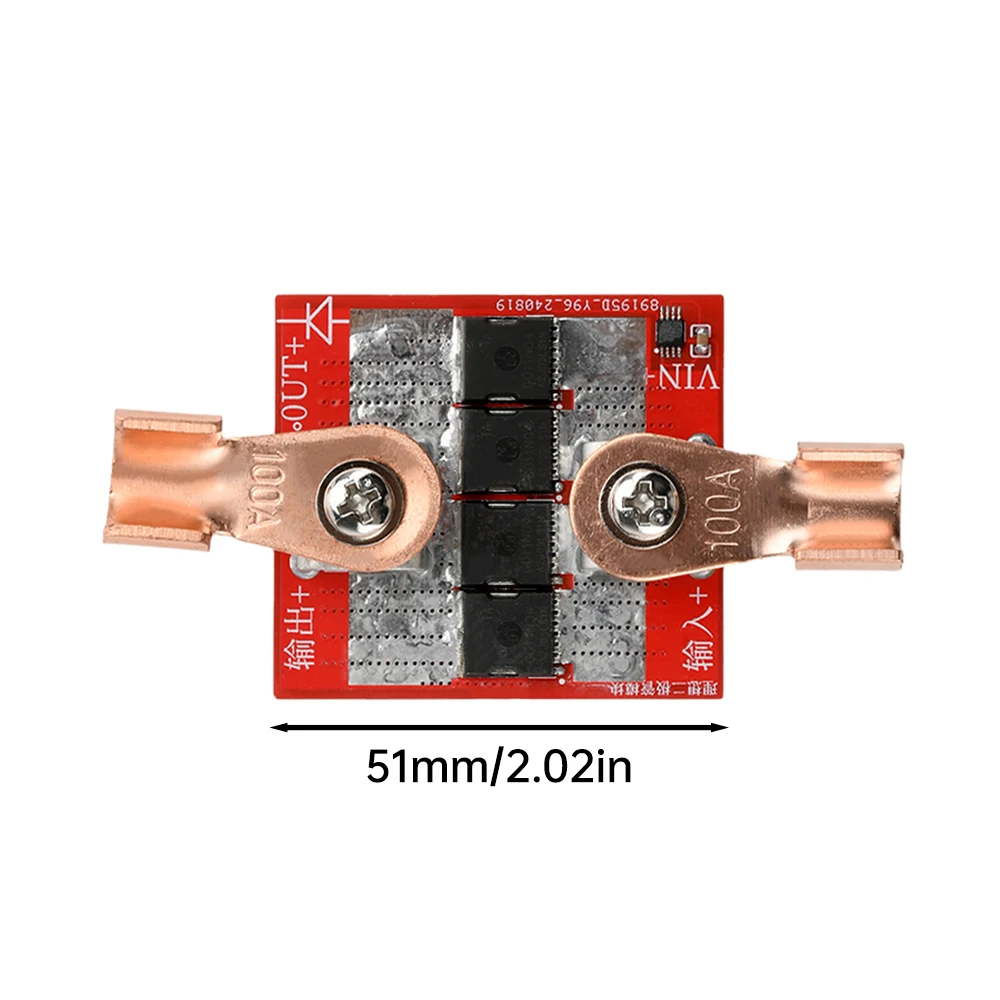

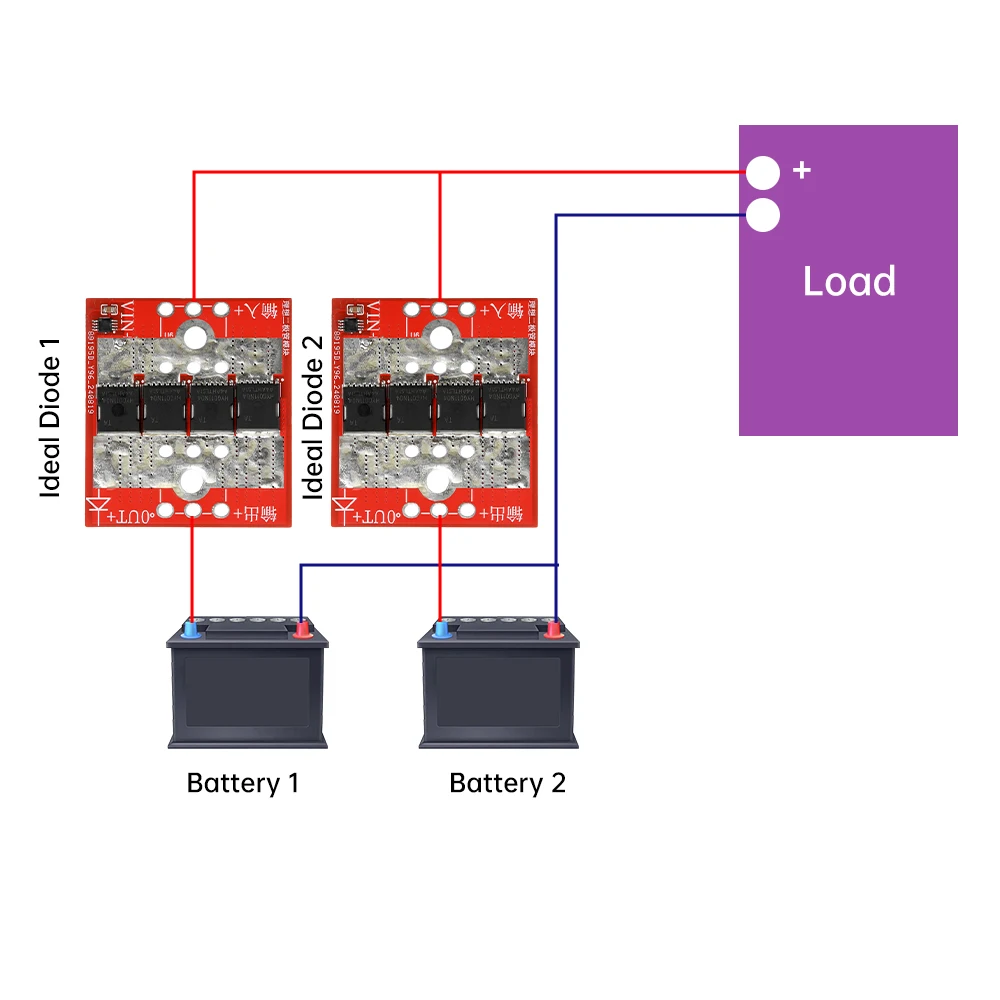

Produktbeschreibung: Dieses Modul verwendet einen importierten MOS-Management-Chip, der über 4 0,9mΩ, 320A Hochleistungs-MOS-Röhren verfügt, wodurch die Temperaturanstiege bei hohen Strömen sehr gering sind.Dieses Produkt ist laut den offiziellen technischen Informationsdokumenten nicht geerdet, nach dem Test mit der idealen Diode beträgt die Spannung 0.03 ~ 0.2V oder so Schwankungen (Stromschwankungen bei verschiedenen Spannungen, alle idealen Dioden auf dem Markt ohne Erdung haben dieses Problem). In 98 % der Fälle, wenn die Spannungsschwankung am Tiefpunkt der Wärme am geringsten ist, werden 2 % der Zeit über den Diodenkörper an die Chip-Stromversorgung übertragen. Diesmal sind es die Spannungsschwankungen, die Spannung der Stromversorgung zum Chip, dieses Mal sind es die Spannungsschwankungen, die die Stromversorgung zum Chip betreffen.Chip-Stromversorgung, diesmal sind die Spannungsschwankungen am größten, die Wärmeentwicklung ist ebenfalls am größten.Geeignet zum Ersetzen von gewöhnlichen Hochstromdioden, Batterien, Solarpanels, Rückfluss- und Überschwemmungsschutz.Die Reihenschaltung auf der Eingangsseite des Netzteils ist ideal für die Verpolungssicherung.
Vorsichtsmaßnahmen
1.Keine Begrenzung der Eingangsspannung, aber Anforderung an die Rückwärtsspannung.
2.Die Rückwärtsspannung ist niedriger als 40V (der Unterschied zwischen der Spannung am Ausgang und der Spannung am Eingang darf die Eingangsspannung von 40V nicht überschreiten). Zum Beispiel: Wenn der Eingang an eine 24V-Stromversorgung angeschlossen ist, kann der Ausgang an eine 12V-, 24V-, 36V-, 48V-, 60V-Batterie angeschlossen werden, aber nicht an eine Batterie mit mehr als 72V, da 72V-24V Eingang = 48V. Wenn der Eingang nicht an eine Stromversorgung angeschlossen ist und am Ausgang keine Spannung anliegt, kann der Ausgang an eine Spannung von weniger als 40V angeschlossen werden.Wenn der Eingang nicht an die Stromversorgung angeschlossen ist, gibt es keine Spannung am Eingang. Der Ausgang kann an eine Spannung unter 40V angeschlossen werden. Wenn der Ausgang an eine Spannung über 40V angeschlossen wird, wird der Chip beschädigt.
3.Wenn es zur Hochwasserschutzmaßnahme eingesetzt wird, stellen Sie sicher, dass Sie zuerst den Ausgang trennen.
4.Da es nicht geerdet ist, weist die Ausgangsspannung eine Schwankung von etwa 0,3 V auf.Es ist nicht für Produkte mit hoher Spannungsgenauigkeit geeignet.
Das Paket beinhaltet
Ideales Diodenmodul *1
