1/5 Stück MCP4728 Quad-DAC-Ausgang mit EEPROM-Modul Mcp4728-Modul, kompatibel mit STEMMA QT Qwiic

Produktbeschreibung

MCP4728 Quad DAC-Ausgang mit EEPROM-Modul Mcp4728-Modul kompatibel mit STEMMA QT Qwiic
Beschreibung
Der MCP4728 verfügt über vier 12-Bit-DACs in seinem kleinen Gehäuse, um alle Ihre Anforderungen an die Spannungsanpassung zu erfüllen. Darüber hinaus ist er in der Lage, die Einstellungen des DAC im internen EEPROM zu speichern. Sobald die Einstellungen im internen nichtflüchtigen Speicher gespeichert wurden, werden sie standardmäßig geladen, wenn der DAC eingeschaltet wird. Alles über I2C!
Ein Schritt weiter: Der MCP4728 ermöglicht die Wahl zwischen zwei Referenzspannungsquellen: der Eingangsspannung, die am VCC-Pin zur Versorgung verwendet wird, oder der internen 2,048V-Referenzspannung. Wenn Sie eine interne Referenzspannung verwenden (Vref im DAC), können Sie eine Ausgangsverstärkung von 1X oder 2X wählen, was je nach Anwendungsanforderungen einen Spannungsbereich von 0V bis 2,048V oder 0V bis 4,096V ergibt.
Standardmäßig verwenden Sie die Eingangsspannung als Vref, wodurch Sie die Spannung je nach Eingangsspannung im Bereich von 0V-3,3V oder 5V anpassen können. Alternativ können Sie 2,048V Vref für eine Nutzung von ca. 3,3V und 4,096V Vref für eine Nutzung von ca. 5V verwenden.
Technische Spezifikation
12-Bit-Spannungsausgang-DAC mit vier Pufferausgängen
Integrierter nichtflüchtiger Speicher (EEPROM) für DAC-Code und I2C™-Adressbits
Auswahl der internen oder externen Referenzspannung
Ausgangsspannungsbereich
Internes VREF (2,048 V) verwenden
0,000 V bis 2,048 V, Verstärkungseinstellung = 1
0,000 V bis 4,096 V, Verstärkungseinstellung = 2
Externe VREF (VDD) verwenden: 0,000 V bis VDD
±0,2 LSB Differenzielle Nichtlinearität (DNL) (typischer Wert)
Schnelle Stabilisierungszeit: 6 μs (typischer Wert)
Betrieb mit einer einzigen Stromversorgung: 2,7 V bis 5,5 V
Standard-I2C-Adresse 0x60

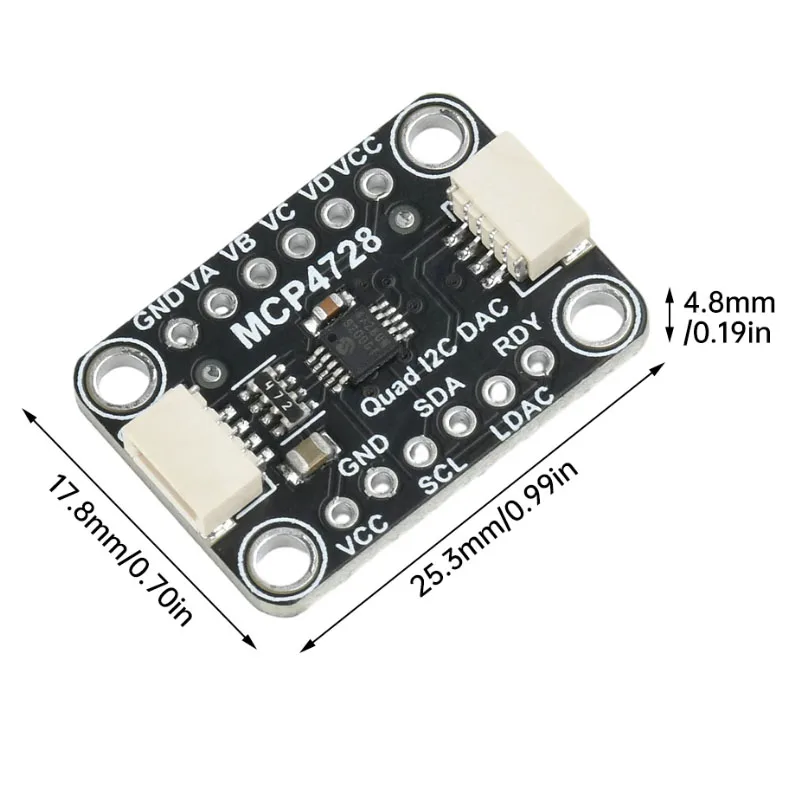

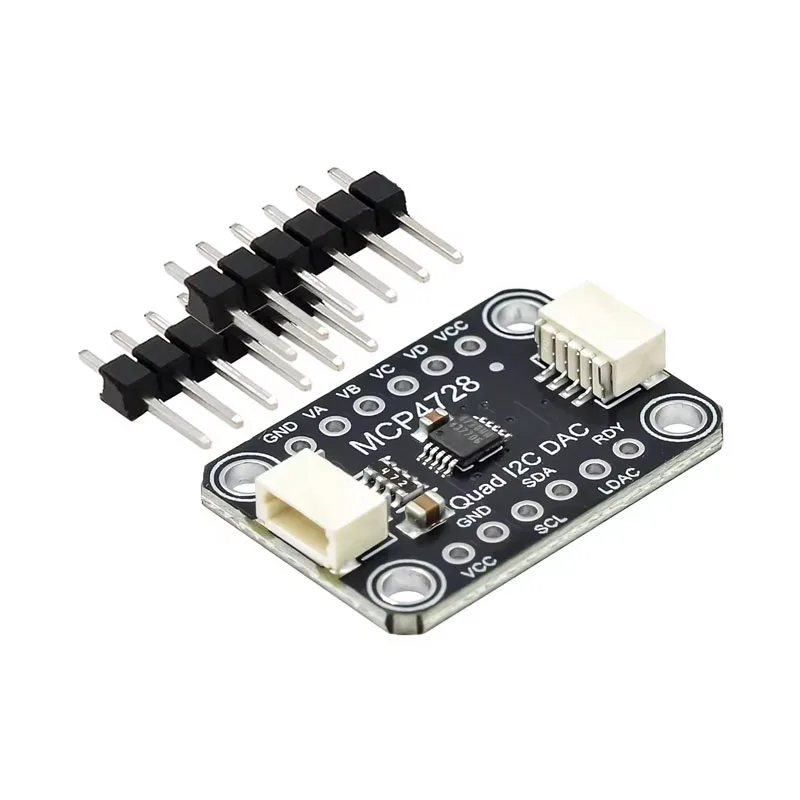

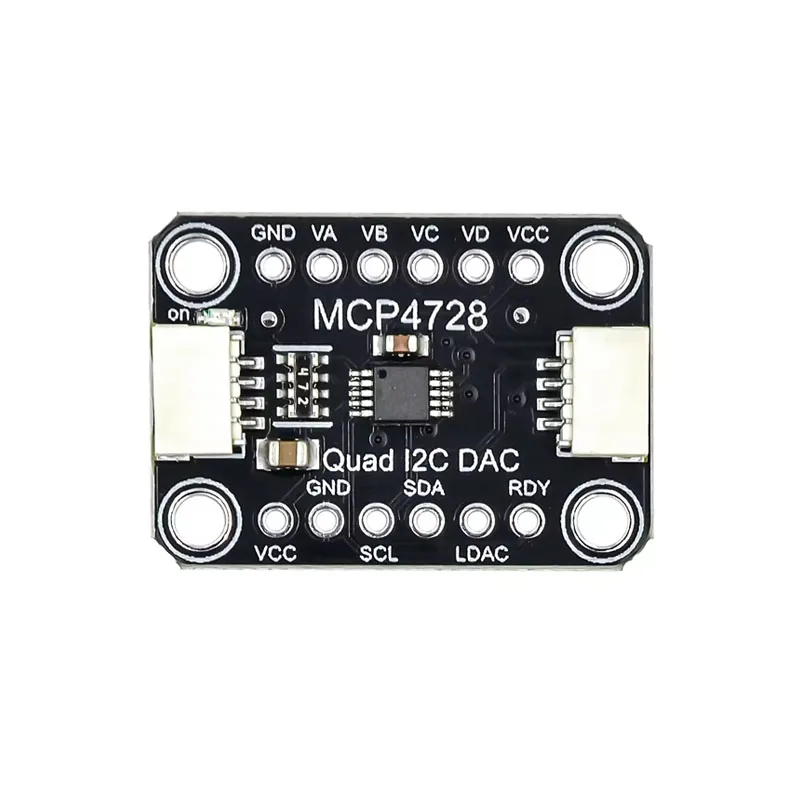

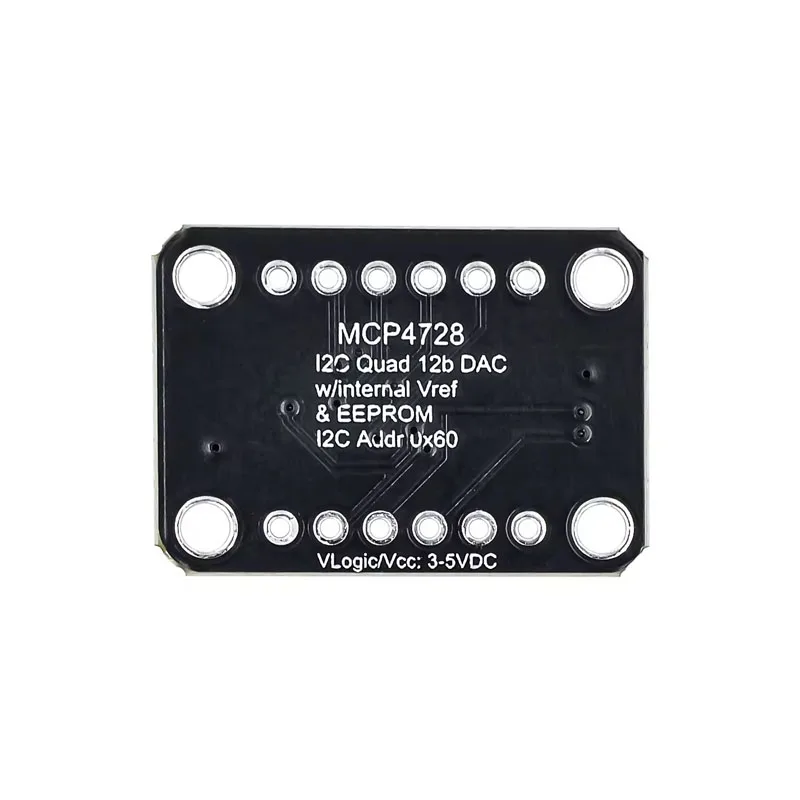

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul

Versorgungsspannung

3v-5v

Betriebstemperatur

40+85

Anwendung

Computer

Paket

SMD
