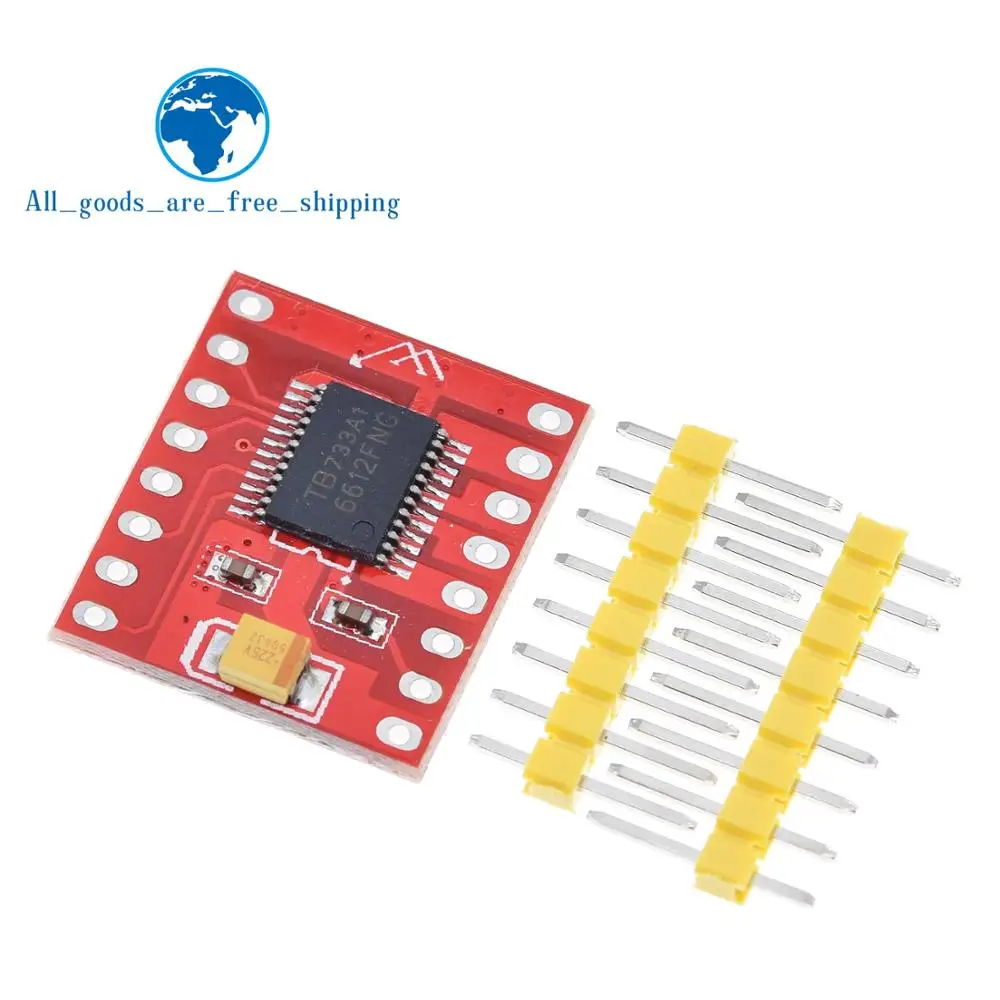

1/3PCS TB6612 Dual Motor Driver 1A TB6612FNG Besser als L298N für Arduino

Produktbeschreibung

Beschreibung
Der TB6612FNG-Motortreiber kann bis zu zwei Gleichstrommotoren mit einem Konstantstrom von 1,2 A (3,2 A Spitze) steuern.Zwei Eingangssignale (IN1 und IN2) können zur Steuerung des Motors in einem der vier Funktionsmodi verwendet werden – CW, CCW, Kurzbremse und Stopp.Die beiden Motorausgänge (A und B) können separat gesteuert werden, die Geschwindigkeit jedes Motors wird über ein PWM-Eingangssignal mit einer Frequenz von bis zu 100 kHz gesteuert.Der STBY-Pin sollte hochgezogen werden, um den Motor im Standby-Modus zu nehmen.
Die Logikversorgungsspannung (VCC) kann im Bereich von 2,7–5,5 VDC liegen, während die Motorversorgung (VM) auf eine maximale Spannung von 15 VDC begrenzt ist.Der Ausgangsstrom beträgt bis zu 1,2 A pro Kanal (oder bis zu 3,2 A für einen kurzen, einzelnen Impuls).

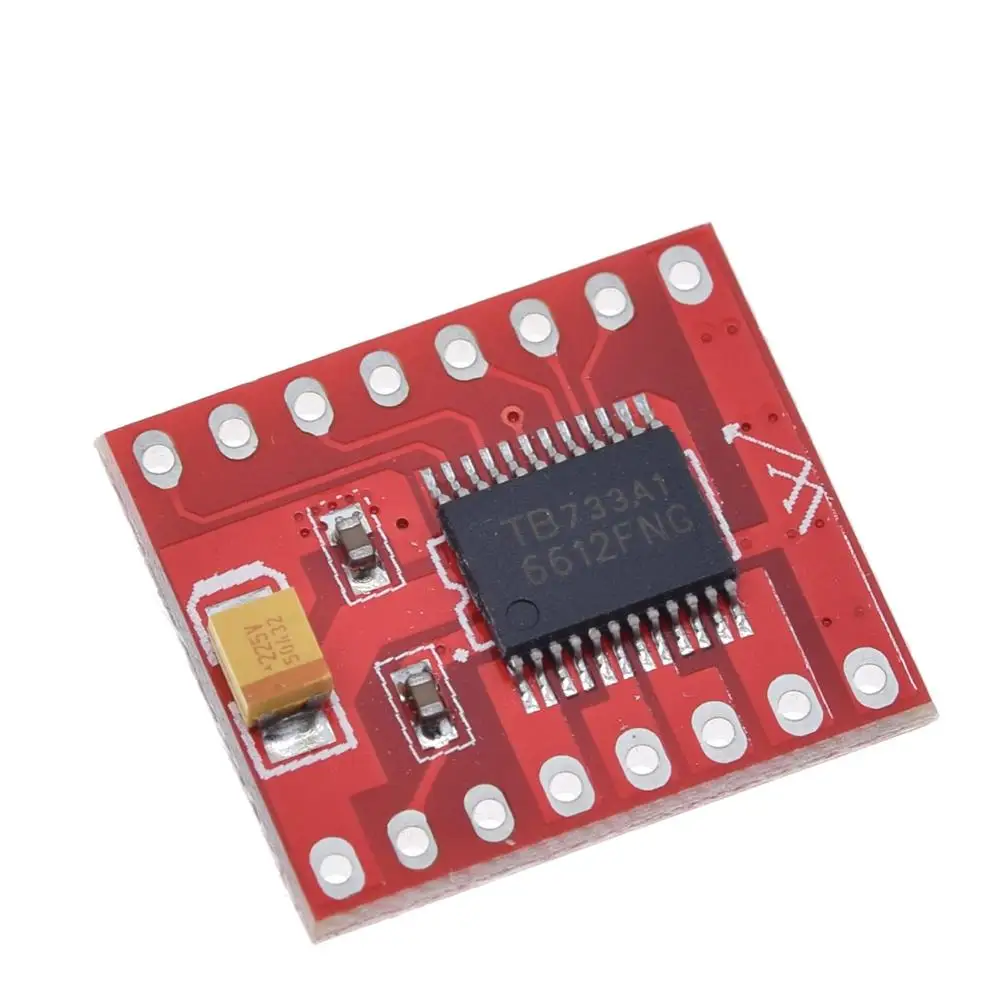

Die Platine wird mit allen wie abgebildeten Komponenten geliefert.Auf beiden Versorgungsleitungen sind Entkopplungskondensatoren enthalten.„Alle Pins des TB6612FNG sind auf zwei 0,1-Zoll-Pitch-Header unterbrochen; Die Pins sind so angeordnet, dass sich die Eingangspins auf der einen Seite befinden und die Ausgangspins auf der anderen Seite befinden.“
Features
Versorgungsspannung: VM=15V max, VCC=2,7-5.5V
Ausgangsstrom: Iout=1,2A (durchschnittlich) / 3,2A (Spitze)
Standby-Steuerung zum Stromsparen
Steuermodi für CW/CCW/Kurzbremsen/Stoppmotoren
Eingebauter thermischer Abschaltkreis und Niederspannungserkennungsschaltkreis
�Alle Pins des TB6612FNG sind auf 0,1-Zoll-Stifte zerbrochen.“
Filterkondensatoren an beiden Versorgungsleitungen
�Abmessungen: 0,8 x 0,8““
Paket enthalten
1 x Doppelmotortreiber, 1 A TB6612 FNG

Produkteigenschaften

Markenname

TZT

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul

Versorgungsspannung

TB6612FNG

Verlustleistung

TB6612FNG

ist kundenspezifisch

Ja

Betriebstemperatur

40-+85

Anwendung

Computer

Paket

DIY KIT

Functions

Electronic Module

Range of application

Switch And Sensor For Arduino STM
