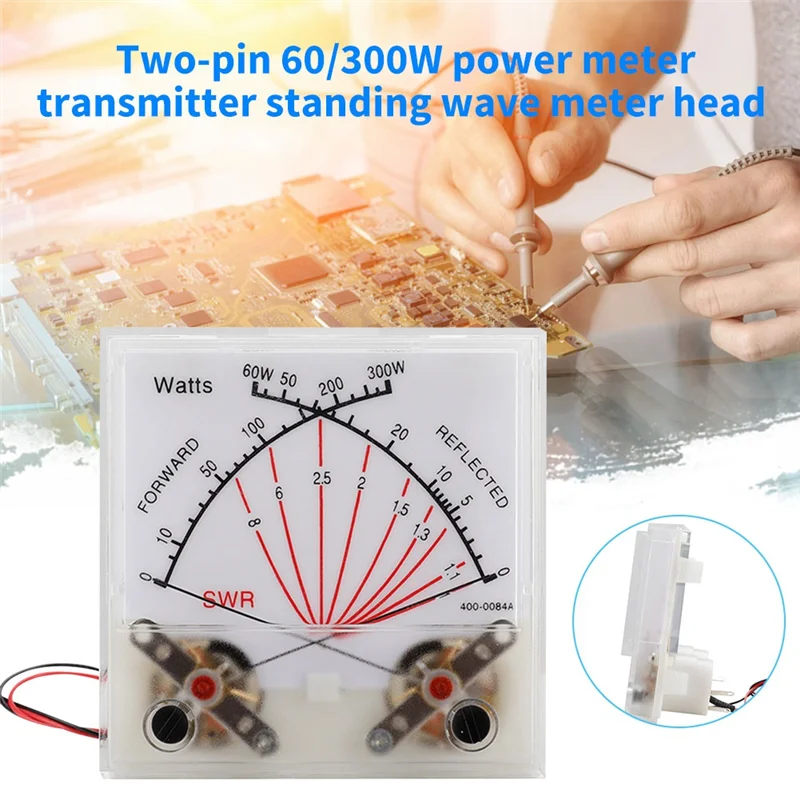

A22I Leistungsmesser Sender VU-Meter Radiosender mit Hintergrundbeleuchtung PMMA-Abdeckung SWR Schwarz Vorwärts 300 W Reflektier

Produktbeschreibung

Beweglicher Teil: Beweglicher Spulentyp
Zeigerschwenkrichtung: Von links nach rechts
Zeigerlänge: 49 ±1 mm, vom Nadelende bis zur Achse
Zeigerbreite: 0,45 ±0,05 mm
Material des Lackdrahtes: UEW-Polyurethan-Kupferdraht. Die Position der Messgeräteplatzierung: Vertikal
Kabel: 2 x 200 mm lange #28 Drähte, ein schwarzer und ein roter. Sie werden zum Löten der positiven/negativen Pole der LED verwendet. Für ein einfaches Löten müssen 5 mm Kupfer des Drahtes freigelegt werden.
Hintergrundbeleuchtung Typ 1: Zwei LEDs sind in Reihe geschaltet „6V, 20mA“, verbunden mit einem Widerstand, 620 Ohm 1/2W
Typ 2: Zwei LEDs in Reihe „6V, 20mA“, einen Widerstand von 1,3 kOhm 1/2W anschließen
Elektrische Leistung
Standardtestbedingungen: Temperatur 20 Grad, Luftfeuchtigkeit 70 %.
Wenn es keinen Unterschied in den Testergebnissen gibt, kann der Test auch in einer Umgebung mit normaler Temperatur und Luftfeuchtigkeit durchgeführt werden.
1 Stromempfindlichkeit: Der Gleichstrom, der erforderlich ist, damit sich der Zeiger auf der Nullskala befindet, bis zur auf der Skalenplatte angezeigten Position.
2 Maximale Stromempfindlichkeit: 200 µA ±8 % des Gleichstroms, der vom Zeiger bei der Nullstellung bis zur Endstellung der Skala benötigt wird.
3 Interne DC-Impedanz: 750 Ohm ±8 %.
4 Isolationswiderstand: Testen Sie den Isolationswert mit 500 V, und der Isolationswiderstand zwischen dem Messgerätegehäuse und dem Stromkreis liegt über 50 Mohm.
5 Reibung: Nach dem Hinzufügen des Empfindlichkeitsstroms zum Messgerät wird dieser langsam auf Null reduziert. Der Fehler zwischen der Zeigeranzeigeposition und dem Nullpunkt der Skala beträgt ± 1 mm.
Farbe: Wie abgebildet
Material: Kunststoff. Lieferumfang
1 Meter Nur der oben genannte Packungsinhalt, andere Produkte sind nicht enthalten.
Hinweis: Lichtreflexion und unterschiedliche Bildschirme können dazu führen, dass die Farbe des Artikels auf dem Bild etwas von der tatsächlichen Farbe abweicht. Der zulässige Messfehler beträgt +/- 1-3 cm.
