integrierte Schaltung
1/3PCS DC6-27V Doppel BTS7960 BTS7960B DC 43A schrittmotor stick modul H-Brücke PWM modul
inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten
Lieferung nach Deutschland
Lieferzeit: 16–25 Tage
Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.
Produktbeschreibung

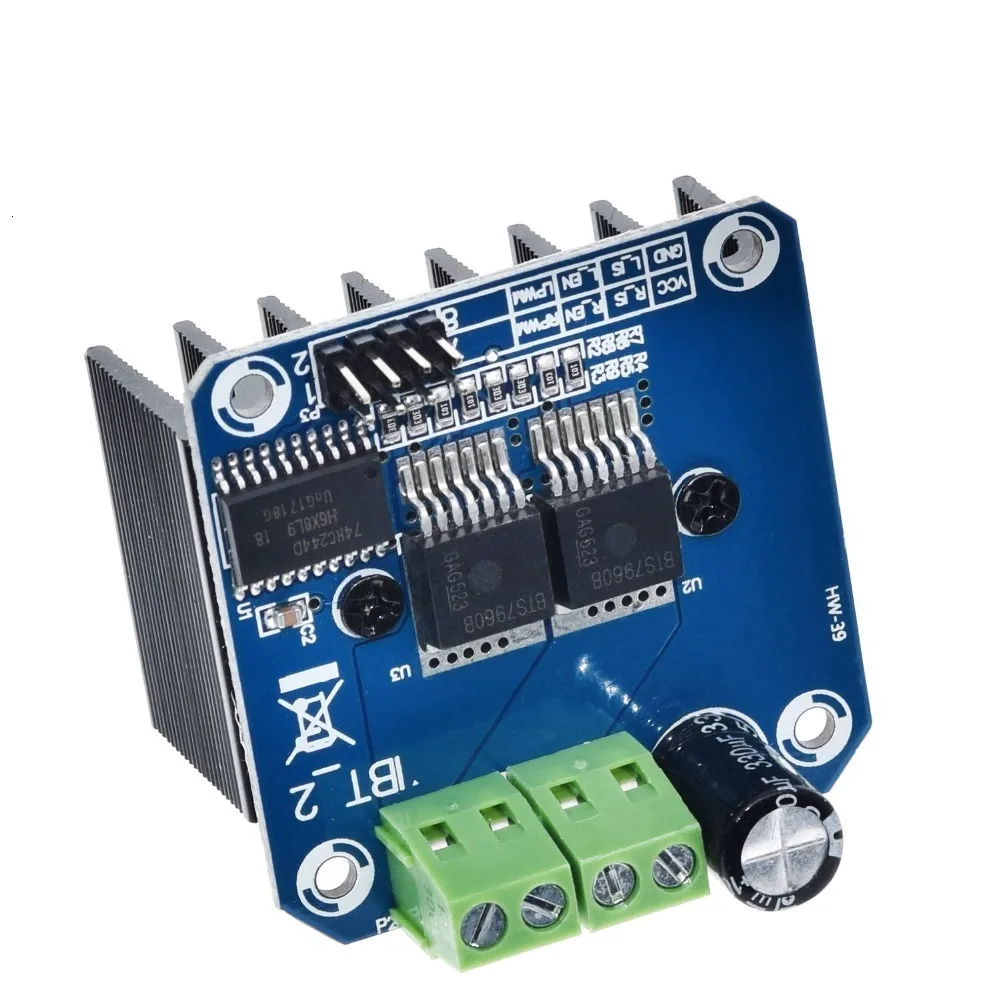

BTS7960B H-Brücken 43A Hochleistungs-Motortreibermodul Übersicht
Dieser Treiber verwendet Chips BTS7960, bestehend aus einem Hochleistungs-Laufwerk-Voll-H-Brücken-Treibermodul mit thermischem Überstromschutz.Doppelte BTS7960 H-Brücken-Treiberschaltung mit starkem Antrieb und Bremsen, die den Mikrocontroller und den Motortreiber effektiv isoliert!Hochstrom 43A
Features
Doppelter BTS7960-Brückentreiber mit großem Strom (43 A) H
5V isoliert mit der MCU und schützt die MCU effektiv
5V-Stromanzeige an Bord
Spannungsanzeige des Motortreiber-Ausgangsendes
kann Kühlkörper löten

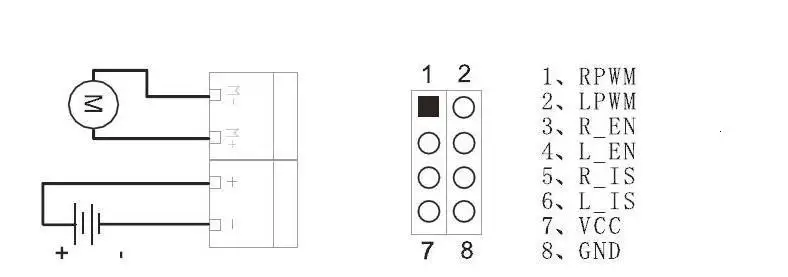

PIN-Definition
1.RPWM: PWM nach rechts drehen
2.LPWM: PWM nach links drehen
3.R_EN: Rechtsdrehung aktivieren (High Active)
4.L_EN: Linksdrehung aktivieren (High Active)
5.R_IS: Stromwarnung nach rechts drehen (kann schwimmend bleiben)
6.L_IS: Stromwarnung zum Linksdrehen (kann schwimmend bleiben)
7.VCC: (5V)
8.GND
Anschlüsse
Methode 1
VCC: 5 V vom Mikrocontroller (MCU)

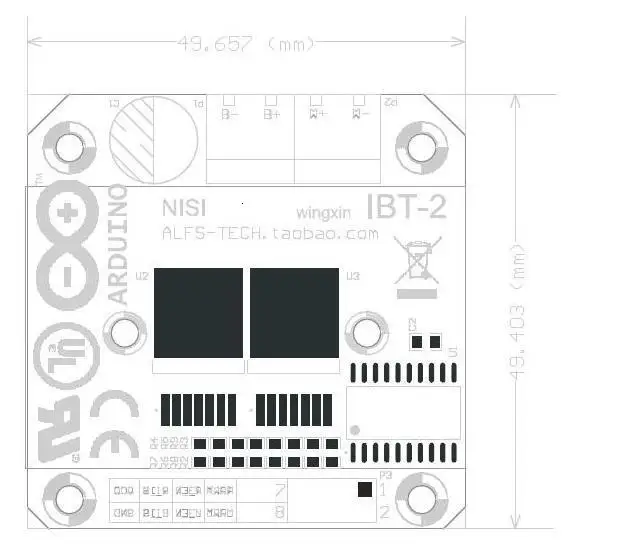

Produktdetails in Bildern
Produkteigenschaften
- Markenname
- TZT
- Ursprung
- CN (Herkunft)
- Hochbetriebenes Chemikalienunternehmen
- Keine
- Zustand
- Neu
- Typ
- Modul
- Versorgungsspannung
- 5v
- Verlustleistung
- ..
- ist kundenspezifisch
- Ja
- Betriebstemperatur
- 40-+85
- Anwendung
- Computer
- For Arduino STM
- electronic module
Artikelnummer: 1005008600170190
