SBB5089+SZA3044 1,5 GHz ~ 3,9 GHz 1 W HF-Leistungsverstärker 36 dB Verstärkung Breitbandtreiber Radio 2,4 G Sender 1,5 G GPS WIFI 2,4 GHz Lora

Produktbeschreibung

SBB5089+SZA3044 1,5-3,9GHz Breitband-HF-Leistungsverstärker 36dB Verstärkung FÜR GPS WiFi, Zigbee, Lora
Hinweis
Bitte beachten Sie vor dem Kauf die Werbekurven-Tabelle
Der HF-Leistungsverstärker ist ein anfälliges Teil. Achten Sie darauf, den Eingang und Ausgang anzuschließen und achten Sie auf die Impedanzanpassung und den Einschalttest

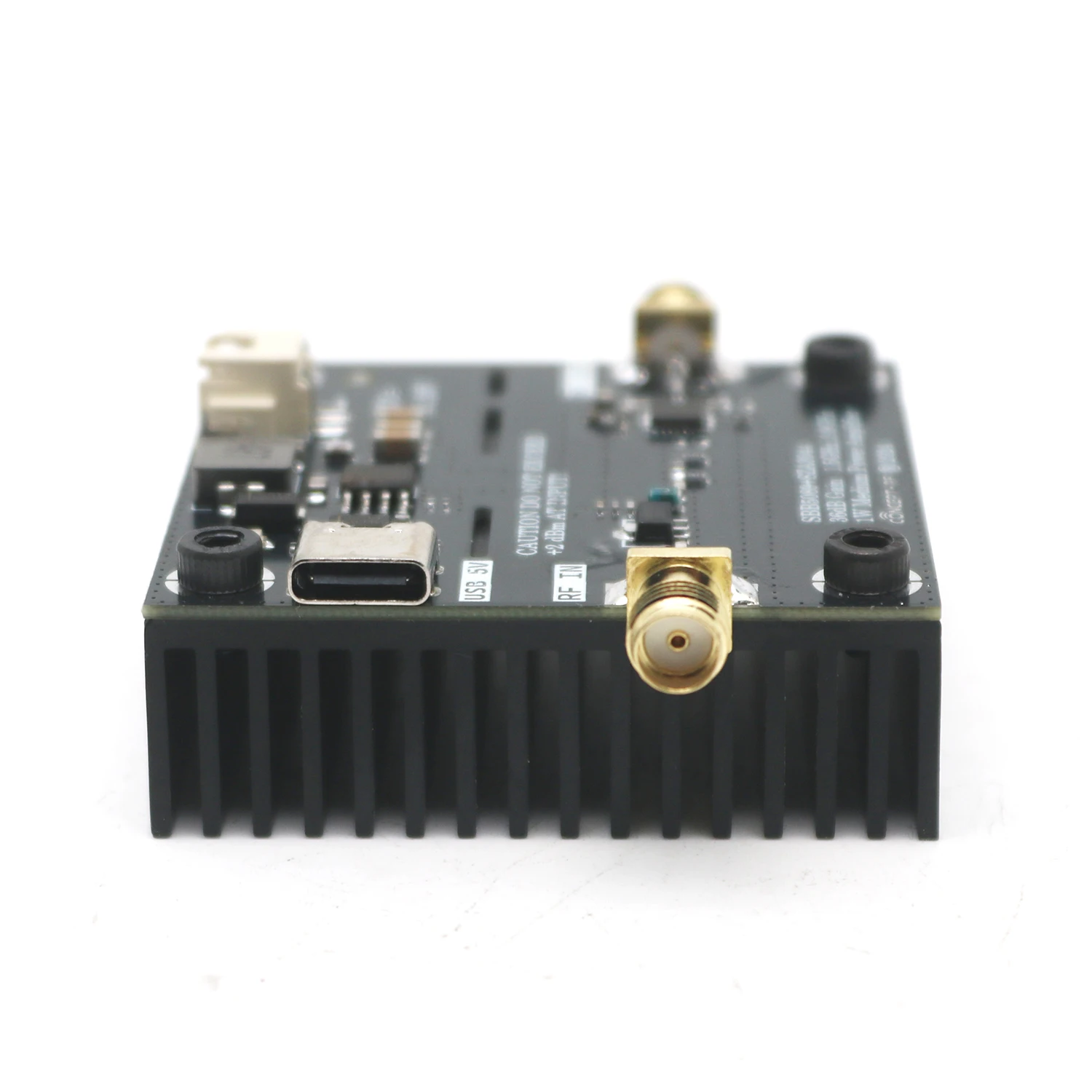

SBB5089 (YG602020W)+SZA3044 ist ein 1W Leistungsbauelement, das speziell für verschiedene Anwendungen im Frequenzbereich von 1,5-3,9 GHz entwickelt wurde, z.B. GPS, WiFi, Zigbee, Lora, Breitband-Nitrid-Treiber, EMV-Tests usw.
Die Größe beträgt ca. 50 * 50 * 20 mm (ohne Anschlüsse).
Unterstützt eine Weitspannungsversorgung von 10–28 V mit relativ flacher Verstärkung und Leistung. Ausgestattet mit Kühlkörpern kann es lange Zeit stabil arbeiten
Parameter
Bandbreite (3dB): 1,5-3,9GHz Verstärkung: 36dB (typ.)
Sättigungsleistung: 1W
Maximale HF-Eingangsleistung: 2 dBm (nicht überschreiten, da sonst SZA3044 beschädigt werden kann!) Ruhestrom: 0,2 A (Eingang 10 V)
Versorgungsspannung: 10-28V
HF-Schnittstelle: SMA-Außenschraube, Innenloch
Stromversorgungsschnittstelle: XH2.54 2P

Produktdetails in Bildern

Produkteigenschaften

1.5-3.9GHz broadband RF power amplifier

SBB5089 SZA3044

Datenaufzeichnung

Nein

Markenname

NONE

Zertifizierung

NONE

Typ

1.5-3.9GHz broadband RF power amplifier

Halbfertigprodukt

Ja

Heimwerkerbedarf

elektrisch

Ursprung

CN (Herkunft)

Ausgangsspannung

SMA

Modellnummer

SZA3044 PA 1.5Ghz-3.9G RF amplifier

Größe

GPS WiFi Zigbee Lora

Hochbetriebenes Chemikalienunternehmen

Keine

Art

Supply voltage: 10-28V

Elektronisch

Nein

Choice

yes

semi_Choice

yes
