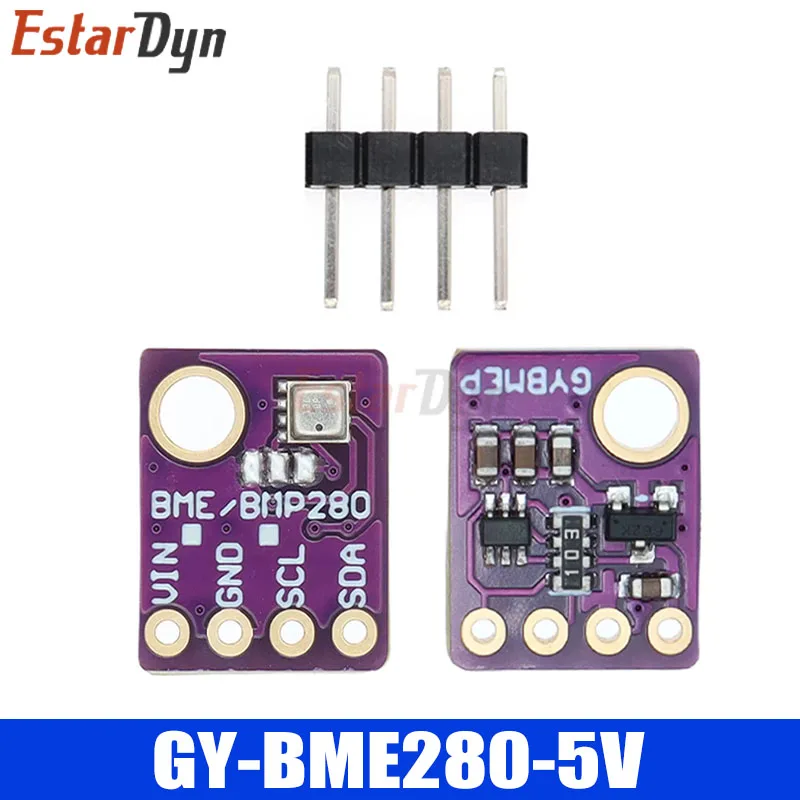

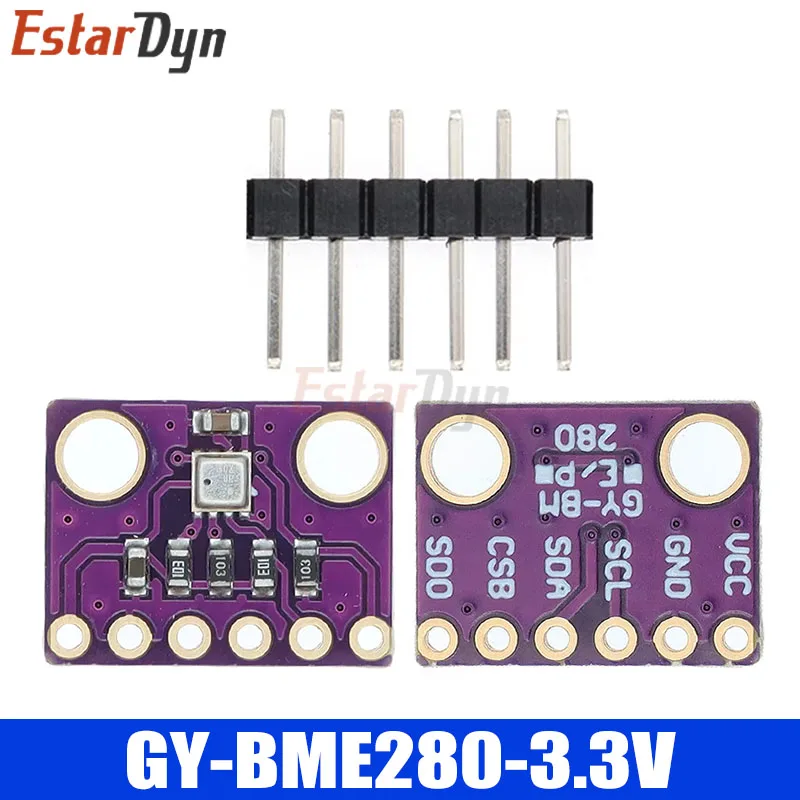

Estardyn 2 Stück BME280 3,3 V 5 V digitaler Luftdruck-Höhensensor I2C/SPI Hochpräzises und Luftfeuchtigkeitstemperaturmodul

Produktbeschreibung

Beschreibung

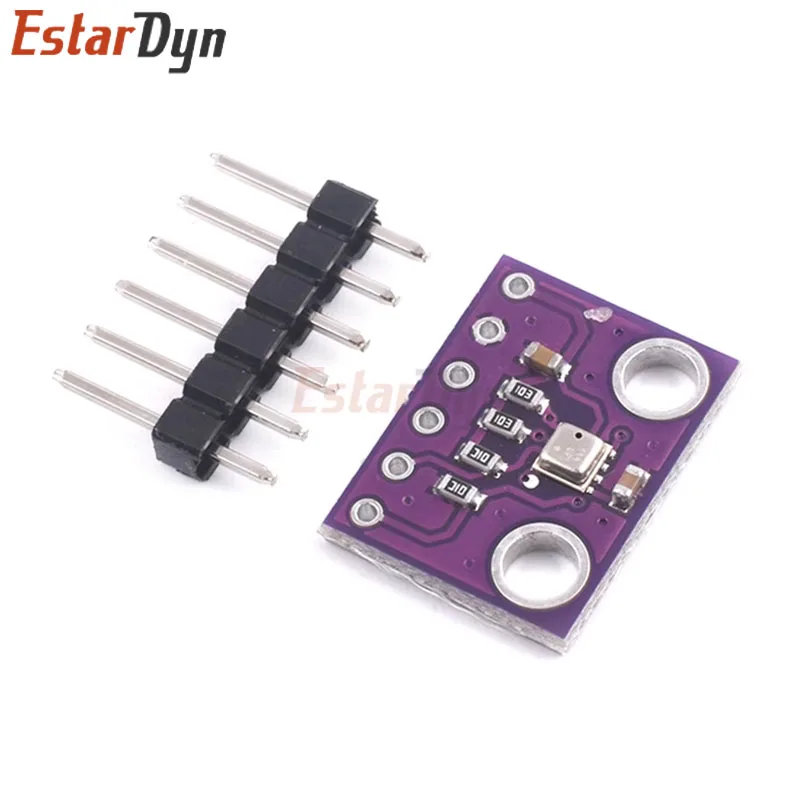

ME-BME280 ist ein Breakout-Board mit einem Bosch Sensortec ME280 Temperatur-, Luftfeuchtigkeits- und Drucksensor.
Die Platine verfügt über einen wählbaren I2C-Adress-Jumper (Lötverbindung GS2), I2C-Pull-up-Widerstände, einen 7-poligen Header 2,54 mm und zwei Befestigungslöcher 3,5 mm.
Standardeinstellung der Platine; Einzelstromschiene Vdd=Vdd_IO (Lötverbindung GS1), Klimmzügewiderstände (R2, R3) 10k, Protokollwiderstand 0ohm (R1), Entkopplungskondensatoren 0,1uF an beiden Stromversorgungspins Vdd & Vdd_IO.
Wenn Sie die Platine an beide Stromschienen VDD_IO 1,8 V und VDD 3,3 V anschließen, entfernen Sie unbedingt den Stromschienen-Jumper GS1!
BME280-Funktionen
Paket 2,5 mm x 2,5 mm x 0,93 mm Metalldeckel LGA
Digitale Schnittstelle I2C (bis zu 3,4 MHz) und SPI (3 und 4-Draht, bis zu 10 MHz)
Versorgungsspannung VDD Hauptversorgungsspannungsbereich: 1,71 V bis 3,6 V
Spannungsbereich der VDDIO-Schnittstelle: 1,2 V bis 3,6 V
Stromverbrauch 1,8 uA bei 1 Hz Luftfeuchtigkeit und Temperatur
2,8 uA bei 1 Hz Druck und Temperatur
3,6 uA bei 1 Hz Luftfeuchtigkeit, Druck und Temperatur
0,1 uA im Schlafmodus
Betriebsbereich -40…+85 C, 0…100 % rel.Luftfeuchtigkeit, 300… 1100 hPa – Feuchtigkeitssensor und Drucksensor können unabhängig voneinander aktiviert/deaktiviert werden
Bosch hat ihr Spiel mit seinem neuen BMP280-Sensor aufgebaut, einem Umgebungssensor mit Temperatur und Luftdruck, der die nächste Generation auf das BMP085/BMP180/BMP183 aufgerüstet ist.Dieser Sensor eignet sich hervorragend für alle Arten von Wettermessungen und kann sogar sowohl in I2C als auch in SPI verwendet werden!
Dieser Präzisionssensor von Bosch ist die beste kostengünstige Präzisionssensorlösung zur Messung des Luftdrucks mit ±1 hPa absoluter Genauigkeit und Temperatur mit ±1,0°C-Genauigkeit.Da sich der Druck mit der Höhe ändert und die Druckmessungen so gut sind, können Sie es auch als Höhenmesser mit einer Genauigkeit von ±1 Meter verwenden
Der BME280 ist die Sensorgeneration der nächsten Generation von Bosch und das Upgrade auf den BMP085/BMP180/BMP183 – mit einem geringen Höhenrauschen von 0,25 m und der gleichen schnelle Konvertierungszeit. Es hat die gleichen Spezifikationen, kann aber entweder I2C oder SPI verwenden. Für eine einfache und einfache Verkabelung entscheiden Sie sich für I2C. Wenn Sie eine Reihe von Sensoren anschließen möchten, ohne sich Gedanken über I2C-Adresskollisionen machen zu müssen, entscheiden Sie sich für SPI.

Produktdetails in Bildern

Produkteigenschaften

Markenname

Estardyn

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

3.3-5V

ist kundenspezifisch

Ja

Betriebstemperatur

45-+85

Anwendung

Computer

Paket

SMD
