0,5MHz~800MHz 4W Breitband-Leistungsverstärker RF-Signal-POWER-AMP VHF UHF FM-Sender 433Mhz Walkie-Talkie Kurzwelle Mittelwelle

Produktbeschreibung

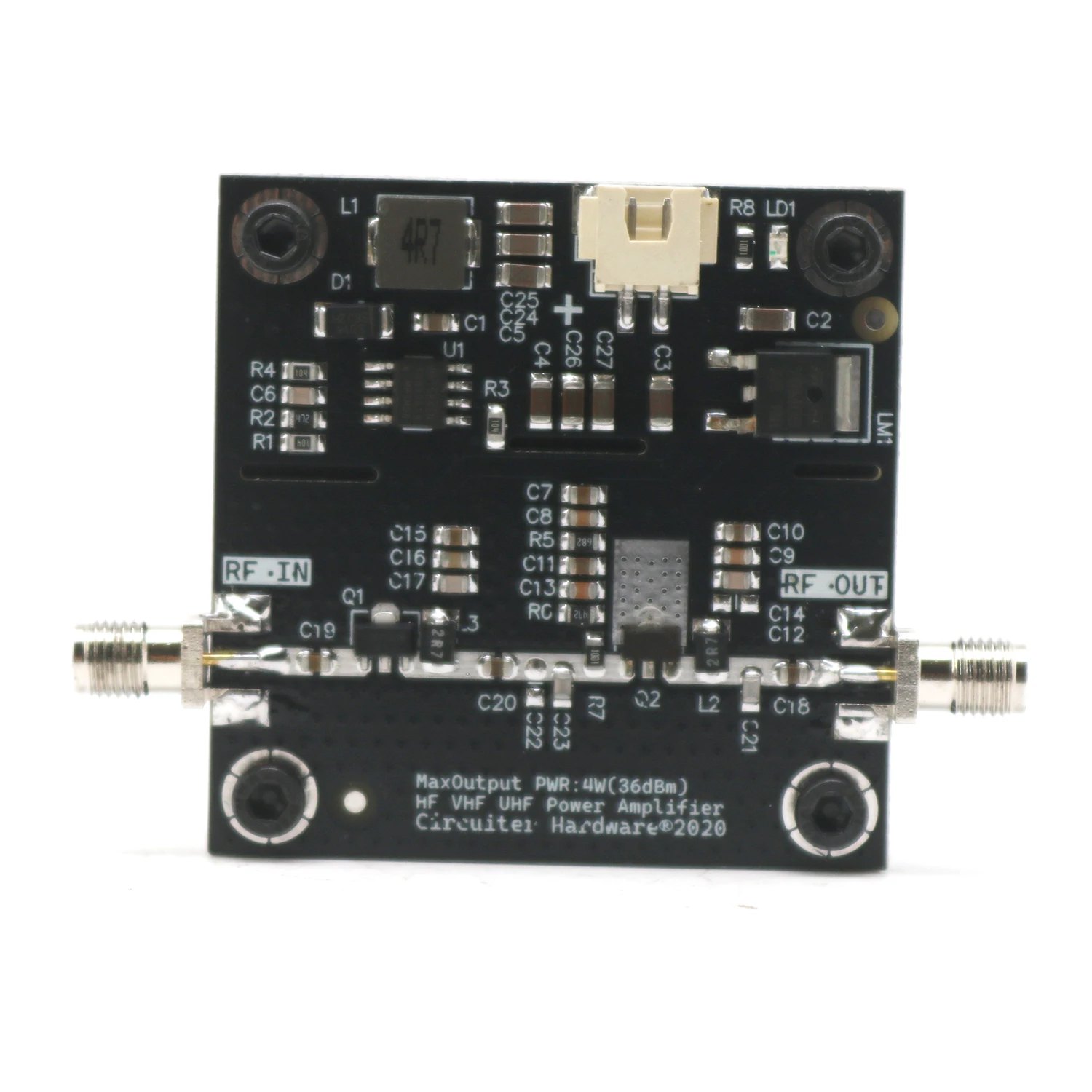

0,5 MHz~800 MHz 4 W Breitband-Leistungsverstärker
Hinweis
Bitte beachten Sie vor dem Kauf die Werbekurvenkarte
Der HF-Leistungsverstärker ist ein anfälliges Teil. Achten Sie darauf, den Eingang und Ausgang anzuschließen und achten Sie auf die Impedanzanpassung und den Einschalttest
Einführung
Dieser Leistungsverstärker wurde speziell für VHF-, UHF-, Sub-1G- und EMV-Testanwendungen entwickelt. Er arbeitet in einem Frequenzbereich von 0,5 MHz bis 800 MHz, mit einer Verstärkung von 40 dB und einer maximalen Ausgangsleistung von 4 W. Der integrierte DC/DC-Wandler unterstützt einen weiten Eingangsspannungsbereich von 15-28 V.
Spezifikationen
Frequenzbereich: 0.5~800MHz
Betriebsspannung: 15~28V
Ruhestrom
15 V, 92 mA (typ.); 20 V, 84 mA (typ.)
Betriebsstrom
20 V, 0,32 A (bei 4 W Ausgangsleistung)
Verstärkung: 40 dB (gemessen bei 350 MHz mit -20 dBm Eingang und 20 dBm Ausgang)
Ausgangsleistung: 4W (maximal, gemessen bei 100MHz mit 5dBm Eingang und 36dBm Ausgang)
Betriebsart: Klasse A Linear
Steckverbindertyp: SMA-Standard-Buchse (Außengewinde, Innenloch)
Gewicht: 73.2g

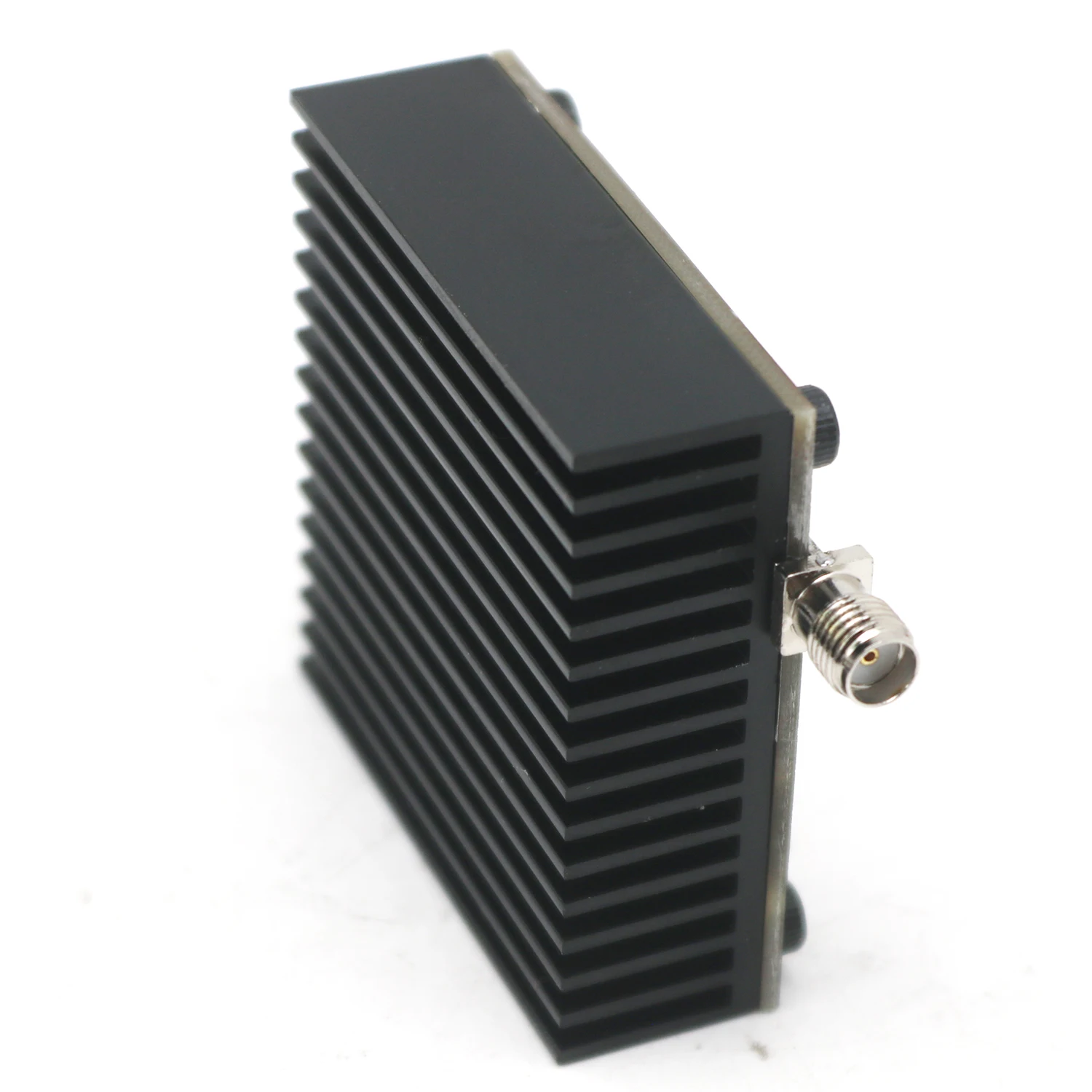

Abmessungen: 50×50×17mm (ohne Anschlüsse, inklusive Kühlkörper)
Tatsächliche Maßtabelle

Produktdetails in Bildern

Produkteigenschaften

Datenaufzeichnung

Nein

Halbfertigprodukt

Ja

Markenname

DYKBmetered

Zertifizierung

NONE

Heimwerkerbedarf

elektrisch

Ursprung

CN (Herkunft)

Ausgangsspannung

40dB

Typ

0.5MHz~800MHz 4W Broadband Power Amplifier

Modellnummer

UHF 4W RF Power Amplifier

Größe

dc 15-28V

Hochbetriebenes Chemikalienunternehmen

Keine

Art

315Mhz 433Mhz

Elektronisch

Nein

Choice

yes

semi_Choice

yes
