TZT 2,5 A Dual Bridge gebürsteter Gleichstrommotor Drive Controller Board Modul für Arduino Smart Car Roboter Geringer Stromverbrauch MX1919

Produktbeschreibung

MH-DM25 2.5A Dual H-brücken gebürsteter Gleichstrommotor Antriebscontroller Board Modul-Kit für Arduino Smart Car Roboter Geringer Stromverbrauch
Produkteinführung

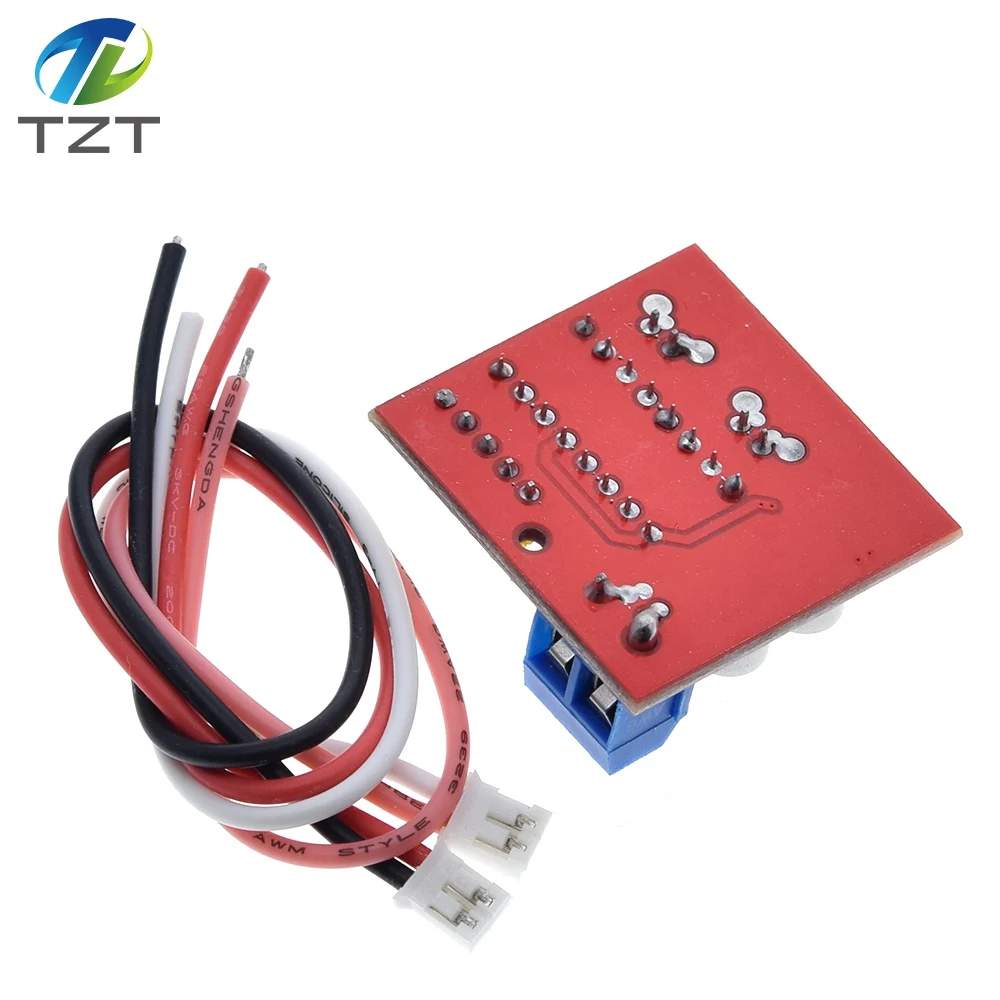

2,5 A mit Strom verbesserter Motorantriebsmodul mit Silikondraht, Stiftleiste und Klemme.Die Versorgungsspannung beträgt 2 V ~ 10 V und kann gleichzeitig zwei Gleichstrommotoren oder einen 4-Draht-Zwei-Phasen-Schrittmotor antreiben.Es kann die Funktion der Vorwärts- und Rückwärts- und Geschwindigkeitsregelung mit Wärmeschutz und automatischer Wiederherstellung realisieren.
Produktparameter
1.Zwei-Wege-H-Brückenmotorantrieb, kann zwei Gleichstrommotoren oder einen 4-Draht-Zweiphasen-Schrittmotor gleichzeitig antreiben
2.Versorgungsspannung des Moduls 2V-10V
3.Die Signaleingangsspannung beträgt 1,8–7 V
4.Einzelner Arbeitsstrom 2,5 A, geringer Standby-Strom (weniger als 0,1 uA)
5.Eingebaute Anti-General-Zustand-Leitungsschaltung. Wenn der Eingangsanschluss unterbrochen ist, funktioniert der Motor nicht.
6.Eingebaute Überhitzungsschutzschaltung (TSD) mit Hystereseeffekt, kein Grund zur Sorge über den Motorabstand
7.Produktgröße: 31 x 32 x 5 mm (Länge, Breite und Höhe), kleine Größe, geeignet für Montage und Fahrzeug
8.Durchmesser des Befestigungslochs: 2 mm.
9.Gewicht: 11g

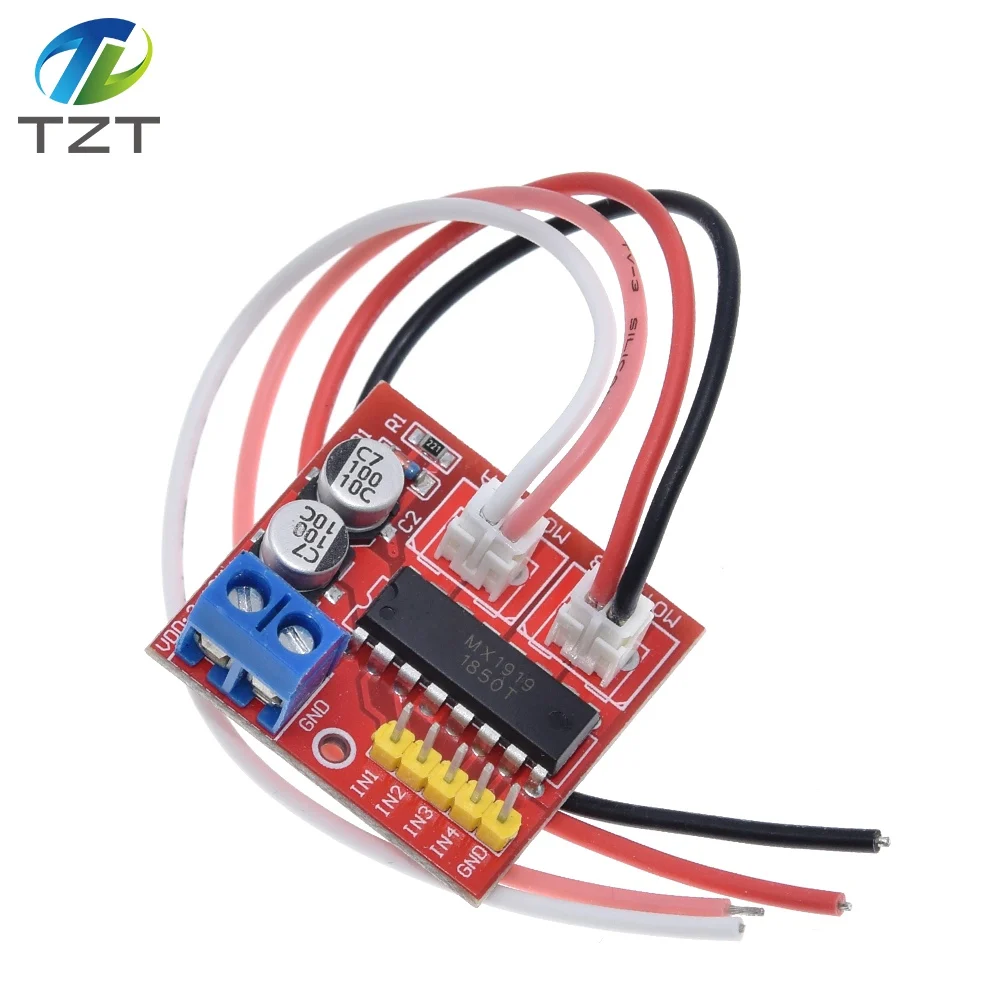

INx mit dem MCU I/O-Port verbunden, MOTOR-A und MOTOR-B sind mit dem Motor verbunden.
Wahrheitstabelle für DC-Motoraandrieben
Schaltplan
GRÖSSE
Vorsichtsmaßnahmen
1.Der Anschluss zwischen den positiven und negativen Anschlüssen des Netzteils führt auf jeden Fall zu Schäden am Stromkreis.
2. Der Ausgang wird mit der Masse kurzgeschlossen oder am Ausgang kurzgeschlossen, und der Chip ist thermisch geschützt. Wenn die Spannung jedoch nahe an oder 10 V überschreitet und der Spitzenstrom stark 2,5 A überschreitet, brennt der Chip durch.

Produkteigenschaften

Markenname

TZT teng

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

2V-10V

Verlustleistung

MX1919

ist kundenspezifisch

Ja

Betriebstemperatur

40+85

Anwendung

Computer

Paket

SMD

Signal input voltage

1.8-7V

Single working current

2.5A
