50A 100A Hall Strom Sensor Modul Linear Analog AC DC 3,3 V-5 V ACS758 ACS758LCB-050B 100B-PFF-T Für Arduino RC Modell Stecker

Produktbeschreibung

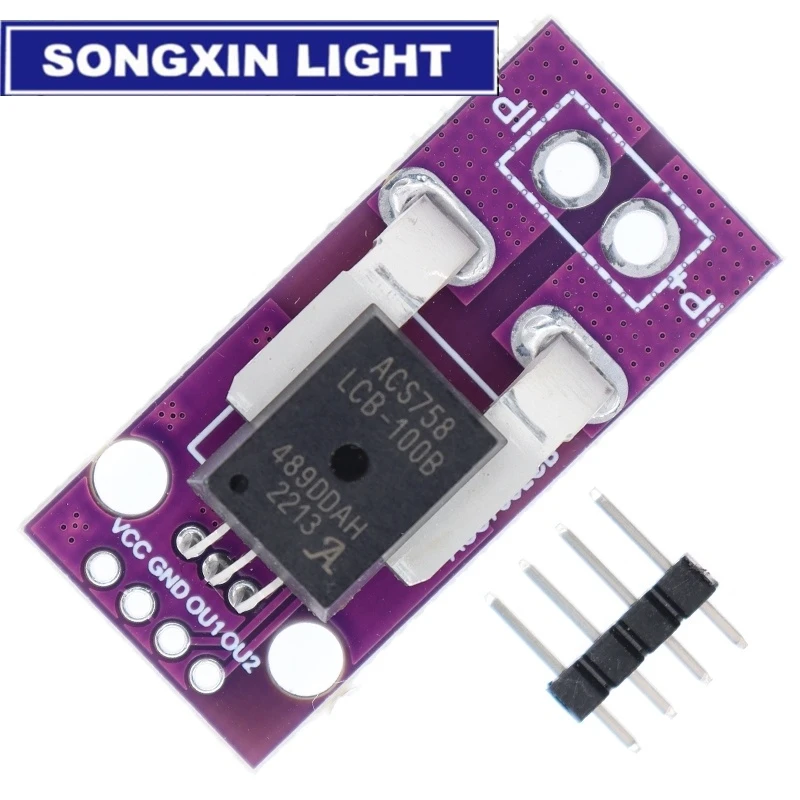

Das CJMCU-758 ist ein Strommessmodul, das den Stromsensor ACS758-LCB verwendet. Der ACS758 besteht aus einem präzisen, rauscharmen linearen Hall-Sensor mit einem Kupferstrompfad in unmittelbarer Nähe des Produkts. Der durch den Kupferstrompfad geleitete Strom erzeugt ein Magnetfeld, das vom integrierten Hall-IC induziert und in eine proportionale Spannung umgewandelt werden kann. Die Gerätegenauigkeit wird durch die Platzierung des magnetischen Signals nahe am Hall-Sensor optimiert. Die genaue, hochpräzise Ausgangsspannung wird von einem stabilen, chopper-basierten, rauscharmen BICMOS-IC bereitgestellt, der für Genauigkeit programmiert wurde.
Der Innenwiderstand des Leitungspfades beträgt typischerweise 100 Ω bei geringem Leistungsverlust. Die Dicke des Kupferdrahts ist für hohe Überstrombedingungen ausgelegt. Die Anschlüsse des Leitungspfades und die Sensorpins (Pins 1 bis 3) sind elektrisch gestrahlt. Auf diese Weise kann die ACS758 Sensor-IC-Serie in Anwendungen eingesetzt werden, die elektrische Isolation erfordern, aber Optokoppler oder komplexe Isolationstechniken verwenden. Das ACS758 Bauteil wird vor dem Versand ab Werk vollständig kalibriert. Die ACS758 Serie ist ein bleifreies Produkt. Alle Pins sind zu 100 % mit Nebel beschichtet und es ist kein Blei im Gehäuse vorhanden. Eine große Anzahl von Mess-Leadframes wird mit sauerstofffreien Löchern hergestellt. Der RC wird am Ausgang eingespeist, und eine Spannungsfollower-Schaltung wird mit dem Operationsverstärker gebildet, um den Aus
Parameter
Arbeitsspannung: 3V-5V (MAN SV)
statische Ausgangsspannung: VCCi2
Arbeitsstrom: 135 m2A (MAX)
Lagertemperaturbereich: -65 °C bis 165 °C
der maximale Ausgangsstrom (VIOUT-GND): 3mA
Interne Bandbreite: 120 KHz
Modulgröße: 37 mm x 18 mm
Die Beziehung zwischen Ausgangsspannung und Eingangsstrom
VOUT= VOUT (Q) +Vsens x I
VOUT (Q) ist die statische Ausgangsspannung, also VCC/2, also keine Eingangsspannung, Eingangsspannung, Ausgangsspannung

Produktdetails in Bildern

Produkteigenschaften

Markenname

XIASONGXIN LIGHT

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

1

Verlustleistung

1

ist kundenspezifisch

Ja

Betriebstemperatur

40+85

Anwendung

Computer

Paket

SMD
