CJMCU-9548 TCA9548 TCA9548A 1-zu-8 I2C 8-Wege-Mehrkanal-Erweiterungsplatine IIC-Modul-Entwicklungsplatine

Produktbeschreibung

CJMCU- 9548 TCA9548A 1-zu-8 I2C 8-Wege-Mehrkanal-Erweiterungsplatine IIC-Modul-Entwicklungsplatine
�Sie haben gerade den perfekten I2C-Sensor gefunden, den Sie tun, wenn Sie „Uh oh, dieser Chip verfügt über eine feste I2C-Adresse, und aus dem, was ich über I2C kenne, können Sie nicht zwei Geräte mit demselben Gerät auf demselben SDA haben / SCL-Pins!“„Haben Sie aus dem Glück?Wenn Sie diesen ultracoolen CJMCU-9548 1-zu-8 I2C-Multiplexer nicht haben!Abschließend gibt es eine Möglichkeit, bis zu 8 I2C-Geräte mit gleicher Adresse zu einem Mikrocontroller anzuschließen – dieser Multiplexer fungiert als Locher und sendet die Befehle mit Ihrem Befehl auf den ausgewählten Satz I2C-Pins.Die Verwendung ist ziemlich unkompliziert: Der Multiplexer selbst befindet sich auf der I2C-Adresse 0x70 (aber kann von 0x70 bis 0x77) eingestellt werden und Sie schreiben einfach einen einzelnen Byte mit der gewünschten multiplexierten Ausgangsnummer in diesen Port, und bam – jede Zukunft I2C-Pakete werden an diesen Hafen gesendet.Theoretisch könnten Sie 8 dieser Multiplexer auf jeder 0x70-0x77-Adressen haben, um 64 des gleichen I2C-adresierten Teils zu steuern.Wir haben diesen schönen Chip für Sie auf einem Breakout gestellt, sodass Sie ihn auf einem Steckbrett mit Kondensator sowie Klimmzügen und Klimmzügen verwenden können, um die Verwendung zum Kinderspiel zu machen.Einige Header ist erforderlich. Sobald Sie sie eingelötet haben, können Sie sie an ein Löten anschließen. Der Chip ist sehr einfach, ihn bei jeder Logikebene zu verwenden.
Produktmerkmale
Der Adapter ist für normale Kommunikation und Verwendung an ein I2C-Gerät mit mehreren identischen Adressen am selben I2C-Anschluss auf der Hauptsteuerplatine angeschlossen.
Es gibt 8 I2C-Schnittstellen auf einem Expander und acht bidirektionale Übertragungsschalter, die über den I2C-Bus gesteuert werden können.Dies bedeutet, dass nach der Übertragung eines Expanders 8 identische Adressen an denselben I2C-Anschluss angeschlossen werden können.Das Gerät ist auch im normalen Gebrauch bestimmt.Die Standardadresse dieses Expanders lautet 0x70, die Adresse kann geändert werden und je nach Bedarf innerhalb von 0x70~0x77 eingestellt werden.Theoretisch können 8 Expander in der Adresse von 0x70~0x7 kaskadiert werden, und jeder Expander kann 8 Geräte mit derselben Adresse verbinden.Dies realisiert den gleichen I2C-Anschluss und verbindet 64 Geräte mit derselben Adresse und nutzt sie normal.Sehr kraftvoll!
Kompatibel mit IIC-Bus und Systemmanagement-Bus (SMBus), aktiver Low-Reset-Eingang, Unterstützung für Hot-Input, geringer Standby-Strom, keine Störung während des Einschaltens, Unterstützung für Spannungen zwischen 1,8 V, 2,5 V, 3,3 V und 5 V Busen. Pegelverschiebung.
Abhängig vom Inhalt der programmierbaren Steuerregistrierungen kann jeder einzelne SCn/SDn-Kanal oder eine Kombination von Kanälen ausgewählt werden.Wenn ein Timeout oder ein anderer unsachgemäßer Betrieb auftritt, kann der Systemmaster den TCA9548A zurücklegen, indem der/RESET-Eingang niedrig zusammengestellt wird.Ebenso wählt ein Einschalt-Reset alle Kanäle aus und initialisiert das I2C/SMBus-Zustandsgerät.Zurücksetzen und Initialisierung können auch durch Zusammensetzen/RESET erreicht werden und es ist nicht erforderlich, das Teil auszuschalten.Der Schalter verfügt über ein Einschalttor, sodass der VCC-Pin verwendet werden kann, um die maximale Hochspannung über den TCA9548A zu begrenzen.Durch die Begrenzung der maximalen Hochspannung können unterschiedliche Busspannungen an jedem Kanalpaar verwendet werden, sodass 1.8V, 2.5V oder 3.3V-Komponenten können ohne zusätzlichen Schutz mit 5V-Komponenten kommunizieren, für jeden Kanal externe Pull-up-Widerstände. Das Gerät zieht die Busspannung auf den gewünschten Spannungspegel.Alle E/A-Pins haben eine Spannungsfestigkeit von 5 V.
Produktparameter
Arbeitsspannung: 1,65 V ~ 5,5 V
IIC-Taktfrequenz: 0 ~ 400 kHz
Arbeitsumgebungstemperatur: -40° C ~ 85° C
Kleine Plattengröße: 31,5 mm x 21,4 mm mit zwei M3-Befestigungslöchern
Gebrauchsanweisung

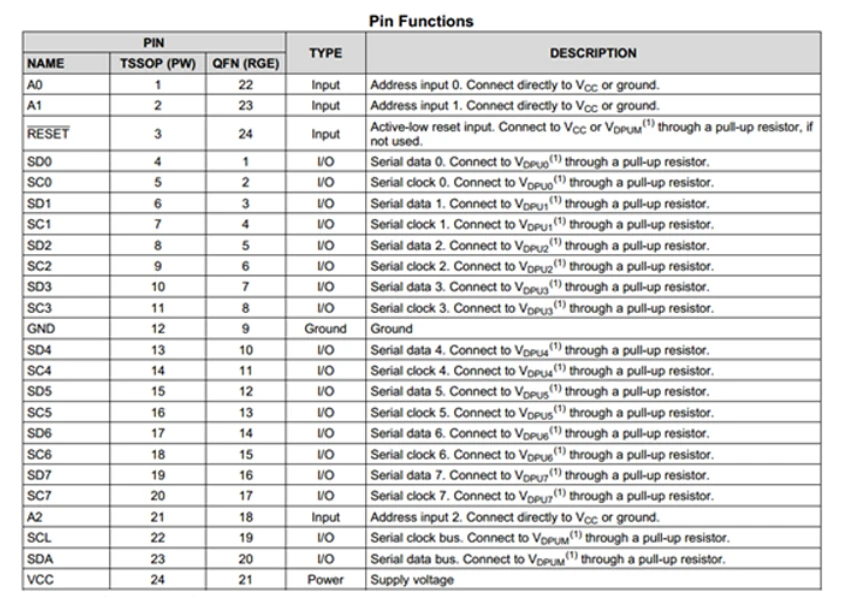

Die/RESET-, SDA-, SCL-, A0-, A1- und A2-Pins auf der kleinen Platine sind mit dem Pull-up-10K-Widerstand verbunden, es ist kein externer Anschluss erforderlich.
Referenz der Slave-Adresse
