24-Bit 8-Kanal-ADC-AD-Modul ADS1256 Hochpräzise ADC-Sammelkarte zur Datenerfassung, hochwertiges ADS1256
inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten
Lieferung nach Deutschland
Lieferzeit: 8–16 Tage
Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.
Produktbeschreibung

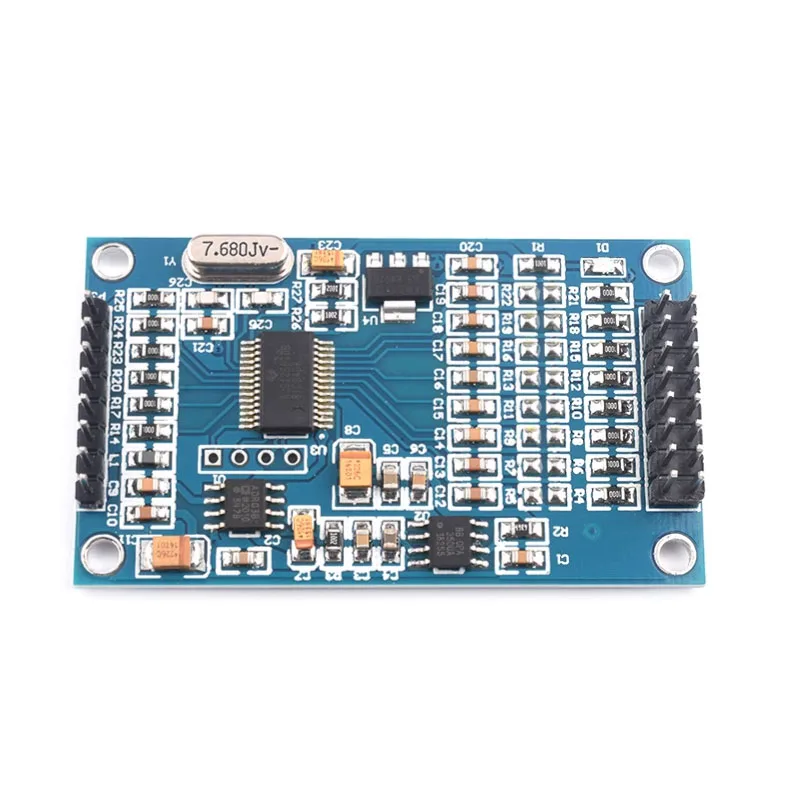

24-Bit-8-Kanal-ADC-AD-Modul ADS1256 Hochpräzise ADC-Sammel von Datenerfassungskarte hochwertiges ADS1256
ADS1256 8-Wege-24-Bit-ADC-Modul montiert TI ADS1256IDB, minimaler Stromverbrauch, hochpräzise ADC-Chips
und 2,5-V-Datenspannungsquelle, Verwendung des SPI-Schnittstellen-Kommunikationsprotokolls, Datenausgangsraten bis zu 30 kps, Unterstützung
Single-Ended-Eingang und Differenzeingang.
Merkmal
Integrierte hochpräzise TI ADS1256IDB ADC-Chips
Integrierte ADR03 2,5-V-Chips für Datenspannungsquellen
Datenausgaberaten bis zu 30 kps, Nichtlinearität ist niedrig bis ±0,0010 %
Das Modul kann entweder als 8 Single-Ended-Eingänge oder 4 Differentialeingänge konfiguriert werden
Das ADS1256-Modul eignet sich zur Messung analoger Spannung innerhalb von 3 V
Die Betriebsspannung des Moduls beträgt 5 V
Die Platinengröße beträgt 61*35*11mm
Schnittstellenbeschreibung
5V, GND: 5V Stromeingang
SCLK, DIN, DOUT, CS: SPI-Kommunikationsschnittstelle
DRDY: ADS1256 Data ready output (Aktiv Low Pegel)
PDWN: ADS1256 Synchronisierung / Ausschalten des Stromeingangs (Aktiver niedriger Pegel)
AIN0-AIN7: Analoger Spannungseingang, kann entweder als 8 Single-Ended-Eingänge oder 4 Differentialeingänge konfiguriert werden.
(Die gemessene Spannung sollte mit dem Modul geteilt werden)
Vorsichtsmaßnahmen
Produktdetails in Bildern
Produkteigenschaften
- Markenname
- NoEnName_Null
- Ursprung
- CN (Herkunft)
- Hochbetriebenes Chemikalienunternehmen
- Keine
- Zustand
- Neu
- Typ
- Modul
- Versorgungsspannung
- 5.5V-12V
- Betriebstemperatur
- 40+85
- Anwendung
- Computer
- Paket
- SMD
Artikelnummer: 1005008818578707
