16 Musik Sound Box BOX-16 Board 16-Ton Elektronische Modul DIY Kit Teile Komponenten Löten Praxis Lernen Kits für Arduino

Produktbeschreibung

Beschreibung
Hinweis: Bei diesem Modul handelt es sich um einen DIY-Bausatz, nicht um ein fertiges Produkt.
Fertigproduktanzeige
Eigenschaften
Die Sechzehn-Ton-Box kann 16 interessante analoge Soundeffekte nach Belieben und unter Ihrer Kontrolle abspielen. Sie ist nicht nur ein elektronisches Spielzeug, sondern auch eine Türklingel oder ein Alarm.
Parameter
Versorgungsspannung: DC 4,5V-5V
Plattengröße: 4,8*4,1cm
Steuerungsmethode: manuelle Codierung + externe Codierung
Schaltungsprinzip
Die gesamte Schaltung besteht aus einem 9561-Ton-Integrierten-Schaltkreis als Kern, mit vier Binärcode zur Kodierung von 9561 Betriebszuständen, wodurch 16 verschiedene analoge Klänge erzeugt werden. Die gesamte Schaltung umfasst eine Rauschgeneratorschaltung, eine grundlegende zusätzliche Steuerschaltung und eine Steuerschaltung, die Binärcode-Schaltung und vieles mehr.
1. Schallgenerierende Schaltung, U2 9561 mit Transistor Q1 und passivem Summer LS1.
2. Grundlegende Steuerkreise, mit zwei binären digitalen Steuerungen U3, die vier Arten von Arbeitszuständen auswählen, lassen sie die vier grundlegenden Akustiken nach Bedarf erzeugen.
3. Die zusätzliche Steuerschaltung verwendet die vier Zustände von zwei binären digitalen Widerständen R1, R2, R4, R5, um eine Kombination aus vier verschiedenen Werten zu erzeugen, die den externen Vibrationswiderstandswert von 9561 ändern. Dies verändert die Schwingungsparameter, wobei die Änderung der Schwingungsparameter nicht nur die Schwingungsfrequenz verändert, sondern auch eine Vielzahl neuer Klänge hervorbringt.
Kombinieren Sie den Basissteuerkreis und den zusätzlichen Steuerkreis, bilden Sie einen vollständigen Steuerkreis, der durch die vier Binärcodierungen A B C D gesteuert wird, sodass 9561 16 verschiedene Töne erzeugt.
4. Die binäre Encoder-Schaltung, der Schalter S1 - S4, der Widerstand R6 - R9 usw. bilden den binären Encoder. S1, S2, S3, S4 entsprechen den vier binären Ziffern A, B, C, D. Schalterstellung 0, Schalterstellung 1. Die vier binären Ziffern A, B, C, D werden über die Steuereinheit 9561 erzeugt.

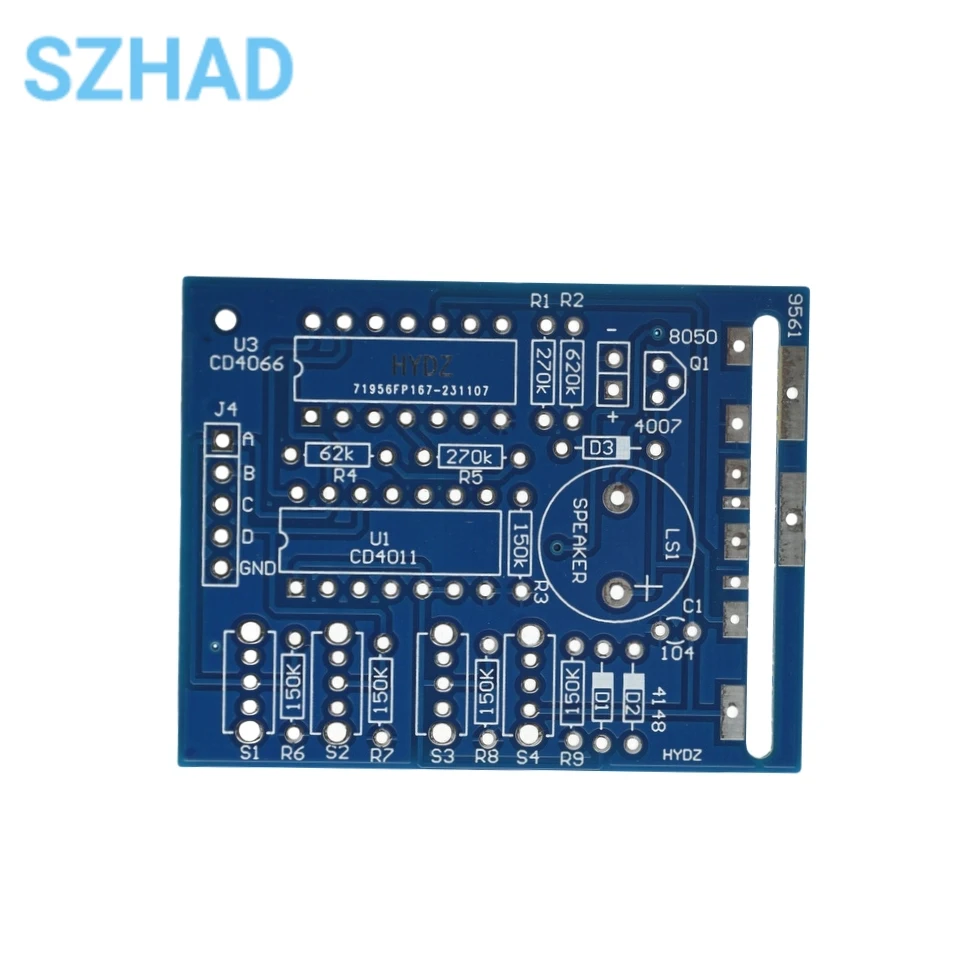

Produktdetails in Bildern
