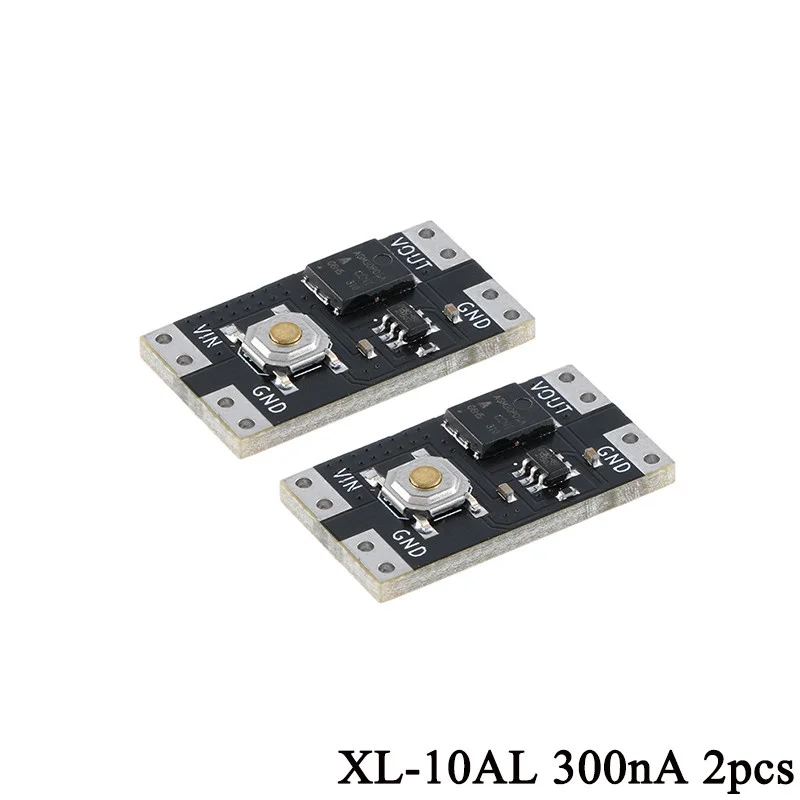

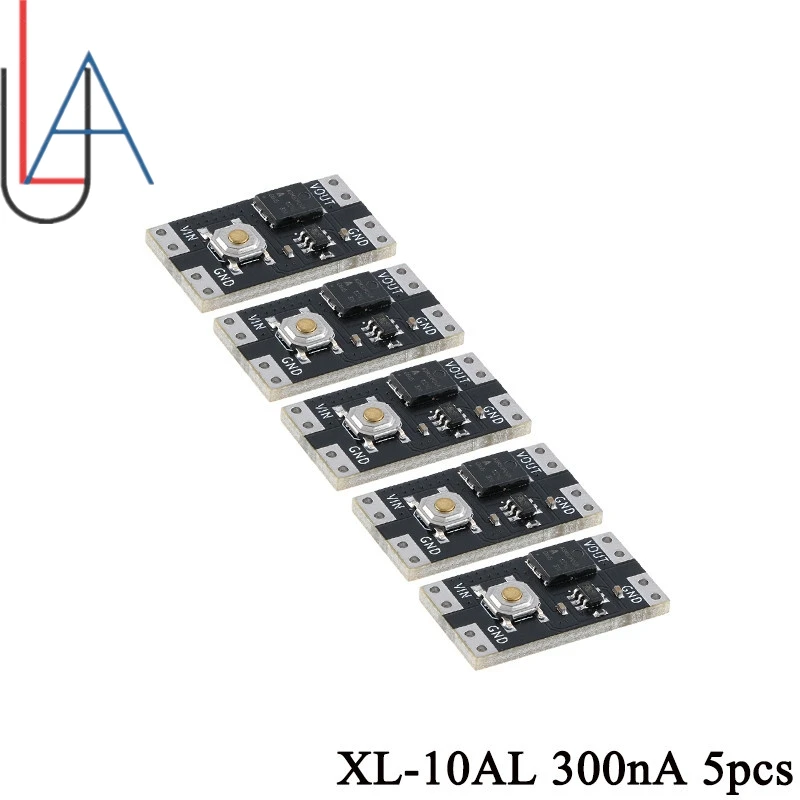

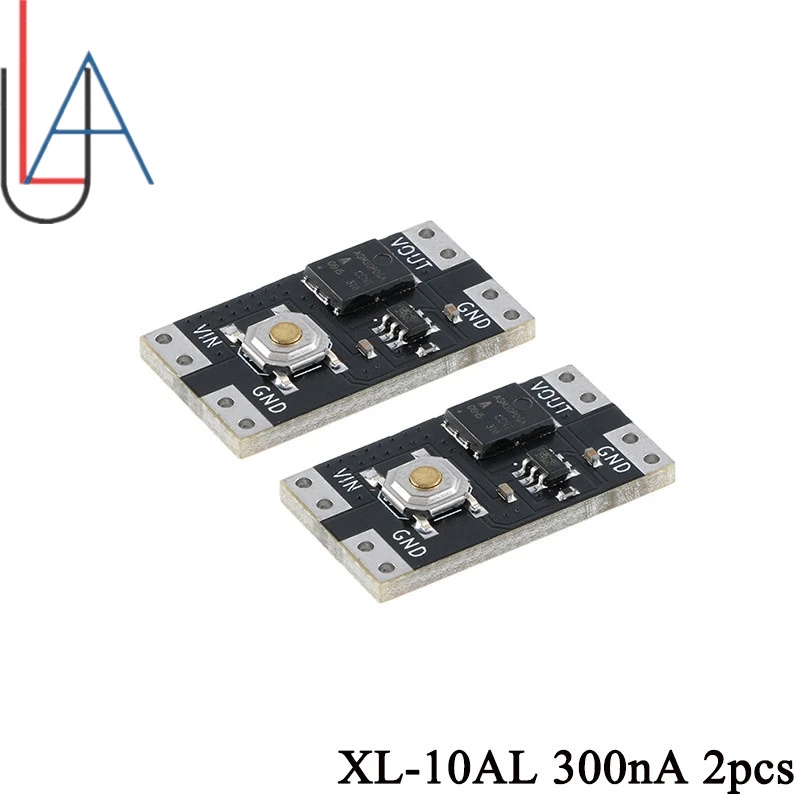

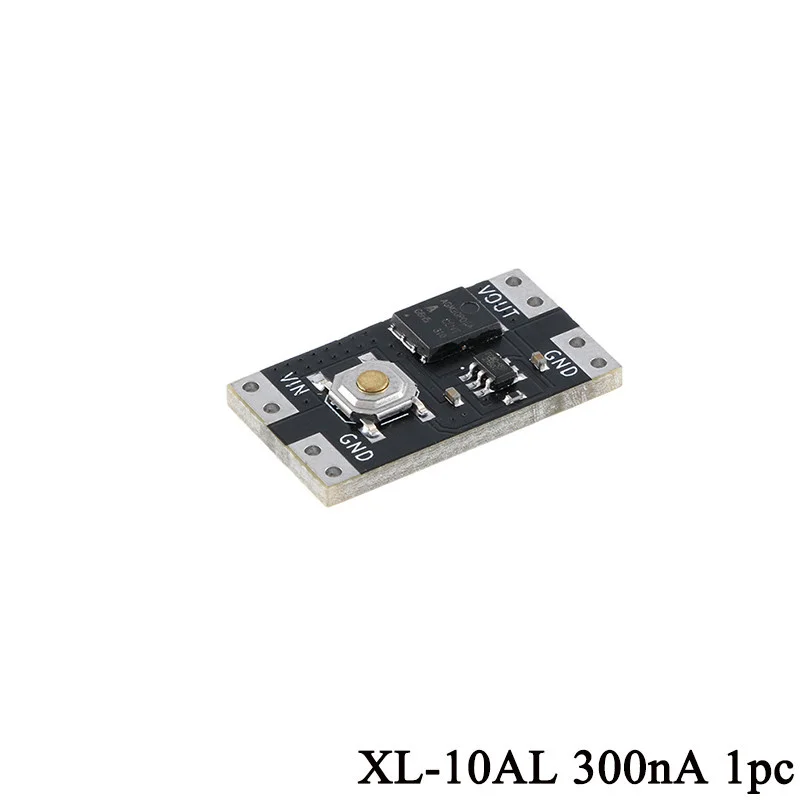

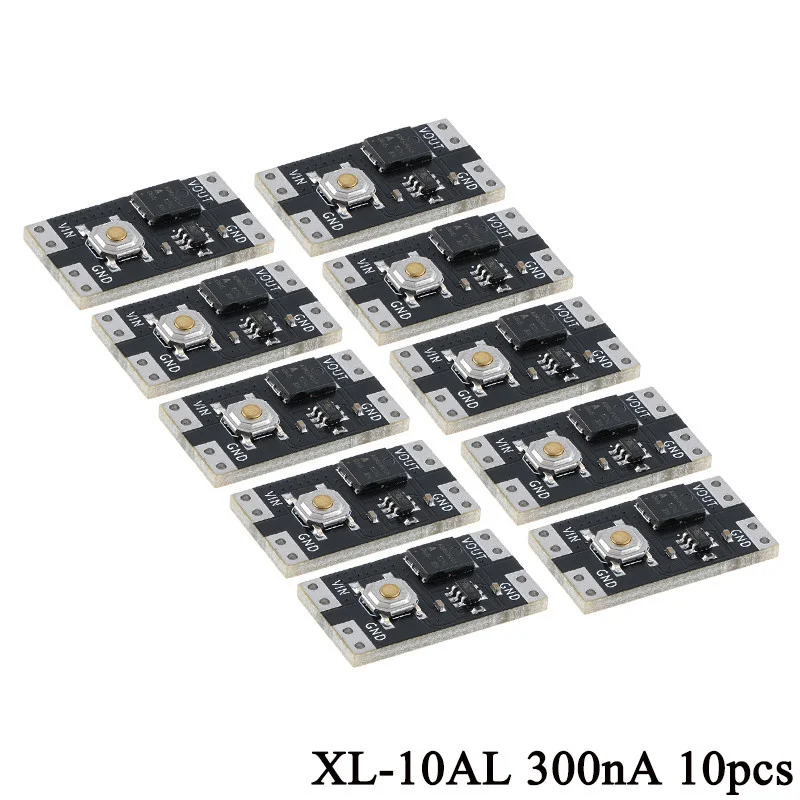

LAUBEI 10 Stück/1 Stück XL-10AL XL-10AH Single Bond Button Bistabiles Micro One Key Switch Modul 3,5–5,4 V 4,5–26 V 300 nA 1,3 uA Last 10 A

Produktbeschreibung

Modulbeschreibung
Die XL-10AH und XL-10AL sind jeweils Weitspannungs- und Niedrigleistungsversionen. Diese Modulserie kann die gleiche Funktion wie selbstverriegelnde Schalter erreichen, indem der Schalter leicht berührt wird, um die Stromversorgung ein- und auszuschalten. Sie können eine Last mit einem maximalen Schaltstrom von 10 A unterstützen, und ihr Stromverbrauch ist im ausgeschalteten Zustand extrem niedrig. Die XL-10AL-Stromverbrauchsversion kann bei einer Betriebsspannung von 5 V einen statischen Stromverbrauch im ausgeschalteten Zustand von etwa 300 nA unterstützen, während die XL-10AH-Weitspannungsversion einen Weitspannungsbereich von 4,5–26 V unterstützen kann und der statische Stromverbrauch im ausgeschalteten Zustand etwa 1,3 µA beträgt. Die hervorragende Leistung des Moduls deckt die für die meisten DC-Lasten erforderliche Betriebsspannung und den Betrieb ab. Das kleine
Parameter-Einführung
Modell: XL-10AL/XL-10AH
Betriebsspannung
XL-10AL: 3 5-5.4V
XL-10AH: 4 5-26V
Statischer Stromverbrauch: (Stichprobenprüfung weist Abweichungen auf, ist aber nicht signifikant)
XL-10AL: 300 nA (5V Spannungsmessung)
XL-10AH: 1,3 µA (12V Spannungsmessung)
Laststrom
XL-10AL: 10A (5V Spannungsprüfung für 30 Minuten)
XL-10AH: 10A (12V Spannungstest für 30 Minuten)
Druckabfall
XL-10AL: 130 mV (Messung bei 5 V, 10 A)
XL-10AH: 120 mV (12 V 10 A Spannungsmessung)
4, Vorsichtsmaßnahmen
1. Bezüglich des Laststroms kann der XL-10AL bei 5V über einen langen Zeitraum betrieben werden und dabei sehr heiß werden. Nach einem 30-minütigen Langzeitlauf-Test bei einer Raumtemperatur von etwa 25 °C wird jedoch nicht empfohlen, bei einer Spannung unter 4V mit einem hohen Strom von 10A zu betreiben. Bei niedriger Spannung wird die Erwärmung zu hoch sein und es besteht die Gefahr, dass das Modul durchbrennt. Bei XL-10AH wird ein Betrieb mit 10A bei einer Spannung unter 7V nicht empfohlen.
2. Bei geringem Strom ist die Eingangsspannung des Moduls im Wesentlichen gleich der Ausgangsspannung. Bei einem hohen Strom von 10A kann die Spannungsabfall (MAX) 170 mV erreichen, was schwer zu vermeiden ist und akzeptiert werden muss.
3. Berühren Sie bei der Verwendung des Moduls die Eingangs- und Ausgangsanschlüsse des Moduls nicht mit Ihren Händen oder anderen Gegenständen mit statischer Elektrizität oder niedrigem Widerstand, da dies zu einem instabilen Betrieb des Moduls führen kann.

Produktdetails in Bildern

Produkteigenschaften

Markenname

SAMIROB

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

3.5-5.4V 4.5-26V

Verlustleistung

low

ist kundenspezifisch

Ja

Betriebstemperatur

normal

Anwendung

Computer

Smart Electronics Experiment

Switch And Sensor For Arduino STM32
