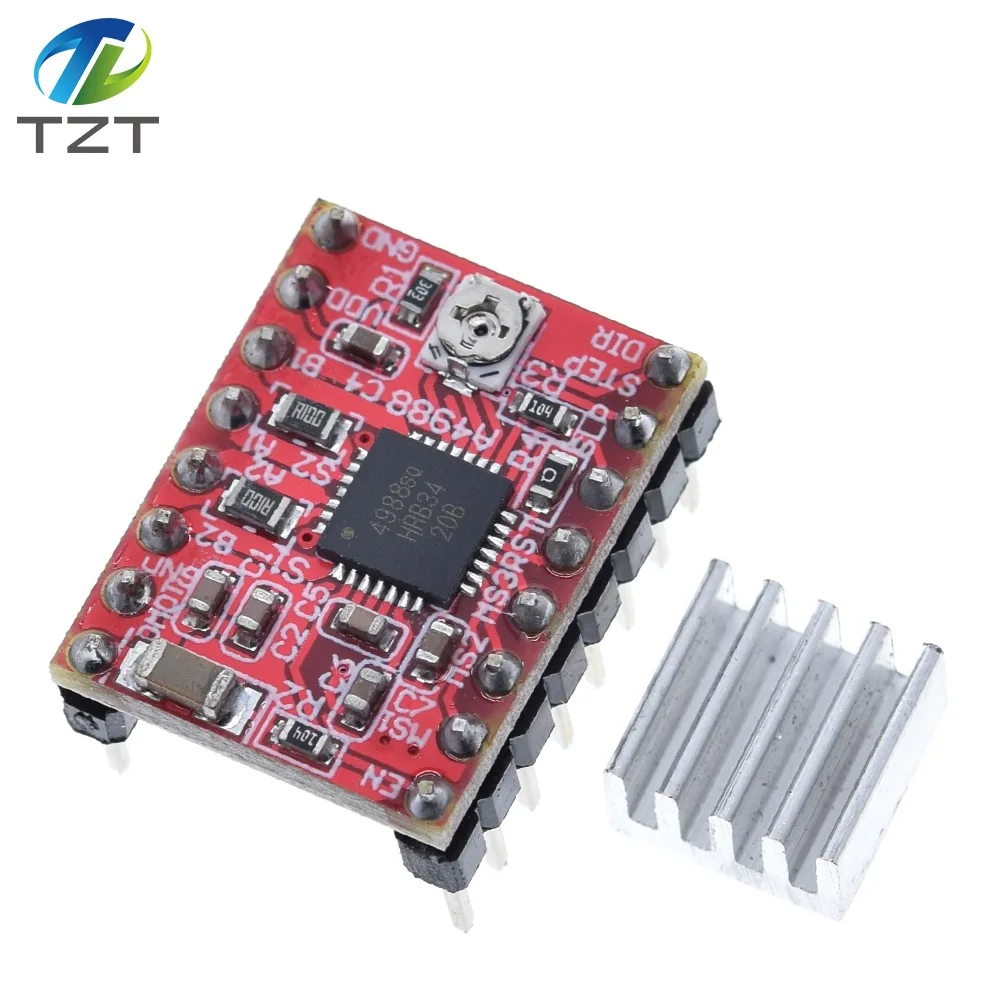

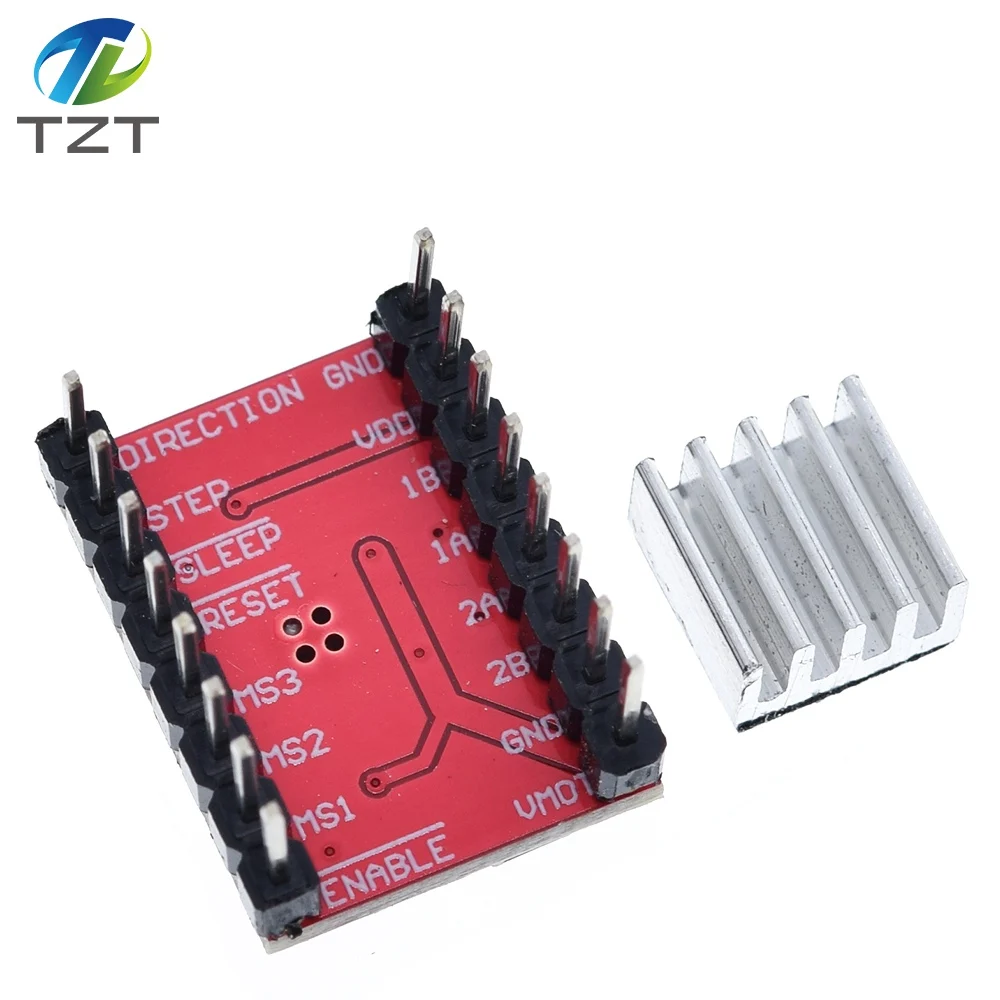

TZT 1/3PCS A4988 Schrittmotor-Antriebsmodul mit Kühlkörper für Rampen 1.4 für Arduino

Produktbeschreibung

A4988 ist ein kompletter Mikroschrittmotortreiber mit integriertem Übersetzer für einfache Bedienung.Dieses Produkt ist in den Schrittmodi Voll-, Halb-, 1/4-, 1/8- und 1/16-Schrittmodus erhältlich und steuert bipolare Schrittmotoren mit einer Ausgangsleistung von bis zu 35 V und ± 2 A. Der A4988 verfügt über einen Stromregler mit fester Ausschaltzeit, der in langsamem oder gemischtem Abklingmodus arbeitet.Der A4988-Konverter ist der Schlüssel zur einfachen Umsetzung.Solange der "Schritt"-Eingang einen Impuls ausgibt, treibt er den Motor um eine Mikroschritt aus.Es gibt keine Phasenfolgetabellen, Hochfrequenz-Steuerleitungen oder komplexe Schnittstellen zum Programmieren.Die A4988-Schnittstelle eignet sich sehr gut, wenn der komplexe Mikroprozessor nicht verfügbar ist oder überlastet ist.
Im Mikroschritt-Betrieb wählt die A4988-Chopping-Steuerung automatisch den aktuellen Abklingmodus (Langsam oder Gemischt) aus.Im gemischten Abklingmodus ist das Gerät zunächst auf einen festen Abklingzeitraum für den schnellen Abklingbetrieb eingestellt, danach folgt der Rest des langsam abklingenden Zeitraums.Das gemischte Verzerrungsstrom-Steuerungssystem führt zu reduzierten hörbaren Motorgeräuschen, erhöhter Schrittgenauigkeit und reduziertem Stromverbrauch.Eine interne Synchron-Gleichrichtungssteuerung ist vorhanden, um den Stromverbrauch bei der Pulsdämpfungsmodulation (PWM) zu verbessern.Der interne Schaltkreisschutz umfasst: thermische Abschaltung mit Hysterese, Unterspannungssperre (UVLO) und Übergangsschutz.Spezielle Leistungssequenzen.
A4988 Oberflächenmontage-QFN-Gehäuse (ES), Größe 5 mm × 5 mm, nominale Gesamthöhe des Gehäuses 0,90 mm, mit freiliegender Kontaktfläche für verbesserte Wärmeableitung.Dieses Paket ist Pb (Suffix-T) und verfügt über eine 100%ige matte Zinnbeschichtung der Leadframes.
Merkmale und Vorteile
· Niedriger RDS (On) Ausgang
Automatische Erkennung / Auswahl des Stromabfallmodus
Mischen Sie mit langsamen Stromabfallmodi.
Synchron-Gleichrichtung für geringe Verlustleistung
· Interner UVLO
· Gegenstromschutz
· 3,3- und 5-V-kompatible Logikversorgung
· Thermische Abschaltvorrichtung
· Erdschluss-Schutz
· Lastkurzschlussschutz
· Optionale Schrittweiten-Modi: voll, 1/2, 1/4, 1/8 und 1/16

Produktdetails in Bildern

Produkteigenschaften

Markenname

DIYTZT

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

..

Verlustleistung

..

ist kundenspezifisch

Ja

Anwendung

Computer

Paket

SMD
