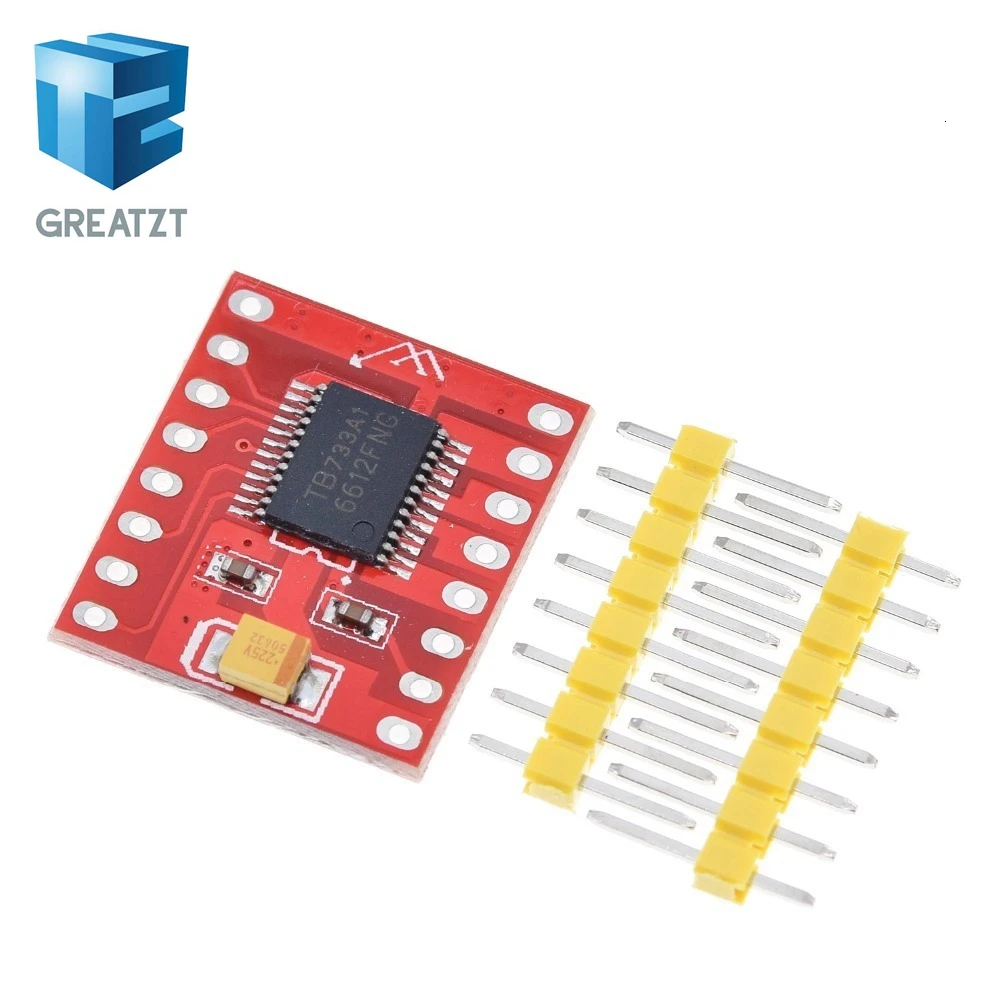

GREATZT TB6612 Dual Motor Driver 1A TB6612FNG Mikrocontroller Besser als L298N für Arduino

Produktbeschreibung

Beschreibung
Der TB6612FNG Motortreiber kann bis zu zwei Gleichstrommotoren mit einem konstanten Strom von 1,2 A (3,2 A Spitze) steuern. Zwei Eingangssignale (IN1 und IN2) können verwendet werden, um den Motor in einem von vier Funktionsmodi zu steuern – CW, CCW, Kurzbremsung und Stopp. Die beiden Motorausgänge (A und B) können separat gesteuert werden, die Drehzahl jedes Motors wird über ein PWM-Eingangssignal mit einer Frequenz von bis zu 100 kHz geregelt. Der STBY-Pin sollte hochgezogen werden, um den Motor aus dem Standby-Modus zu nehmen.
Die Logikversorgungsspannung (VCC) kann im Bereich von 2,7-5,5 VDC liegen, während die Motorversorgung (VM) auf eine maximale Spannung von 15 VDC begrenzt ist. Der Ausgangsstrom ist mit bis zu 1,2 A pro Kanal (oder bis zu 3,2 A für einen kurzen Einzelimpuls) ausgelegt.
Das Board wird mit allen installierten Komponenten wie abgebildet geliefert. Entkopplungskondensatoren sind an beiden Versorgungsleitungen enthalten. Alle Pins des TB6612FNG sind auf zwei 0,1-Zoll-Pinleisten ausgeführt; die Pins sind so angeordnet, dass die Eingangspins auf der einen Seite und die Ausgangspins auf der anderen Seite liegen.
Eigenschaften
Versorgungsspannung: VM=15V max, VCC=2,7-5,5V
Ausgangsstrom: Iout=1,2A (Durchschnitt) / 3,2A (Spitze)
Standby-Steuerung zum Energiesparen
CW/CCW/kurze Bremse/Stop-Motorsteuerungsmodi
Eingebauter thermischer Abschaltschaltkreis und Unterspannungserkennungsschaltkreis
Alle Pins des TB6612FNG sind auf 0,1" (2,54 mm) Rastermaß herausgeführt.
Filterkondensatoren an beiden Versorgungsleitungen
Abmessungen: 0,8x0,8"
Lieferumfang
1 x Doppelmotortreiber 1A TB6612FNG

Produkteigenschaften

Markenname

GREATZT

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

TB6612FNG

Verlustleistung

TB6612FNG

ist kundenspezifisch

Ja

Betriebstemperatur

40-+85
