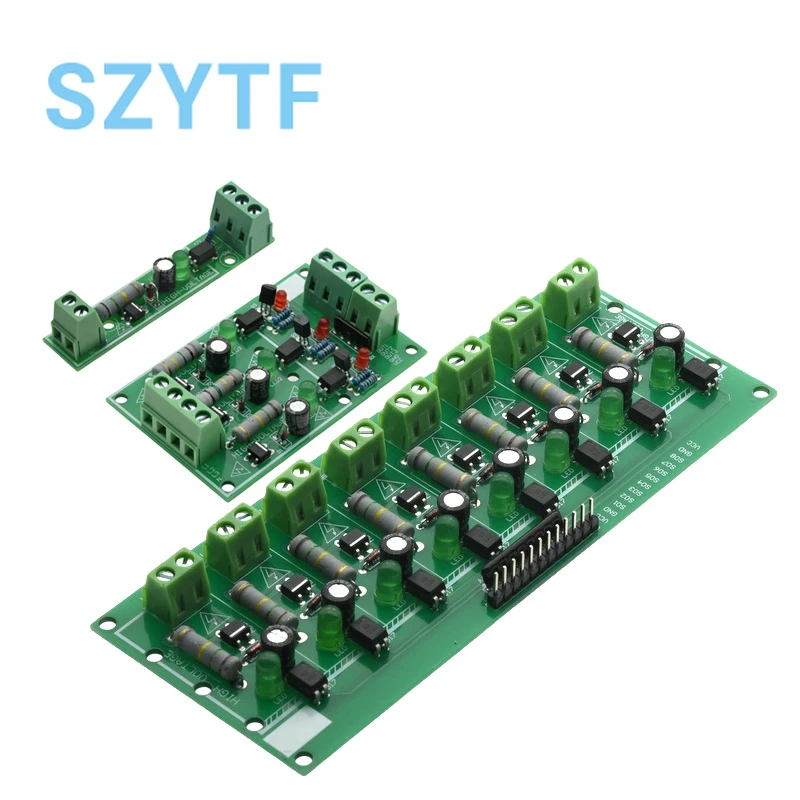

1/3/8-Wege-220-V-AC-Optokopplermodul – Erkennung isolierter Spannung, kompatibel mit SPS-Systemen

Produktbeschreibung

Produktdetails
1 Kanal 220V AC Optokoppler-Erkennungsmodul
Funktion: Kann zur Erkennung des Vorhandenseins von 220 V Wechselstrom verwendet werden
Der TTL-Ausgangspegel kann von einem Mikrocontroller erkannt werden.Die Stromversorgung kann 3–5 V betragen und kann auch an den PLC24V-Pegel angeschlossen werden
Bei der Verbindung mit dem Eingangsanschluss der SPS wird der COM-Anschluss der SPS mit dem 24-V-Eingangsanschluss der Stromversorgung verbunden, der Signalausgang OUT dieser Platine wird angeschlossen und der GND auf der Optokopplerplatine wird mit dem Minuspol der Stromversorgung verbunden.
Der grüne 2P 5.0-Anschluss ist an eine 220-V-Spannung angeschlossen, und der 3P-Anschluss ist an den Eingang des Mikrocontrollers angeschlossen.Die Plattengröße beträgt 73 mm x 15 mm.Sicherheitswarnung
Berühren Sie nach dem Einschalten des Moduls praktischerweise kein Gerät im weißen Rahmen auf der Platine.Weil es Hochspannung ist.Achten Sie auf die Sicherheit von Elektrizität.
3-Wege-Beschreibung
1.Funktion: Testen Sie, ob AC 220 V vorhanden ist. Wenn 220 V anliegen, kann der Optokoppler geerdet werden; andernfalls ist es nicht leitend
Zwei.Ausgangshoch-/Niedrigpegel: Kann zum Testen direkt an die SCM-IO-Schnittstelle angeschlossen werden, die Spannung beträgt 3–5 V
3.Anpassbar an SPS-Anschlüsse, kompatibel mit fast allen SPS-Eingängen

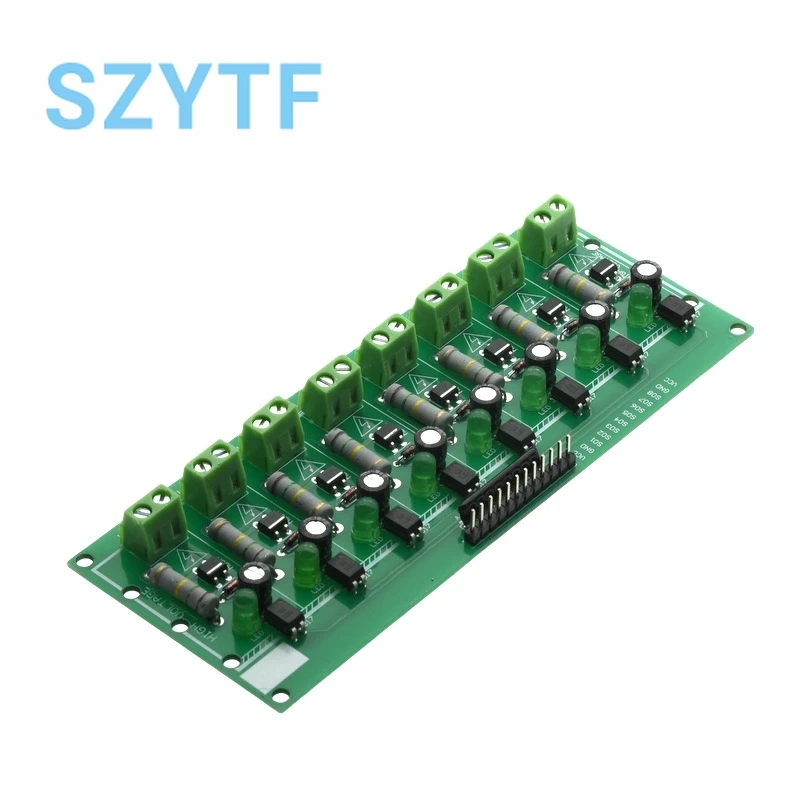

8-fach Beschreibung
Funktion: Testen Sie, ob AC 220 V vorhanden ist
Ausgangs-TTL-Pegel: MCU kann zum Testen verwendet werden, die Spannung beträgt 3–5 V, Ausgang kann an PLC24V angeschlossen werden
Verkabelung: Beim Anschluss des SPS-Eingangs wird der COM-Anschluss der SPS an die 24-V-Stromversorgung angeschlossen, das Eingangsende wird an den Signalausgang S1-S8 der Platine angeschlossen und der Optokoppler GND wird an den Minuspol der Stromversorgung angeschlossen Versorgung.
Der blaue 5.0-Anschluss ist an die 220-V-Spannung angeschlossen, und der gelbe Pin ist der Signalausgang.
Wenn die 220-V-Spannung normal ist, gibt es einen niedrigen Pegel aus; Wenn der 22OV ausgeschaltet ist, gibt er einen hohen Pegel aus.Hinweis
Berühren Sie nach dem Einschalten des Moduls keinen Teil des weißen Drahtrahmens auf der Platine, da dieser unter Hochspannung steht. Achten Sie auf die elektrische Sicherheit.

Produktdetails in Bildern

Produkteigenschaften

Markenname

SZYTF

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul

Versorgungsspannung

N/A

Verlustleistung

B/A

Betriebstemperatur

N/A

Anwendung

Computer
