integrierte Schaltung

1/3/5PCS TP5100 doppel einzigen lithium-Batterie Lade Management Kompatibel 2A Wiederaufladbare Lithium Platte 18650 TP5100 4,2 V 8,4 V

5,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 13–22 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

Beschreibung
Der TP5100 ist ein doppelter Schaltregler (Buck) für 8,4 V und ein Einzelzellen-Lithiumbatterie-Ladeverwaltungschip für 4,2 V. Sein ultrakompaktes QFN16-Gehäuse und die einfache externe Schaltung machen den TP5100 ideal für tragbare Geräte und Anwendungen zur Lademanagement von hohen Strömen. Gleichzeitig verfügt der TP5100 über einen integrierten Eingangsüberstrom-, Unterspannungs-, Übertemperatur-, Kurzschlussschutz, Batterietemperaturüberwachung und Verpolungsschutz.
Der TP5100 verfügt über einen weiten Eingangsspannungsbereich von 5V-18V, eine duale Batterie-Trickle-Ladung mit Vorladung, Konstantstrom, Konstantspannung in drei Phasen. Der Vorladestrom und der Trickle-Ladestrom werden über einen externen Widerstand eingestellt, wobei der maximale Ladestrom bis zu 2A beträgt. Der Schaltmodus des TP5100 mit einer Frequenz von 400kHz ermöglicht die Verwendung eines kleineren externen Bauteils, und die Ladung mit hohem Strom erzeugt dennoch eine geringe Wärmeentwicklung.
TP51OO eingebauter Leistungs-PMOSFET, Anti-Einbruch-Schaltung, daher kein Anti-Einbruch-Schutz und andere externe Schottky-Diode.
Eigenschaften
Doppelte 8,4V / 4,2V Lithium-Akkus
Programmierbarer Ladestrom. 0,1A-2A
Programmierbarer konstanter Vorladestrom 10 % -100 %.
Großer Betriebsspannungsbereich, maximale Reichweite 18V
Rote und grüne LED-Ladestatusanzeige
Chip-Temperaturschutz, Überstromschutz, Unterspannungsschutz
Batterietemperaturschutz, Rückwärtsbatterieabschaltung, Kurzschlussschutz
Schaltfrequenz 400 kHz, nutzbare Induktivität 20 uH und mehr
PWR_ON Power-Batterie zur Schaltsteuerung

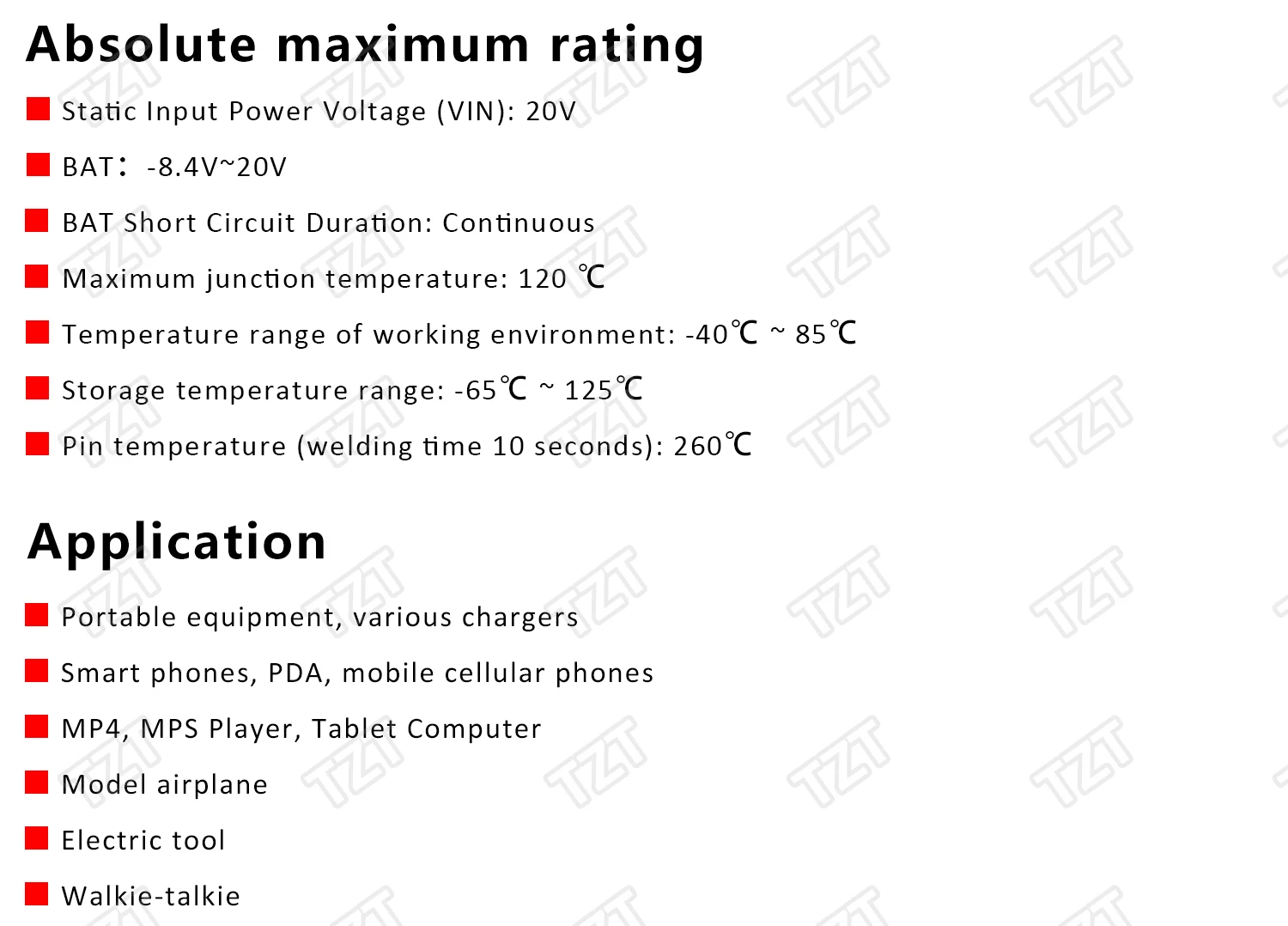

Maximale Nennwerte
Statische Eingangsspeisespannung (VlN): 20V
BAI: -8.4V-20V
BAT Kurzschlussdauer: Kontinuierlich
Betriebsumgebung Temperaturbereich: -40 ° -85 °
Lagertemperaturbereich: -65 °C - 125 °C

Produktdetails in Bildern

1/3/5PCS TP5100 doppel einzigen lithium-Batterie Lade Management Kompatibel 2A Wiederaufladbare Lithium Platte 18650 TP5100 4,2 V 8,4 V – Detail 1

1/3/5PCS TP5100 doppel einzigen lithium-Batterie Lade Management Kompatibel 2A Wiederaufladbare Lithium Platte 18650 TP5100 4,2 V 8,4 V – Detail 2

1/3/5PCS TP5100 doppel einzigen lithium-Batterie Lade Management Kompatibel 2A Wiederaufladbare Lithium Platte 18650 TP5100 4,2 V 8,4 V – Detail 3

1/3/5PCS TP5100 doppel einzigen lithium-Batterie Lade Management Kompatibel 2A Wiederaufladbare Lithium Platte 18650 TP5100 4,2 V 8,4 V – Detail 4

1/3/5PCS TP5100 doppel einzigen lithium-Batterie Lade Management Kompatibel 2A Wiederaufladbare Lithium Platte 18650 TP5100 4,2 V 8,4 V – Detail 5

1/3/5PCS TP5100 doppel einzigen lithium-Batterie Lade Management Kompatibel 2A Wiederaufladbare Lithium Platte 18650 TP5100 4,2 V 8,4 V – Detail 6

1/3/5PCS TP5100 doppel einzigen lithium-Batterie Lade Management Kompatibel 2A Wiederaufladbare Lithium Platte 18650 TP5100 4,2 V 8,4 V – Detail 7

1/3/5PCS TP5100 doppel einzigen lithium-Batterie Lade Management Kompatibel 2A Wiederaufladbare Lithium Platte 18650 TP5100 4,2 V 8,4 V – Detail 8

1/3/5PCS TP5100 doppel einzigen lithium-Batterie Lade Management Kompatibel 2A Wiederaufladbare Lithium Platte 18650 TP5100 4,2 V 8,4 V – Detail 9

Produkteigenschaften

Markenname: DIYTZT
Ursprung: CN (Herkunft)
Hochbetriebenes Chemikalienunternehmen: Keine
Zustand: Neu
Typ: SPANNUNGSREGELER
Versorgungsspannung: 5-18V
Verlustleistung: ..
ist kundenspezifisch: Ja
Betriebstemperatur: 40~85
Anwendung: Computer
Paket: SMD

Artikelnummer: 1005008918435962
