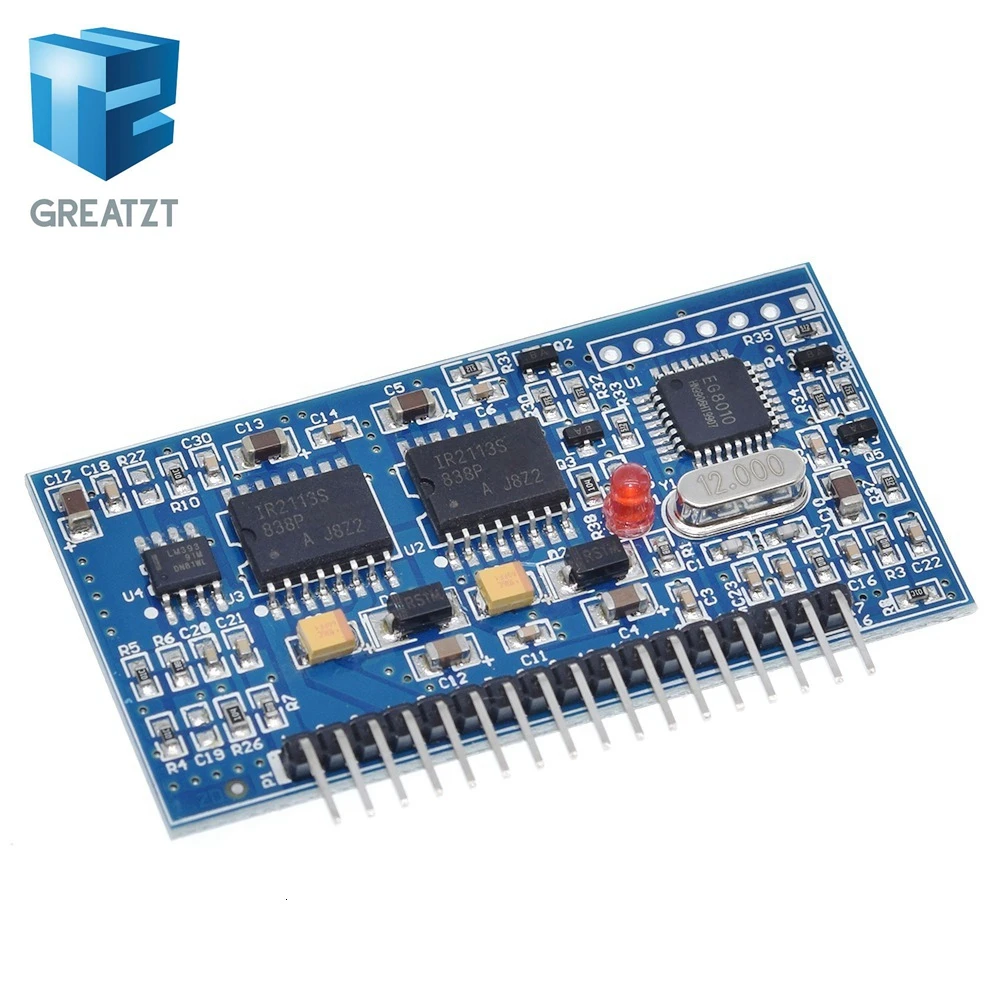

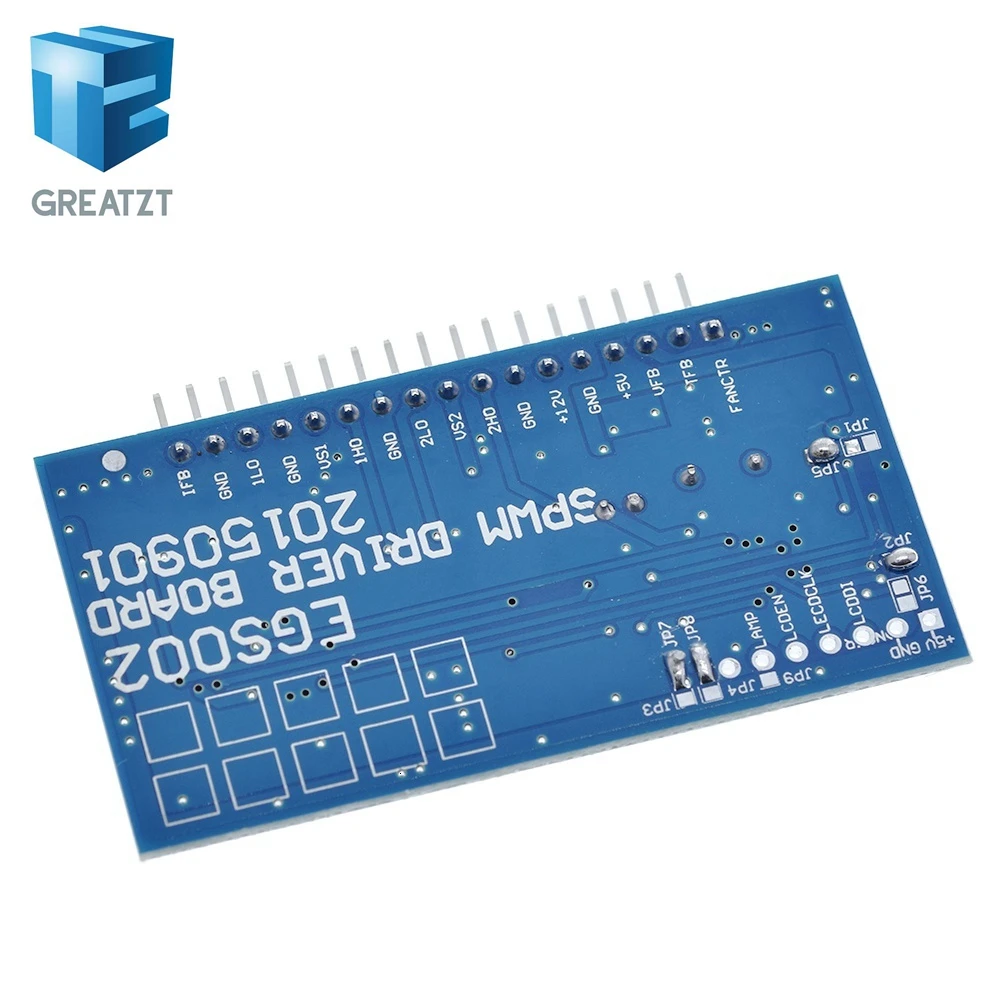

GREATZT 5V DC-AC reiner Sinus-Wechselrichter SPWM-Treiberplatine EGS002 12Mhz Quarzoszillator EG8010 + IR2113 Fahrmodul

Produktbeschreibung

Einführung
EG8010 ist eine digitale Funktion, die eine sehr gute Totzeitkontrolle des Rein-Sinus-Wechselrichter-Generatorchips bietet und in einer zweistufigen DC-DC-AC-Stromwandlungsstruktur oder einem einstufigen DC-AC-Stromfrequenztransformator-Boost-Architektur verwendet wird. Externer 12-MHz-Kristalloszillator, um eine hohe Präzision zu erreichen, und die harmonische Verzerrung ist sehr gering, 50 Hz oder 60 HzDer Chip nutzt CMOS-Technologie, die interne Integration des SPWM-Sinusgenerators, die Totzeit-Steuerungsschaltung, den Multiplikatorfaktorbereich, die Sanftanlaufschaltung, die Schutzschaltung, die serielle RS232-Kommunikationsschnittstelle und ein serielles LCD-Treibermodul 1602-Funktionen.
Features
5V Einzelstromversorgung
4-poliger Satz reiner Sinuswellen-Ausgangsfrequenz
50 Hz reine Sinuswelle mit fester Frequenz von 60 Hz reine Sinuswelle mit fester Frequenz 0-100 Hz
reine Sinuswellenfrequenz einstellbar 0–400 Hz reine Sinuswellenfrequenz einstellbar
Unipolare und bipolare Modulation
Kommt mit Deadband-Steuerung, Pin 4, Dead Time
300 nS Totzeit 500 nS Totzeit 1,0 uS Totzeit 1,5 uS Totzeit
Externer 12-MHz-Kristalloszillator
PWM-Trägerfrequenz 23,4 kHz
Spannung, Strom, Echtzeit-Temperaturrückmeldung
Überspannungs-, Unterspannungs-, Überstrom- und Überhitzungsschutz
Der Softstart-Modus-Pin stellt die Reaktionszeit von 1S ein
Serielle Kommunikation zum Einstellen der Ausgangsspannung, -frequenz und anderer Parameter
Das externe serielle LCD-Modul 1602 zeigt den Wechselrichter an
Informationen zu Spannung, Frequenz, Temperatur und Strom
Anwendungen
Einphasiger Wechselrichter mit reiner Sinuswelle

Produkteigenschaften

Markenname

GREATZT

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul

Versorgungsspannung

5V

Verlustleistung

..

ist kundenspezifisch

Ja

Betriebstemperatur

40-+85
