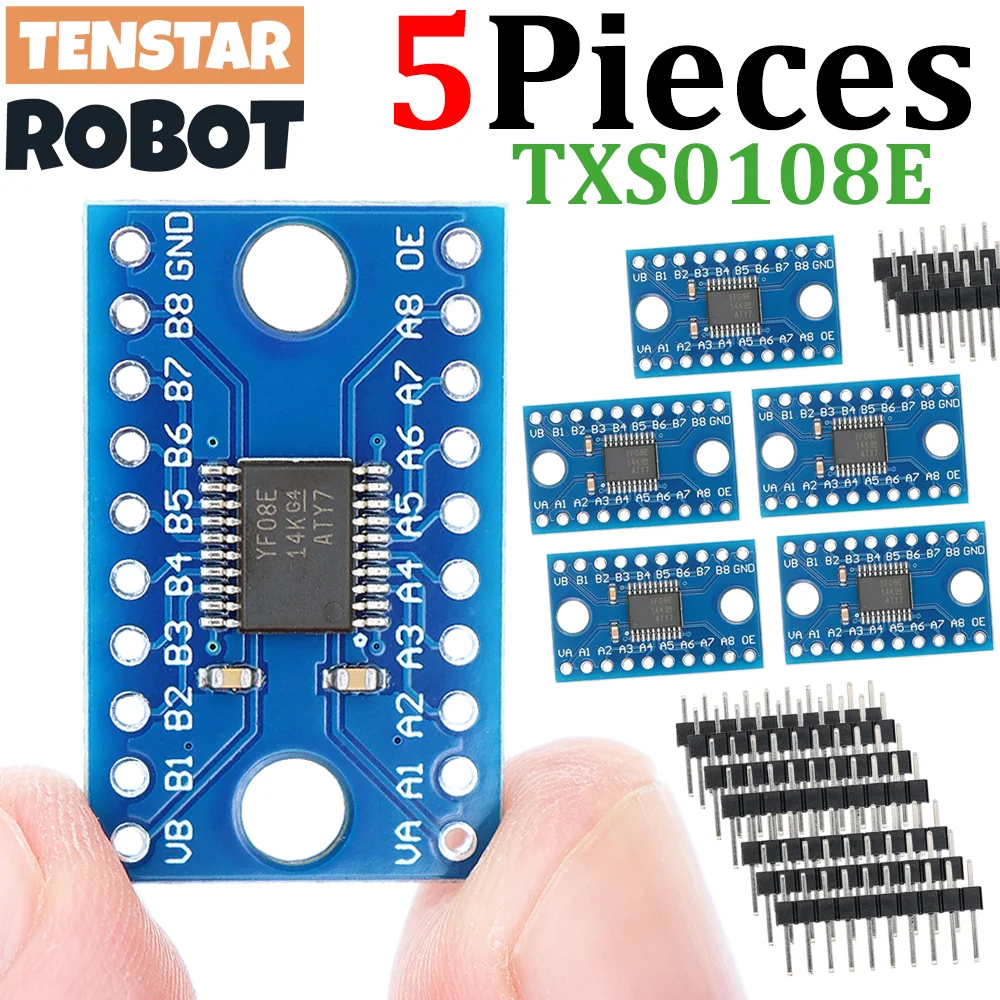

TENSTAR 5 Stück TXS0108E Modul 8-Kanal-Logikpegelwandler Bidirektionaler Hochgeschwindigkeits-Vollduplex-Shifter 3,3 V 5 V TXS0108

Produktbeschreibung

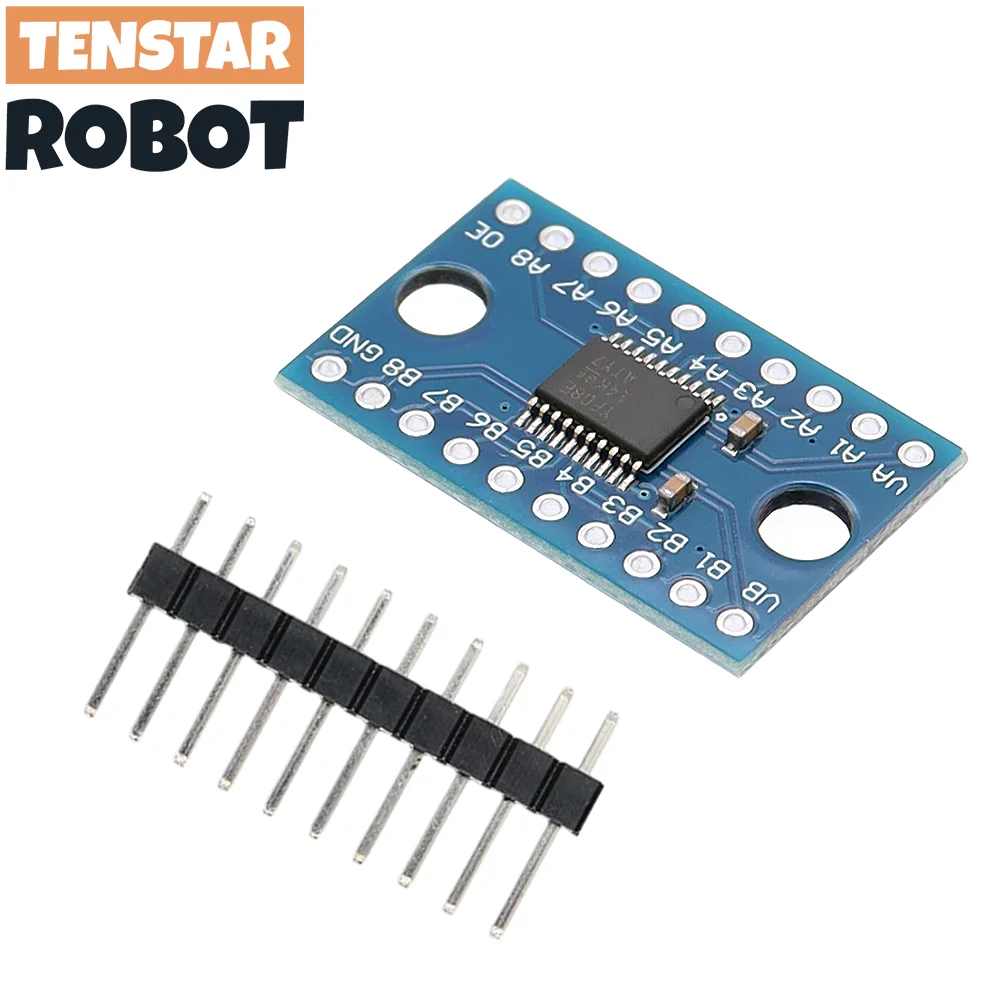

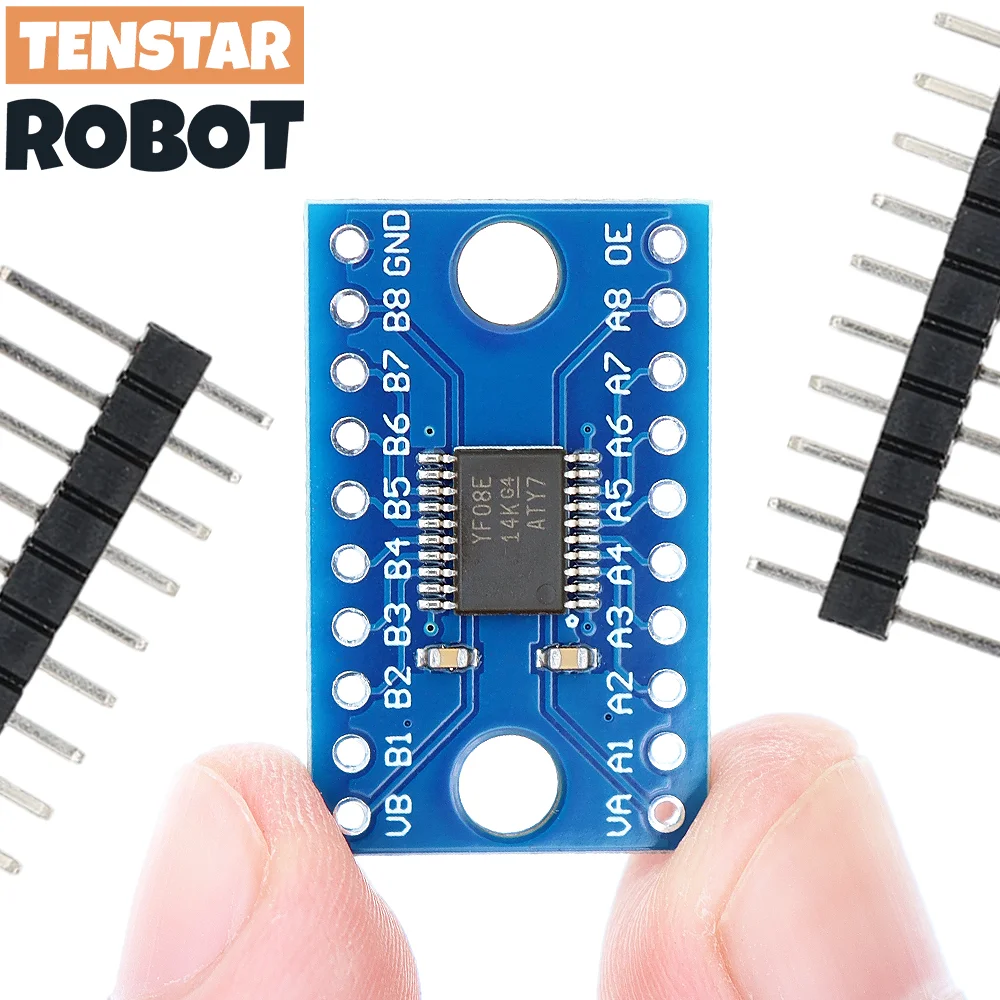

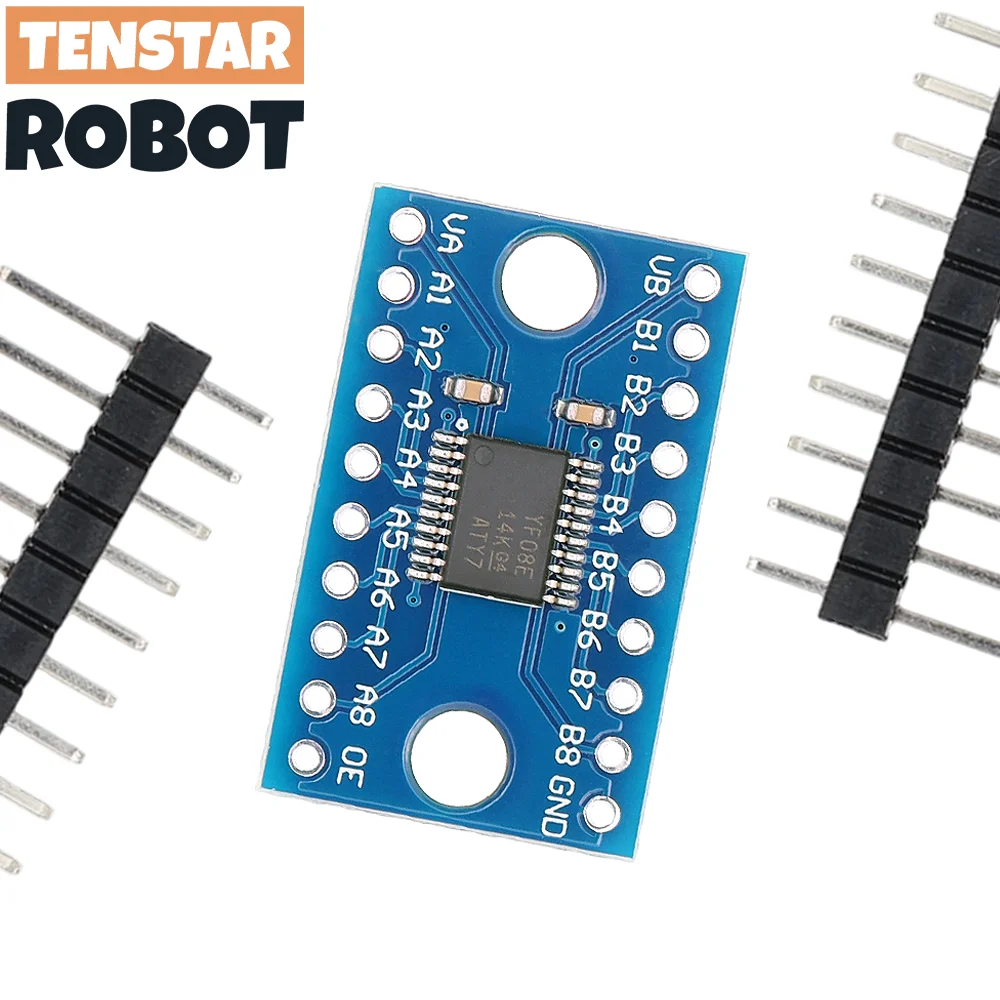

TXS0108E Modul
Dieses Modul verwendet den TXS0108E-Chip, einen 8-Bit-Wechselrichter mit zwei unabhängigen konfigurierbaren Netzteilen.Der A-Anschluss dient zur Verfolgung von VCCA, der jede Versorgungsspannung von 1 akzeptiert.2 V bis 3.6 V.Der B-Anschluss dient zur Verfolgung von VCCB, der jede Versorgungsspannung von 1 akzeptiert.65 V bis 5.5 V.Dies ermöglicht eine bidirektionale Spannungsübersetzung zwischen einem der folgenden Niederspannungsversorgungsknoten: 1.2 V, 1.5 V, 1.8 V, 2.5 V, 3.3 V und 5 V.Wenn der Eingang „OE“ „Ausgang Enable“ niedrig ist, befinden sich alle Ausgänge in einem Zustand mit hoher Impedanz.Um einen Zustand mit hoher Impedanz beim Einschalten oder Ausschalten zu gewährleisten, sollte OE über einen Pulldown-Widerstand nach unten gezogen werden.
Produktspezifikationen
1.Chip angenommen: TXS0108E
2. Hochgeschwindigkeits-Vollduplex-8-Kanal-Füllstandübersetzungsmodul
3. Bietet bidirektionale Kommunikationsfähigkeit
4.Port A unterstützt 1,2 V bis 3,6 V und Port B unterstützt 1,65 V bis 5,5 V (mit VCCA≤ VCCB).
Produktanwendungen
1.Kommunikationskompatibilität zwischen 5-V-Mikrocontrollern und 3,3-V-Modulen sowie 3,3-V-Mikrocontrollern und 5-V-Modulen.
2.Level-Übersetzung für die Kommunikation zwischen Mikrocontrollern und SD-Karten.
3.Level-Übersetzung für die Kommunikation zwischen Mikrocontrollern und seriellen I2C- und SPI-Geräten.
Hinweis: Der OE-Aktiv-IO ist aktiv hoch und sollte an den IO-Port der unteren Spannungsseite angeschlossen werden, um einen Zustand mit hoher Impedanz beim Einschalten oder Ausschalten sicherzustellen.

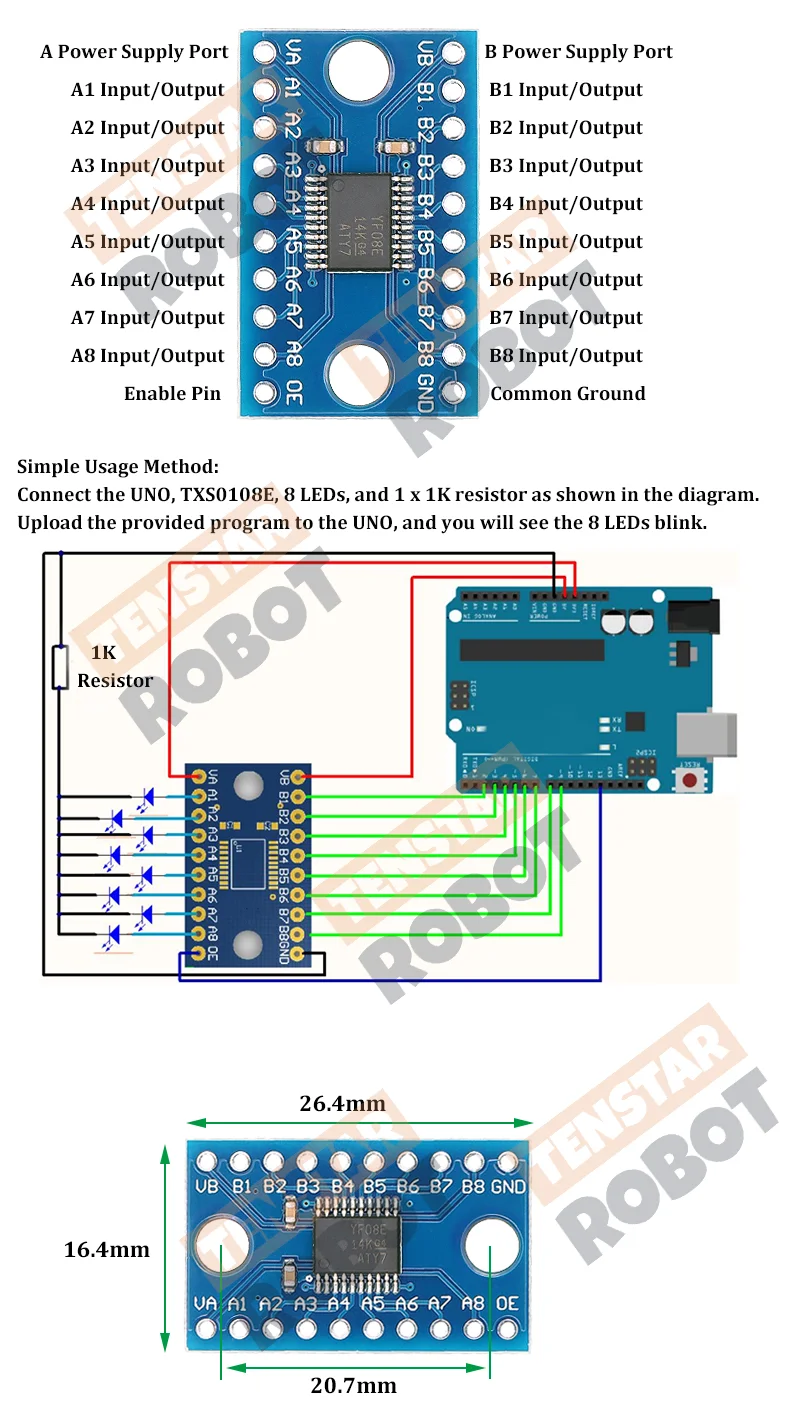

Produktdetails in Bildern

Produkteigenschaften

Markenname

TENSTAR ROBOT

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul

Versorgungsspannung

3.3V5V

Verlustleistung

1

ist kundenspezifisch

Ja

Betriebstemperatur

40+50

Anwendung

Computer

Paket

SMD

Choice

yes
