CH9143 BLE/USB/UART Dreiwege-Funkübertragung Serieller Port TTL-Modul Debugging

Produktbeschreibung

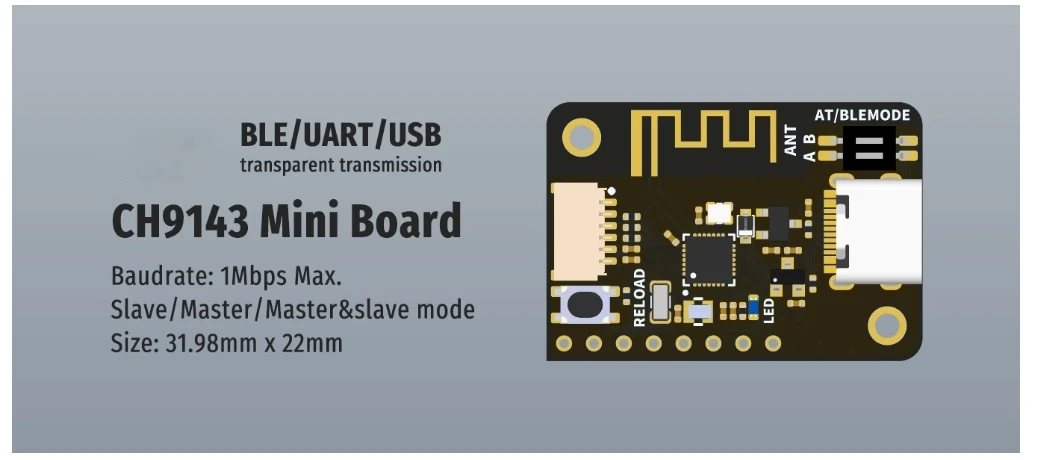

CH9143 BLE/UART/USB
CH9143 ist ein BLE/UART/USB-Dreiwege-Chip, der die Datenübertragung zwischen Bluetooth-, USB-Schnittstellen und seriellen Schnittstellen ermöglicht.Bluetooth unterstützt den Master-Modus, den Slave-Modus und den integrierten Master-Slave-Modus.Im Slave-Modus und im integrierten Master-Slave-Modus können Bluetooth-Kommunikation und -Parameter konfiguriert werden, und BLE4.2 wird unterstützt.Der serielle Anschluss unterstützt AT-Befehlskonfiguration und MODEM-Kommunikationssignale mit einer maximalen Baudrate von 1 Mbps.Gleichzeitig kann es Online-Debugging oder Datenüberwachung über die USB-Schnittstelle, den seriellen Anschluss und Bluetooth des Computers durchführen.

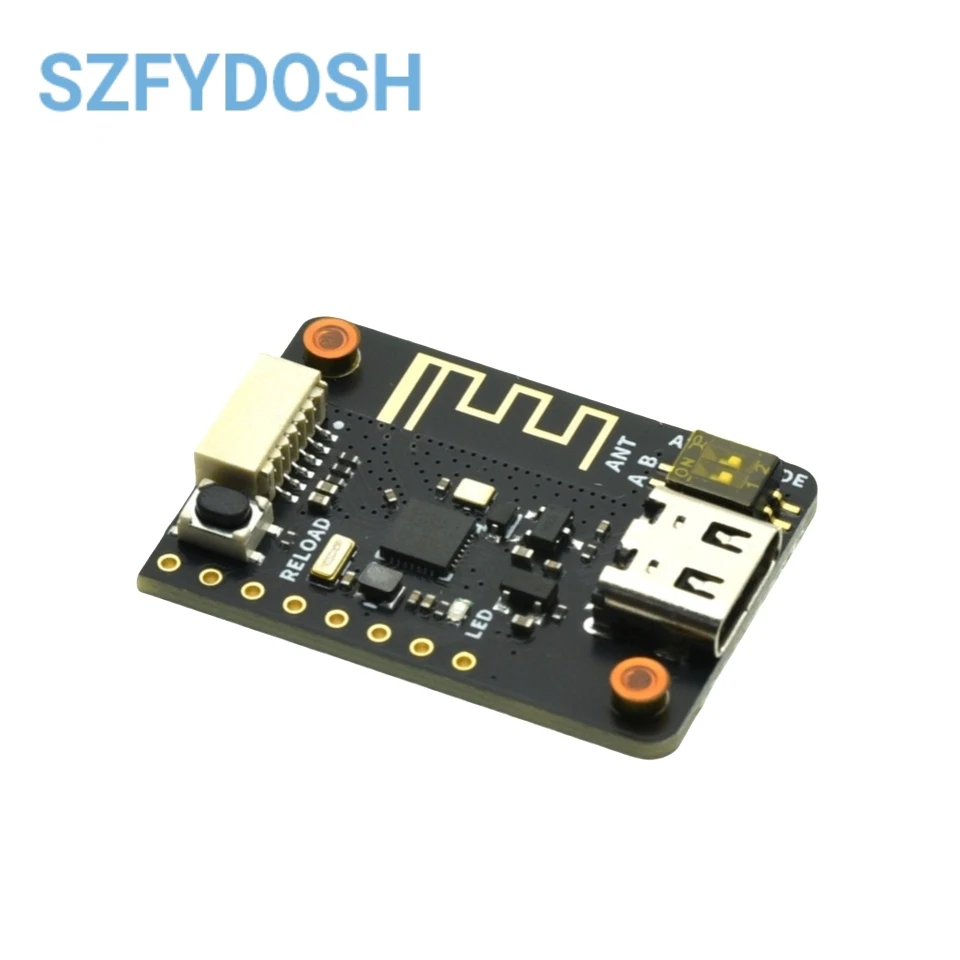

Anweisungen zum AT/BLEMODE-Wahlknopf
A ON, AT-Modus aktiviert
B ON, Slave-Modus aktiviert
Anweisungen für die Taste "RELOAD"
Um die Werkseinstellungen wiederherzustellen, halten Sie die RELOAD-Taste vor dem Einschalten 3 Sekunden lang gedrückt und lassen sie dann los.Während dieses Prozesses leuchtet die Kontrollleuchte nicht.
1.Wenn zwei Platinen gekoppelt werden müssen, wird empfohlen, eine davon über den AT/BLEMODE-DIP-Schalter in den Slave-Modus zu versetzen.Wenn eine Entkopplung erforderlich ist, stellen Sie einfach den Master wieder her.
2.Wenn sich beide Platinen im Master-Slave-Integrationsmodus befinden und entpaart werden müssen, ist es unmöglich zu unterscheiden, welche Platine die Master- und welche die Slave-Platine ist.Daher müssen beide Platinen auf die Werkseinstellungen zurückgesetzt werden.Tatsächlich, wenn Sie wissen, wer der Host ist, müssen Sie nur den Host wiederherstellen.

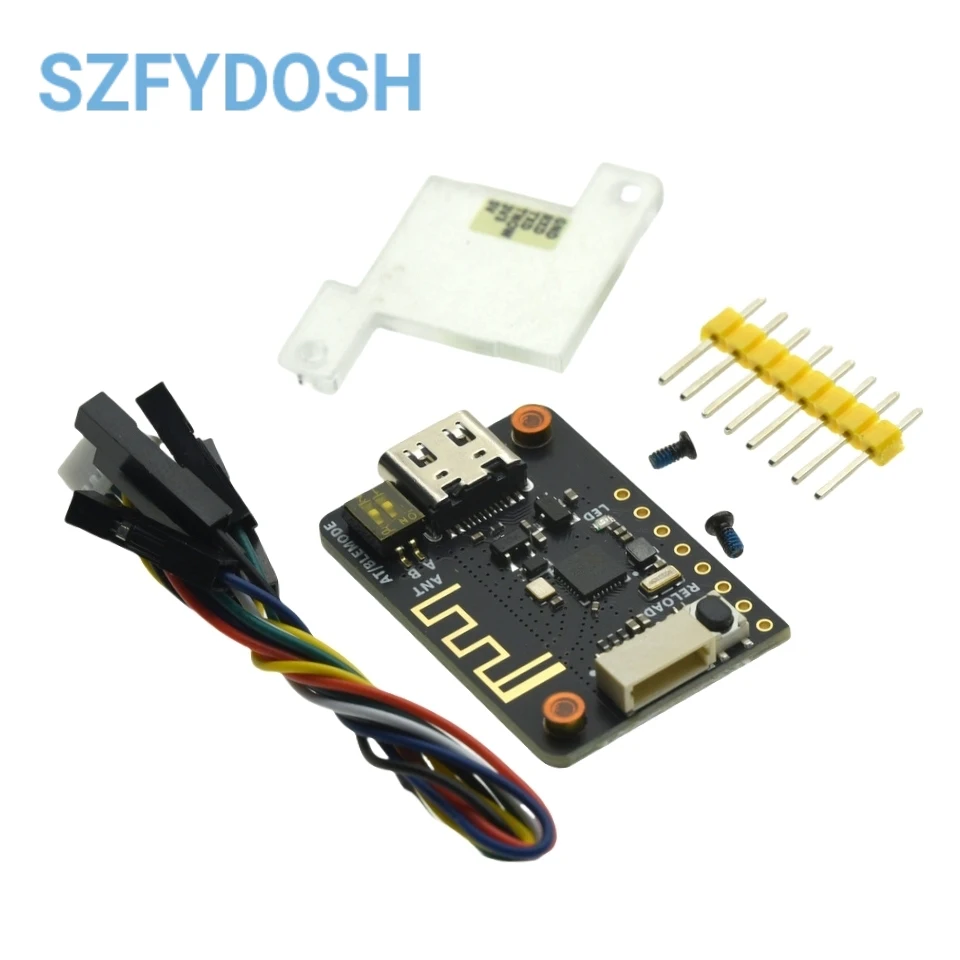

Versandliste
1.CH9143 Modul x 1
2. sh1.0 zu DuPont-Draht-Sammelschiene x 1
3.Acrylplatte x 1
4. M1.6 Schraube x 2

Produktdetails in Bildern

Produkteigenschaften

Markenname

SZFYDOSH

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul

Versorgungsspannung

n/a

Verlustleistung

n/a

ist kundenspezifisch

Ja

Betriebstemperatur

n/a

Anwendung

Computer
