SOTAMIA 1500 W Verstärker-Netzteil Soft-Startplatine 30 A Klasse A Verstärker Leistungsverzögerung Soft-Start-Temperaturschutz

Produktbeschreibung

Produktbeschreibung
��Hauptparameter
Betriebsspannung: 220V
�� Lassen Sie die Last weniger als 1500 W betragen
��Der Steuerschalter ist für den selbstsperrenden und selbstrückstellenden Typ geeignet
��Zwei Schutzschnittstellen, normalerweise offen
��Der Nennstrom des Relais beträgt 30 A, was einer Leistung unter 1000 W standhält.
�� Die Leiterplatte besteht aus 2 mm hochwertiger Glasfaserplatte
��Die Kupferfolie der Leiterplatte ist 2 Unzen
��Die Größe der Leiterplatte beträgt 77,5 mm x 88 mm.
��Der Abstand von vier symmetrischen Löchern beträgt 69 x 79,5 mm
Die Hauptfunktion
1. Unterdrücken Sie den Einschaltstrom des Leistungsverstärkers beim Start, da die Leistung des Transformators für Klasse-A- und Hochleistungsverstärker groß ist, die Lastimpedanz extrem niedrig ist und die Kapazität des Netzteil-Filterkondensators zu groß ist, was zu einem übermäßigen Strom beim Start des Leistungsverstärkers führt, der die Gleichrichterbrücke und den Filterkondensator leicht beschädigen kann.
2. Wenn die Temperatur des Kühlkörpers der Leistungsverstärkerplatine 75 Grad überschreitet, kann die Platine die Stromzufuhr sofort unterbrechen, und der Leistungsverstärker wird nicht überhitzt und durchbrennen. Bis die Temperatur des Kühlkörpers unter 75 Grad fällt, kann der Leistungsverstärker wieder eingeschaltet werden, andernfalls kann der Leistungsverstärker nicht eingeschaltet werden.
�� Schaltplan
Nur als Referenz
Änderungen ohne vorherige Ankündigung vorbehalten.!!!
Wenn der Startschalter KT gedrückt wird und der Schutzanschluss normalerweise offen ist (wenn der Anschluss geschlossen ist, kann er nicht gestartet werden), leuchtet die Arbeitsanzeige-LED beim Start auf, das Strombegrenzungsrelais (K01) wird geschlossen, das Strombegrenzungsmodul wird an die 220V-Schleifenstrombegrenzung angeschlossen, es erfolgt eine Verzögerung von 3 Sekunden, das Durchgangsrelais (K02) wird geschlossen, die Strombegrenzung endet, die Verzögerung beträgt 1 Sekunde und das Strombegrenzungsrelais wird getrennt. Wenn die Startplatine normal funktioniert, wird die Startplatine ausgeschaltet, wenn ein beliebiger Schutzanschluss SW geschlossen wird.
Diese Version weist eine erhebliche Verbesserung gegenüber anderen Versionen der Sanftanlaufplatine auf. Andere Versionen der Anlaufplatine öffnen das Strombegrenzungsrelais ohne Verzögerung, wenn das Relais beim Start geschlossen wird. Aufgrund der mechanischen Verzögerung des Relais entsteht ein kurzzeitiger Unterbrechung des 220-V-Kreises. Dies führt dazu, dass die Last einen kurzen Einschaltstrom erfährt.
��Der Startschalter der Startplatine passt sich automatisch an den selbstsperrenden Schalter und den selbstrückstellenden Schalter an, ohne die Einstellungen der Startplatine zu ändern.

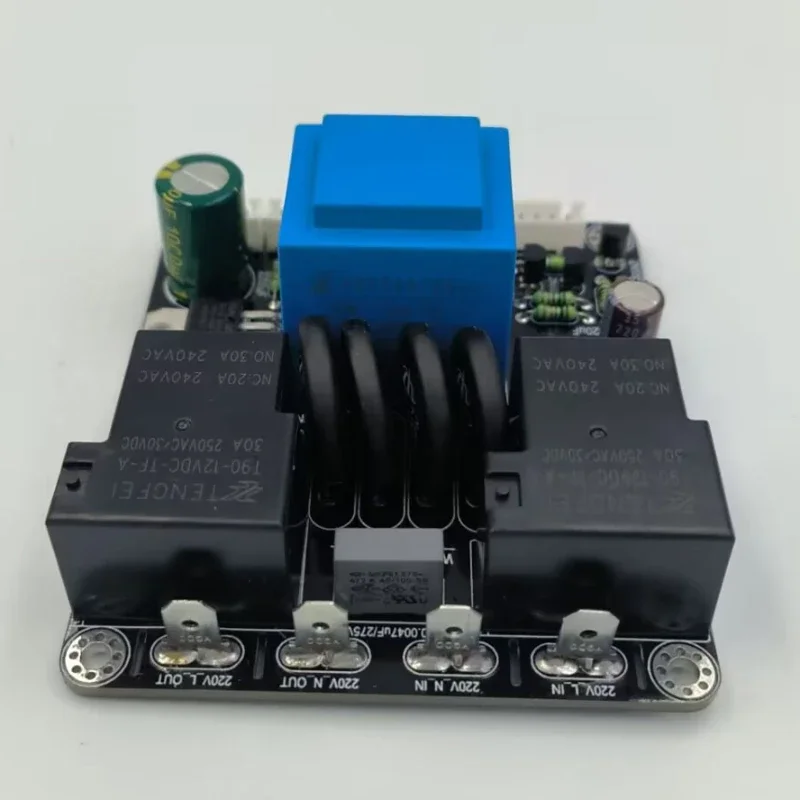

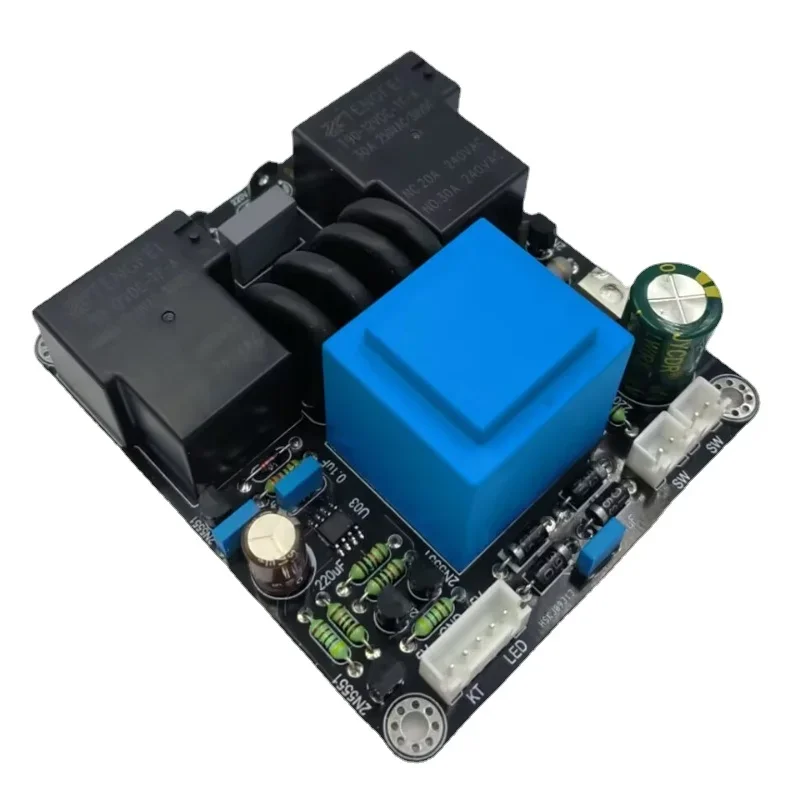

Produktdetails in Bildern

Produkteigenschaften

Markenname

SOTAMIA

Hochbetriebenes Chemikalienunternehmen

Keine

Maximale Leistung Pro Kanal

Über 200 W

Ursprung

CN (Herkunft)

Paket

Ja

Kanäle

2 (2.0)

Zertifizierung

NONE

Modellnummer

Amplifier Power Supply Soft Starting Board

Max power

1500W

Work voltage

AC220V
