Elettronica intelligenter USR-ES1 W5500 Chip Nuovo Modulo TCP/IP Konverter SPI a LAN/Ethernet Mikrocontroller IP 51/STM32

Produktbeschreibung

Stromversorgungsmodus: 3,3 V externe Stromversorgung, der Strom sollte 200 mA übersteigen
Steuerungsschnittstelle: TTL-Pegel, 3,3-V-SPI-Schnittstelle

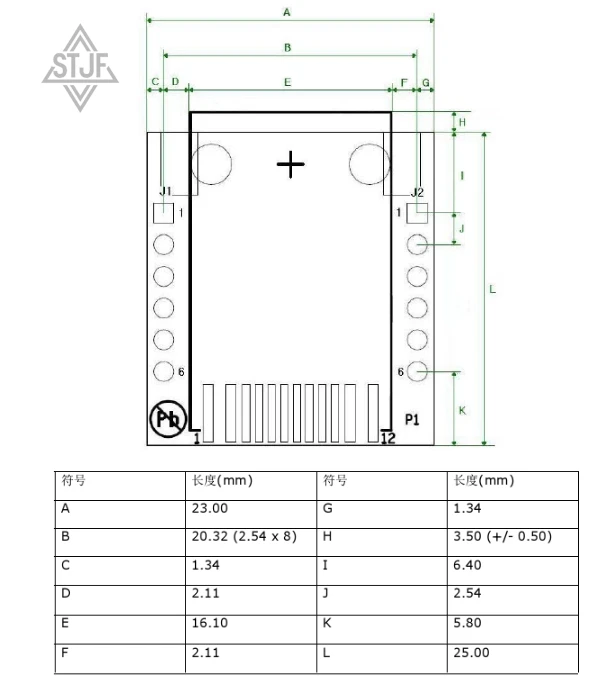

PCB-Größe: 23 * 25 mm
Mechanische Abmessungen: 28,5 * 23 * 24
USR-ES1 ist das Ethernet-Modul einer SPI-Schnittstelle. Die Schnittstelle arbeitet mit einem TTL-Pegel von 3,3 V, die Versorgungsspannung beträgt +3,3 V. Bitte stellen Sie sicher, dass der Strom nicht unter 200 mA liegt und die Spannung kontinuierlich und stabil bei +3,3 V liegt.
Hochgeschwindigkeits-SPI-Schnittstelle 80 MHz
Hardware-TCPIP-Protokollstapel, der vom Benutzer eingebaut wird, fast ohne dass ein tiefes Verständnis des komplexen Netzwerkprotokollwissens erforderlich ist.
Unterstützt bis zu 8 Steckdosen
Unterstützt TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE-Protokoll
Integration der Datenverbindungs- und der physischen Schicht
Unterstützen Sie das Aufwachen
Unterstützt High-Speed-Serielle Peripherieschnittstelle (SPI-Modell 0, 3)
Interner 32K-Byte-Empfangspuffer
Die integrierte 10BaseT/100BaseTX-Ethernet-Physisch-Schicht (PHY)
Unterstützt automatische Verhandlung (10/100-basiertes Vollduplex- oder Halbduplex-Modus)
Unterstützt den IP-Patch nicht
Die Betriebsspannung beträgt 3,3 V, I/O und 5-V-Spannungssignal
LED-Anzeige (Vollduplex oder Halbduplex, Netzwerkverbindung, Netzwerkgeschwindigkeit, aktiv)
Pin-Gehäuse, extrem klein, praktisch für eingebettete Anwendungen
Anwendung des C-Musterprojekts

Produktdetails in Bildern

Produkteigenschaften

Verlustleistung

...

Functions

Electronic Module

Range of application

Switch And Sensor For Arduino STM

Anwendung

Computer

Markenname

STJF

Hochbetriebenes Chemikalienunternehmen

Keine

Paket

SMD

Betriebstemperatur

40~80

Ursprung

CN (Herkunft)

Zustand

Neu

Typ

Modul

Versorgungsspannung

3.3V/5V

Choice

yes

semi_Choice

yes
