1/2PCS Doppel BTS7960 43A H-brücke High-power Motor Drive modul/diy smart auto Strom diagnose für Arduino

Produktbeschreibung

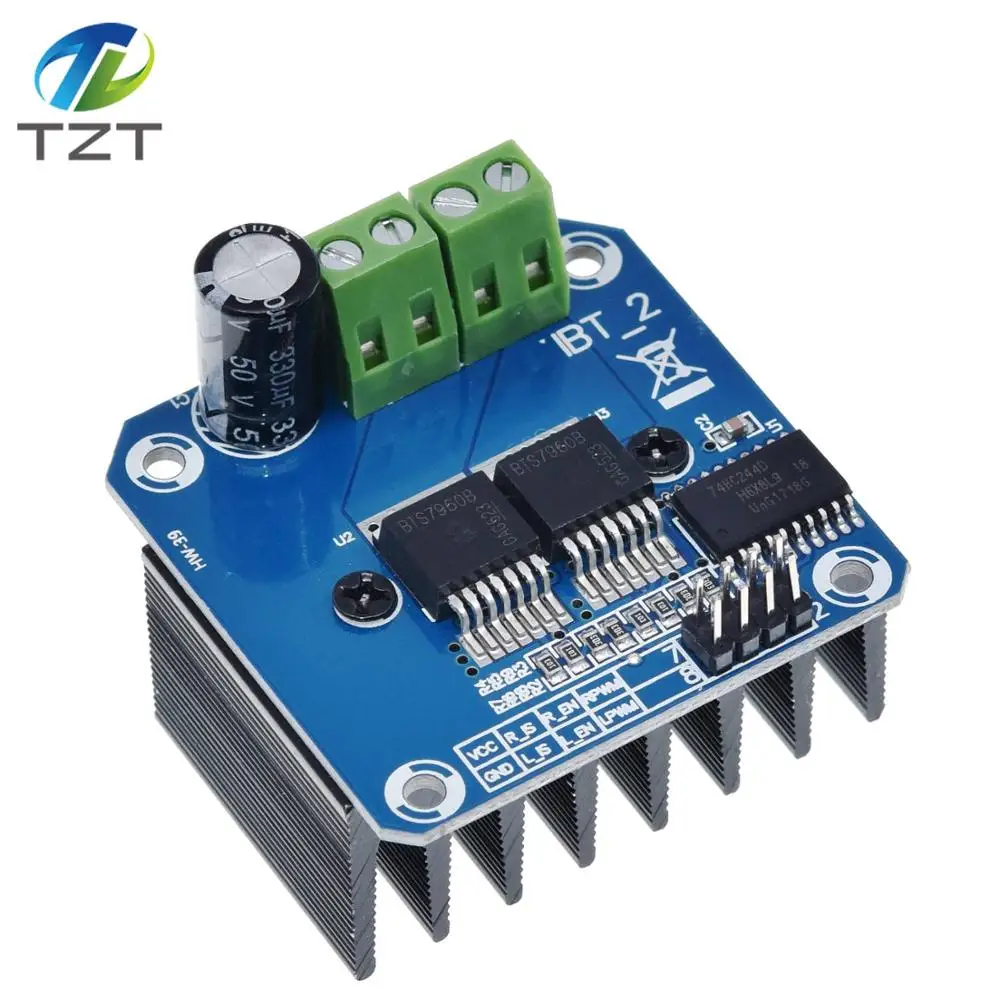

BTS7960B H-Brücke 43A Hochleistungs-Motortreibermodul – Übersicht
Dieser Treiber verwendet Chips BTS7960, die aus einem Hochleistungs-Antriebs-Voll-H-Brücken-Treibermodul mit thermischem Überstromschutz bestehen. Doppelter BTS7960 H-Brücken-Treiberschaltkreis, mit starker Antriebs- und Bremsleistung, der den Mikrocontroller und den Motortreiber effektiv isoliert! Hochstrom 43A
Eigenschaften
Doppelter BTS7960 H-Brückentreiber mit großem Strom (43 A)
5V isolieren mit MCU und schützen MCU effektiv
5V-Stromanzeige an Bord
Spannungsanzeige des Ausgangsendes des Motortreibers
Kann Kühlkörper löten
PIN-Definition
1. RPWM: Rechtsdreh-PWM
2. LPWM: PWM für Linksabbiegen
3. R_EN: Rechtsdrehung aktivieren (High-aktive)
4. L_EN: Linksabbiegen aktivieren (High-aktive)
5. R_IS: Warnung vor Stromfluss beim Rechtsabbiegen (kann schwebend bleiben)
6. L_IS: Warnung Strom Linksabbiegen (Kann schwebend bleiben)
7. VCC: (5V)
8. GND
Anschlüsse
Methode 1
VCC: 5 V vom Mikrocontroller (MCU)

Produkteigenschaften

Markenname

DIYTZT

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

5v

Verlustleistung

..

ist kundenspezifisch

Ja

Betriebstemperatur

40-+85

Anwendung

Computer

Paket

SMD
