SBB5089 + SZA3044 1.5-3.9GHz RF-Leistungsverstärker 36dB 1W Breitbandtreiber 1575mhz GPS / WiFi / LoRa 2.4G Bluetooth Transmitter Bühne

Produktbeschreibung

SBB5089+SZA3044 1,5–3,9 GHz Breitband-RF-Leistungsverstärker 36 dB Verstärkung FÜR GPS WiFi, Zigbee, Lora
Hinweis

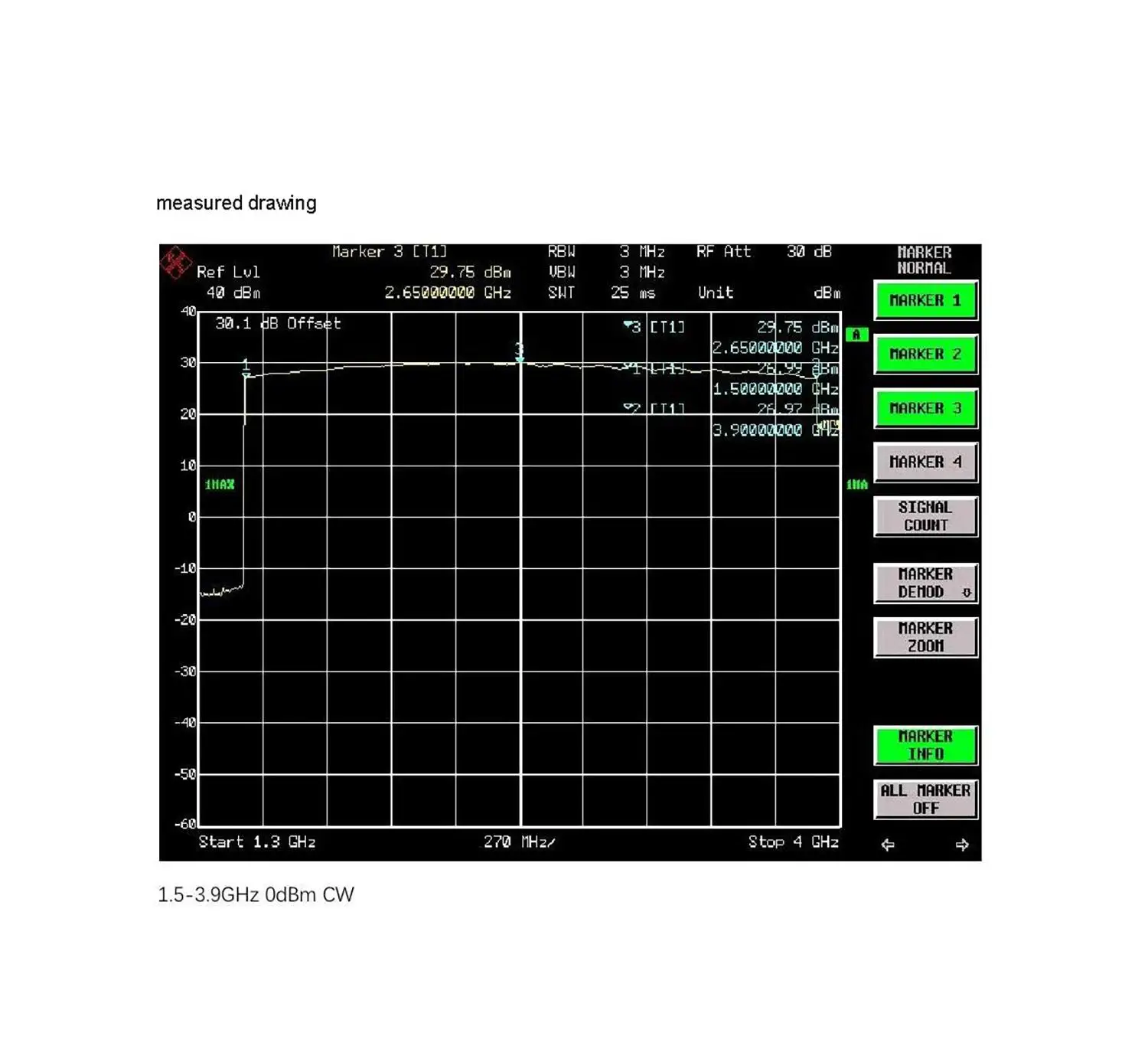

Bitte beachten Sie vor dem Kauf die Werbekurventabelle
Der HF-Leistungsverstärker ist ein gefährdeter Teil. Stellen Sie sicher, dass Sie den Eingang und den Ausgang anschließen und achten Sie auf die Impedanzanpassung und den Einschalttest
SBB5089 (YG602020W)+SZA304 ist ein 1-W-Leistungsgerät, das speziell für verschiedene Anwendungen im Frequenzbereich von 1,5–3,9 GHz entwickelt wurde. Zum Beispiel GPS WiFi, Zigbee, Lora, Breitband-Nitridtreiber, EMC-Tests usw.
Die Größe beträgt ca. 50 * 50 * 20 mm (ohne Anschlüsse).

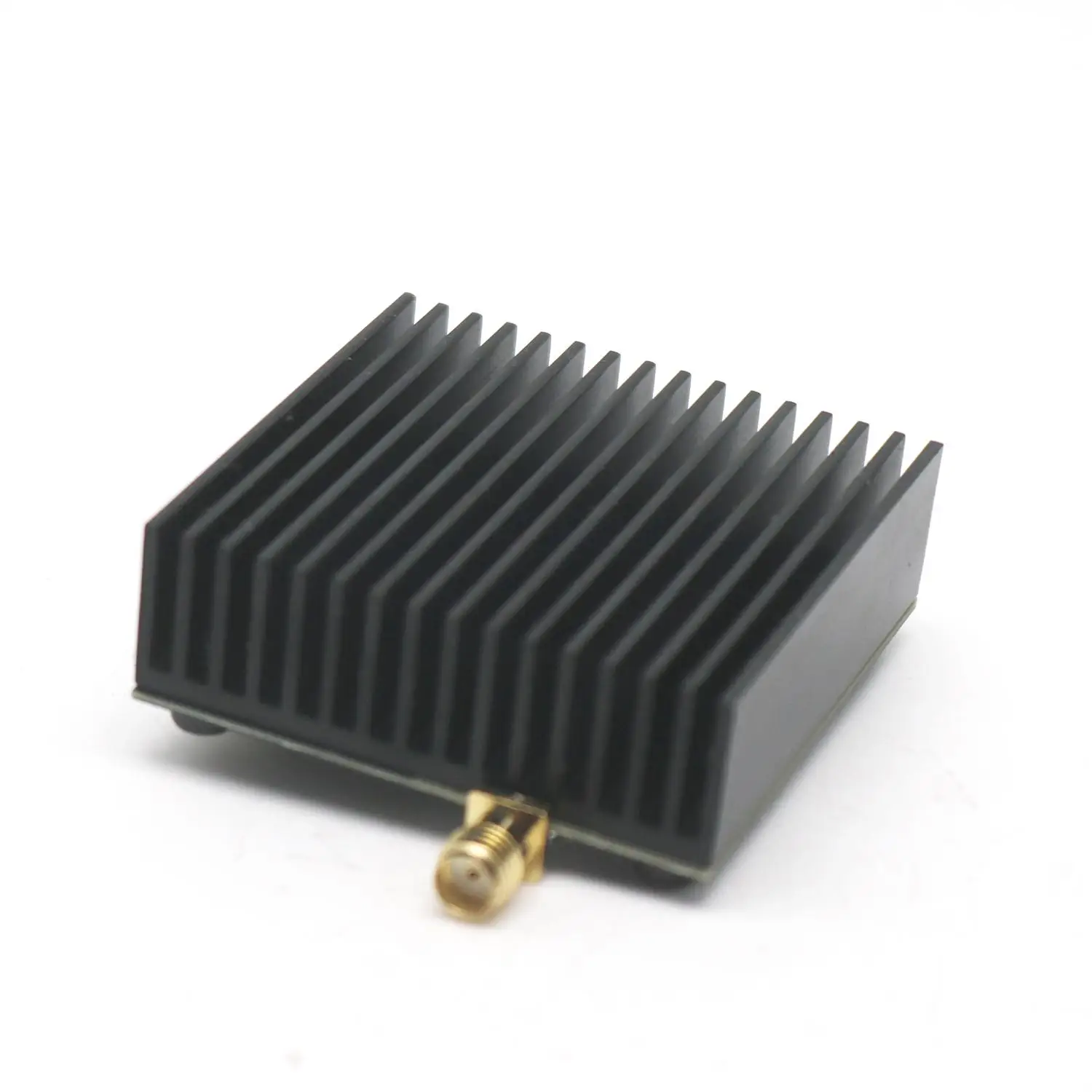

Unterstützt eine Weitspannungs-Stromversorgung mit 10–28 V, mit relativ flacher Verstärkung und Leistung. Ausgestattet mit Kühlkörpern kann es lange Zeit stabil arbeiten
Parameter
Bandbreite (3 dB): 1,5–3,9 GHz. Verstärkung: 36 dB (Typ)
Sättigungsleistung: 1W
Maximale HF-Eingangsleistung: 2 dBm (nicht überschreiten, da sonst SZA3044 beschädigt werden kann!)Statischer Strom: 0,2 A (Eingang 10 V)
Versorgungsspannung: 10–28 V
RF-Schnittstelle: SMA-Außenschraube, Innenloch
Stromversorgungsschnittstelle: XH2.54 2P

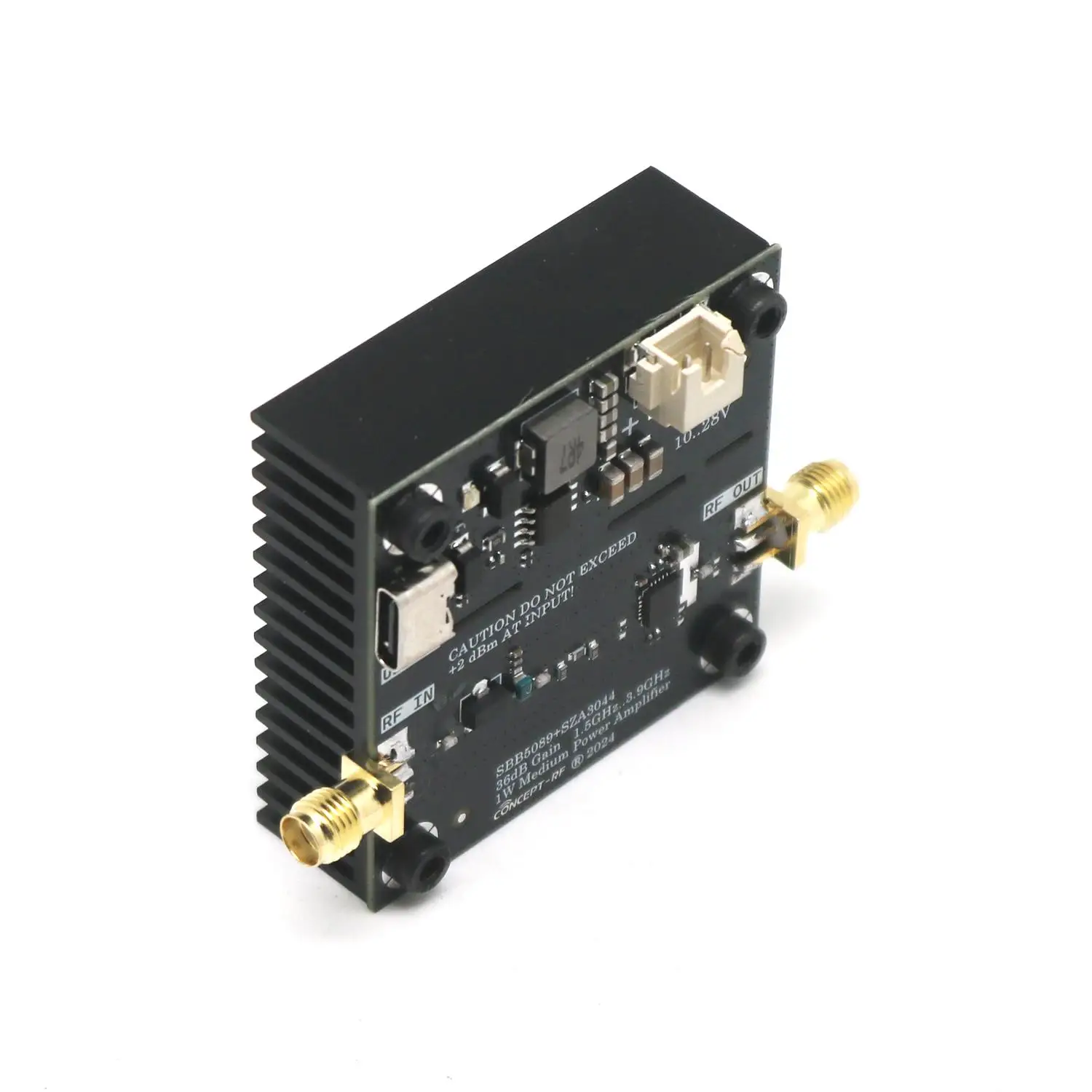

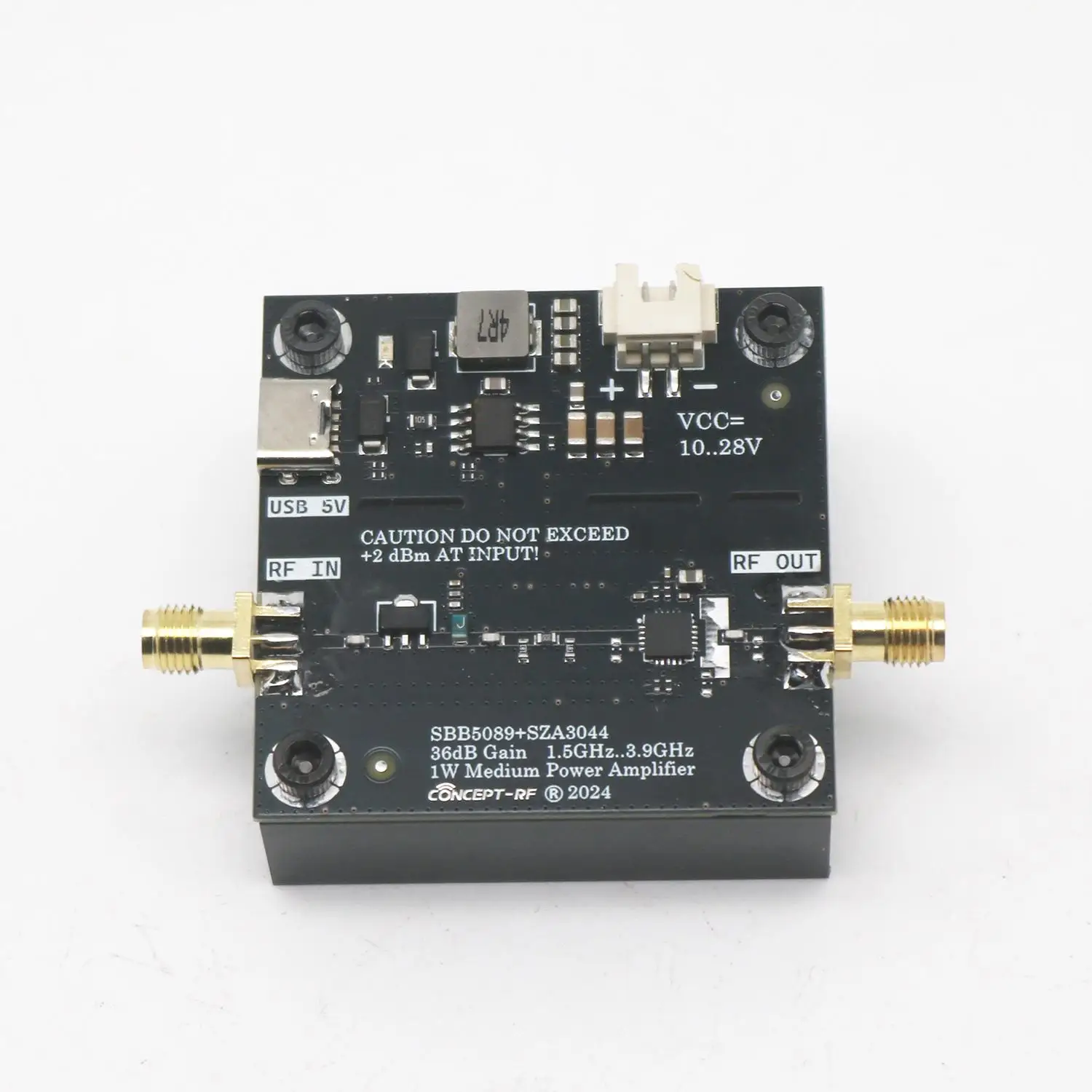

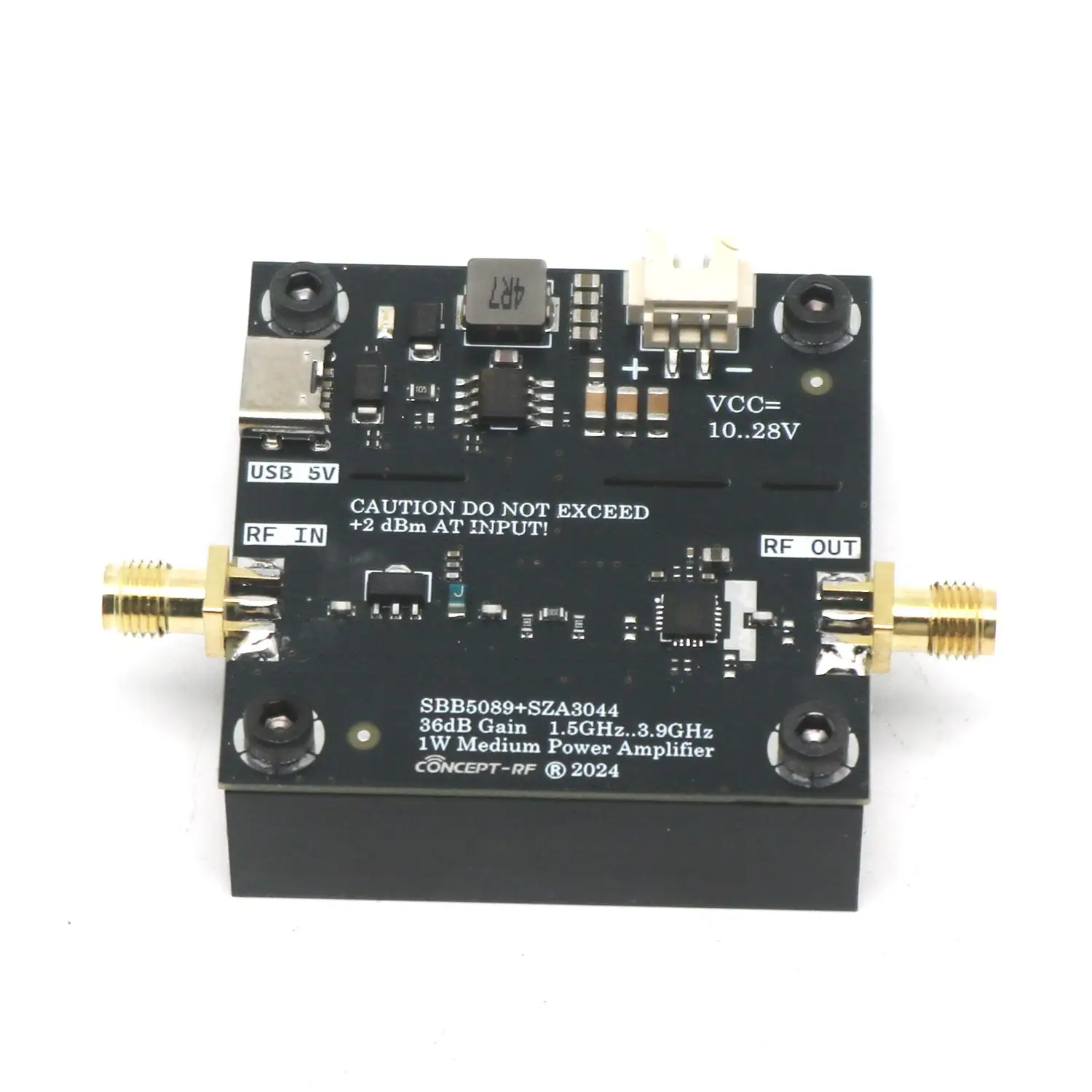

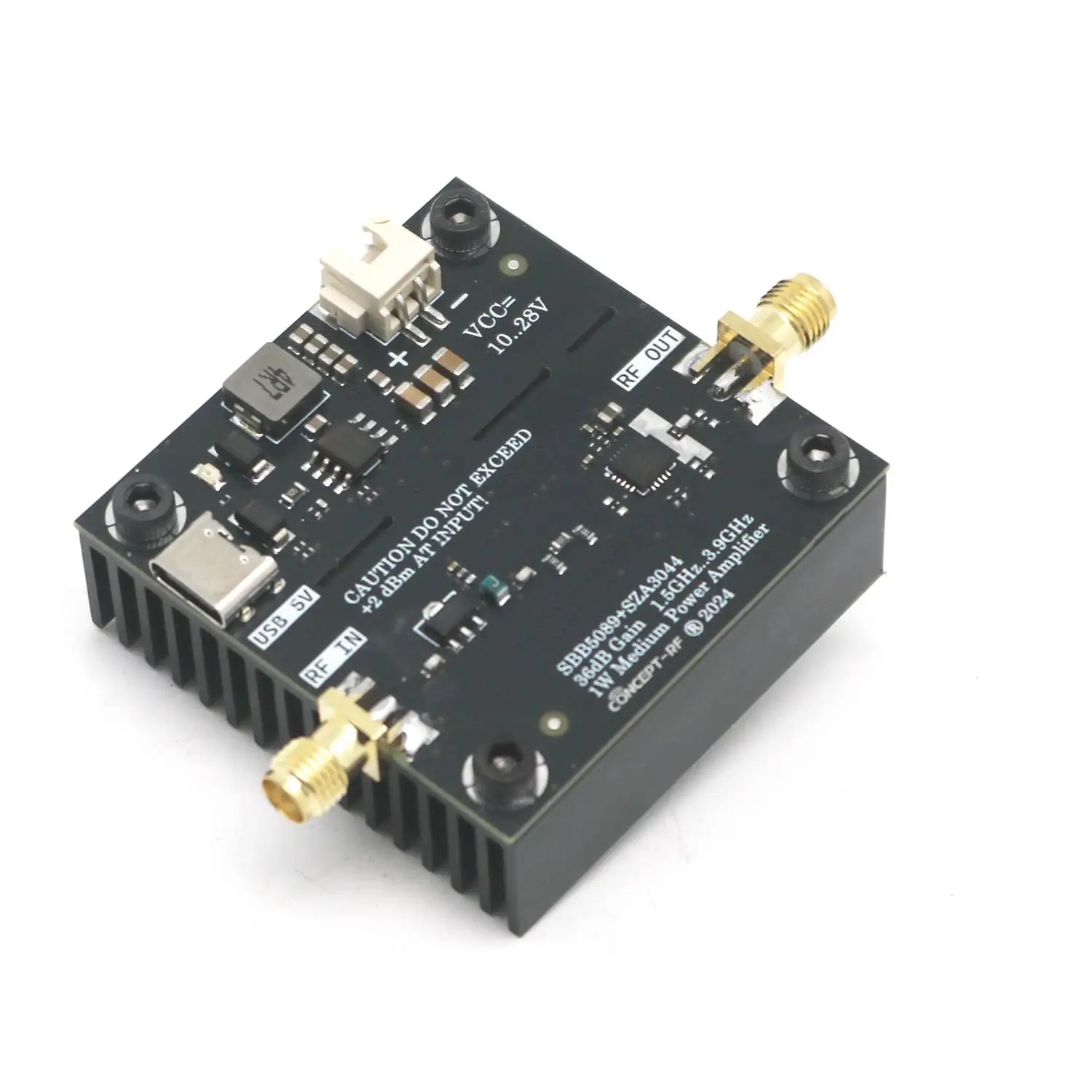

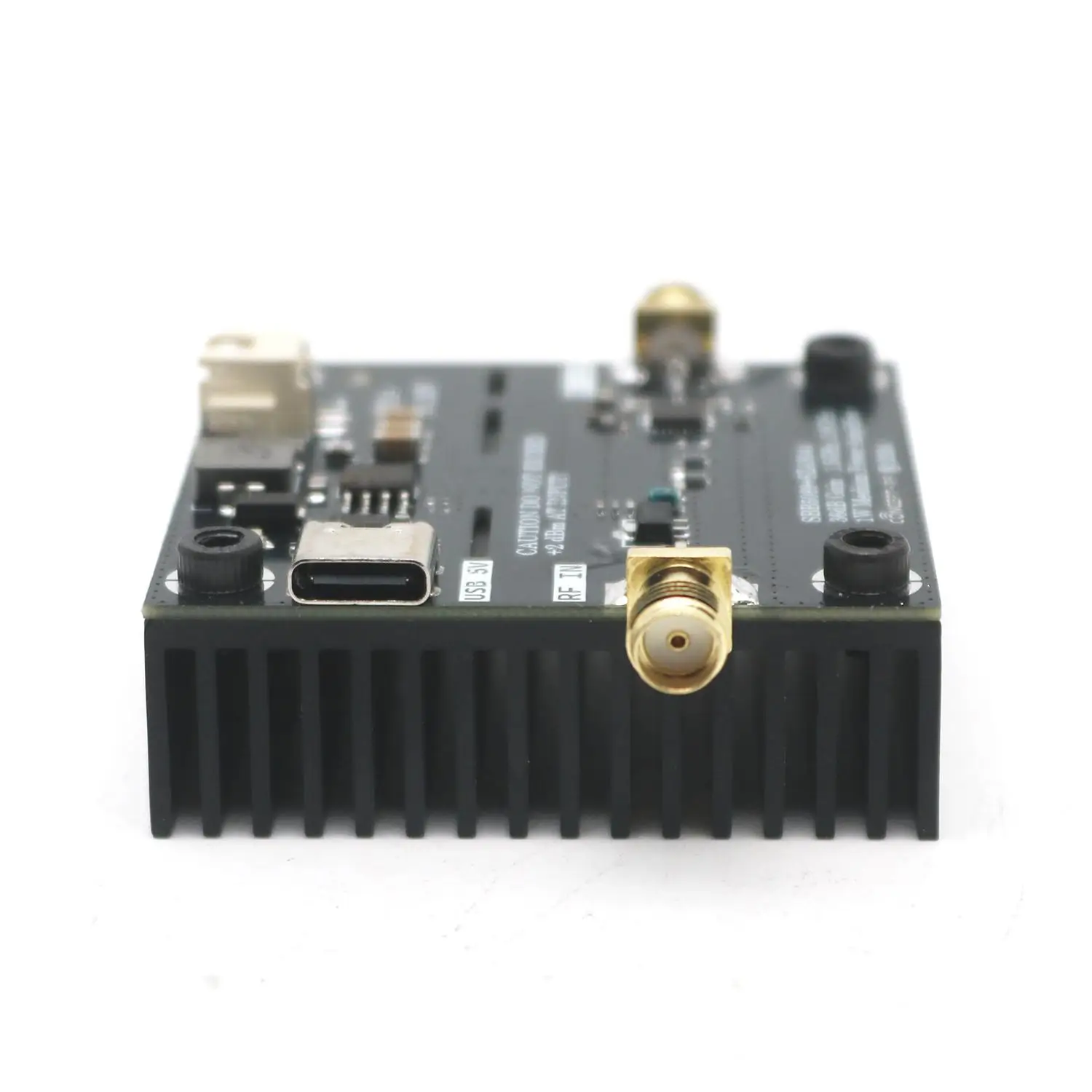

Produktdetails in Bildern

Produkteigenschaften

1.5-3.9GHz broadband RF power amplifier

SBB5089 SZA3044

Halbfertigprodukt

Ja

Markenname

Circuiter Hardware

Zertifizierung

NONE

Heimwerkerbedarf

elektrisch

Ursprung

CN (Herkunft)

Typ

1.5-3.9GHz broadband RF power amplifier

Ausgangsspannung

SMA

Modellnummer

SZA3044 PA 1.5Ghz-3.9G RF amplifier

Größe

GPS WiFi Zigbee Lora

Hochbetriebenes Chemikalienunternehmen

Keine

Art

Supply voltage: 10-28V

Elektronisch

Nein
