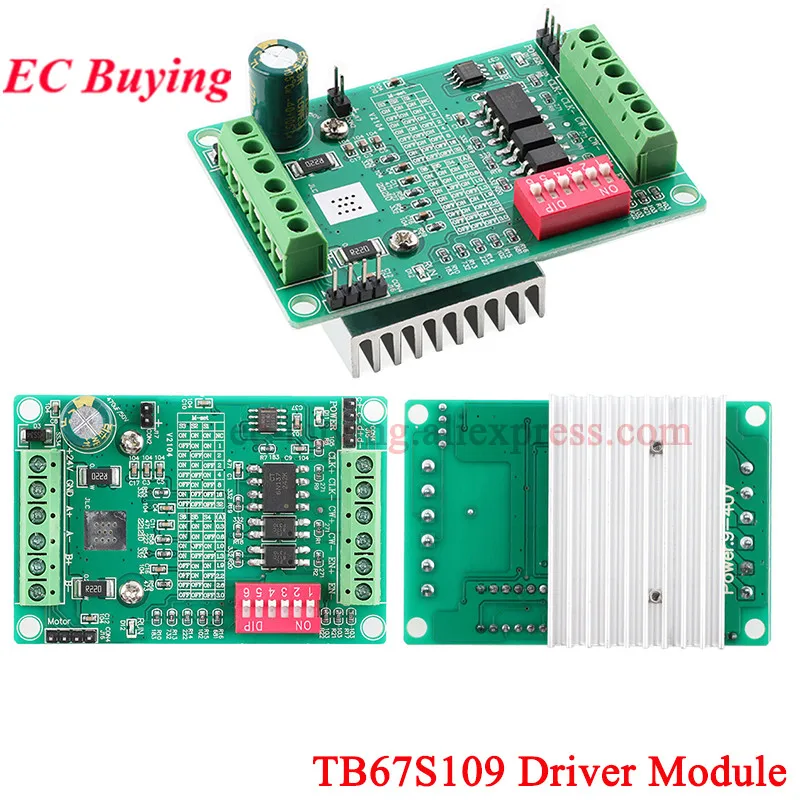

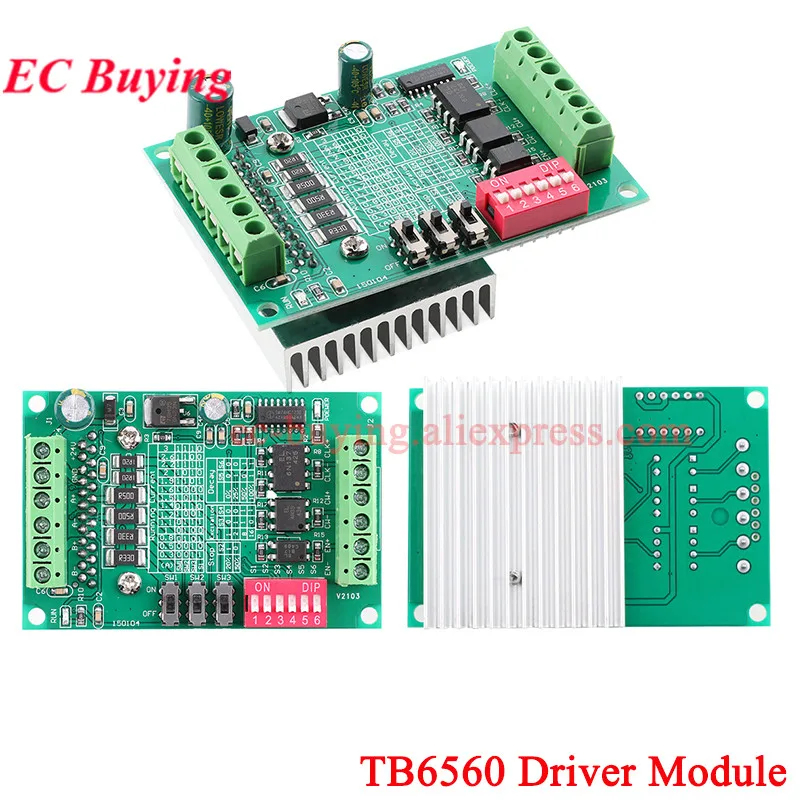

TB6560 TB67S109 3A Peak 3,5A Schrittmotor-Treiberplatine Achsenstromregler 10 Dateien 3A 32 Unterteilungen 42/57 Schrittmodul

Produktbeschreibung

Größe: 75*50*35(mm)(LxBxH) / 2.95''x1.96''x1.37'' (ca.)
Nennleistung: ± 3A, Spitze 3,5A.
Betriebsspannung DC 10V-35V. Es wird empfohlen, ein Schaltnetzteil mit DC24V zu verwenden.
Verwendung des neuen Originalchips TB6560AHQ mit Unterspannungsabschaltung, Überhitzungsstopp und Überstromschutzschaltung, um optimale Leistung zu gewährleisten.
Für Zweiphasen-Schrittmotoren bis 42,57 mit 3A Schrittweite / Vierphasen- / Vierleiter- / Sechsleiter-Schrittmotoren, und ist nicht für Schrittmotoren mit mehr als 3A geeignet. Automatische Halbstromfunktion.
6N137 Hochgeschwindigkeits-Optokoppler, garantiert hohe Geschwindigkeit ohne Schrittverlust.
Unterteilung: ganze Stufe, halbe Stufe, 1/8-Stufe, 1/16-Stufe, maximal 16 Unterteilungen.
Eigenschaften
1 aktuelle, stufenweise einstellbare Stufe, um Ihren Anforderungen für eine Vielzahl von Anwendungen gerecht zu werden.
2 halbautomatische Durchflussmengen einstellbar.
3 6N137 Hochgeschwindigkeits-Optokoppler, garantieren hohe Geschwindigkeit ohne Schrittverlust.
4-Platten-Druck-Setup-Anleitung, Bedienung auch ohne Handbuch.
5 dicke Zähne Kühler, gute Wärmeableitung.
Schrittmotoren werden üblicherweise durch den Schrittwinkel oder Schrittparameter definiert. Der allgemeine Motor ist in 200 Schritte unterteilt, d.h. der Schrittwinkel beträgt 1,8 Grad. EasyDriver verfügt über eine Schrittunterteilungsfunktion. Diese Treiberplatine unterteilt. Für die 8-Unterteilung, bei der jeder Schritt des Motors in 8 kleine Schritte unterteilt wird, kann eine präzisere Steuerung erzielt werden, was bedeutet, dass EasyDriver 1600 Schritte benötigt, um eine vollständige 360-Grad-Drehung zu vollenden.
Ms1 und ms2 sind Logikeingangsanschlüsse für die Auswahl der Auflösung der Schrittmotorunterteilung
Dir ist der Auswahlanschluss für die Laufrichtung des Motors
Reset wird verwendet, um den Anfangswert des Chips zurückzusetzen und alle externen Ausgänge zu maskieren
Step ist ein Impulseingangsport
Out1a, out1b, out2a, out2b sind zwei Paare von Ausgangsanschlüssen der H-Brücke
Enable ist der Enable-Anschluss

Produktdetails in Bildern

Produkteigenschaften

Markenname

EC Buying

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

10V-35V

Verlustleistung

low

ist kundenspezifisch

Ja

Betriebstemperatur

normal

Anwendung

Computer

Paket

module
