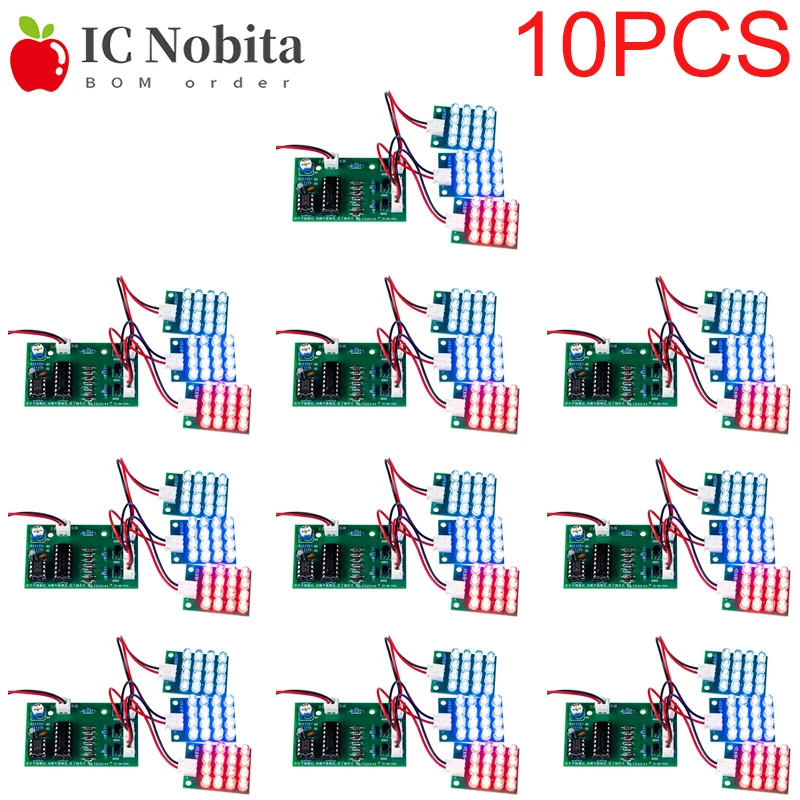

10Set CD4017 NE555 RGB-Blitzlicht-Set – DIY rot-weiß-blaue LED-Blinkwarnleuchte mit Leiterplatte für Auto/Fahrrad/Sicherheit

Produktbeschreibung

Kit-Einführung

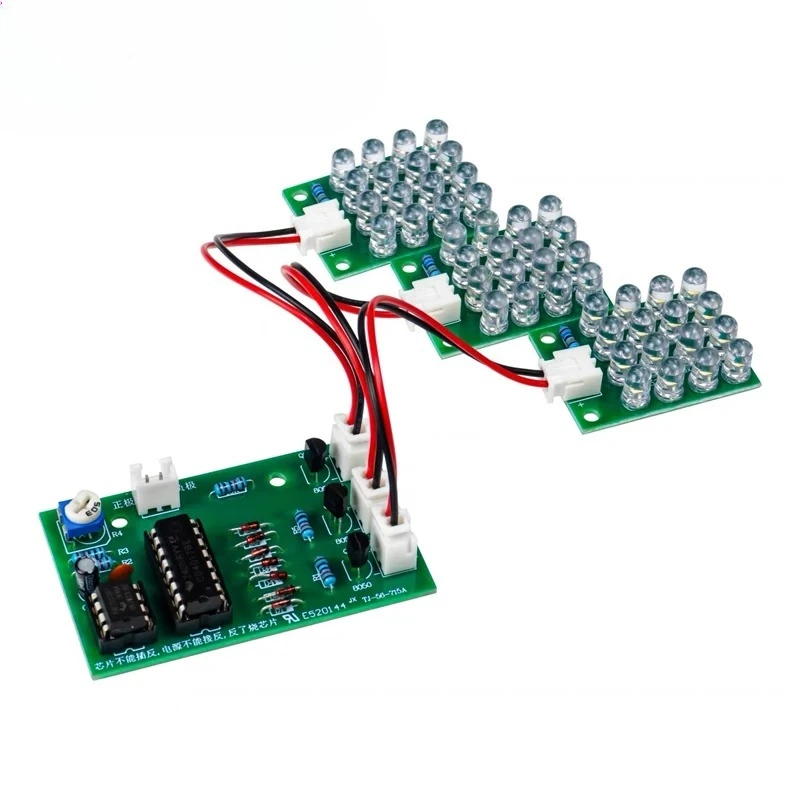

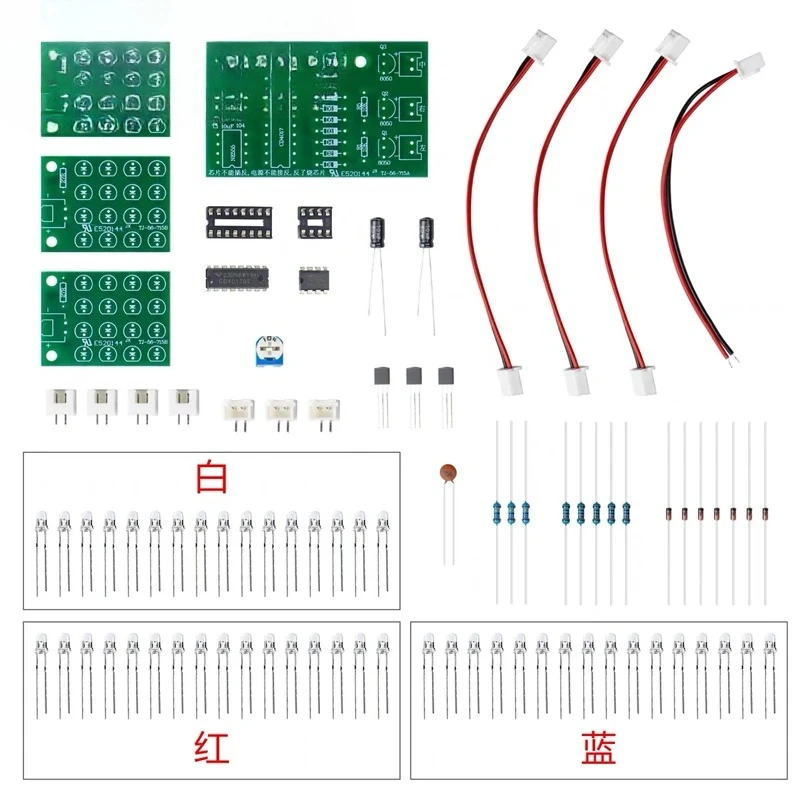

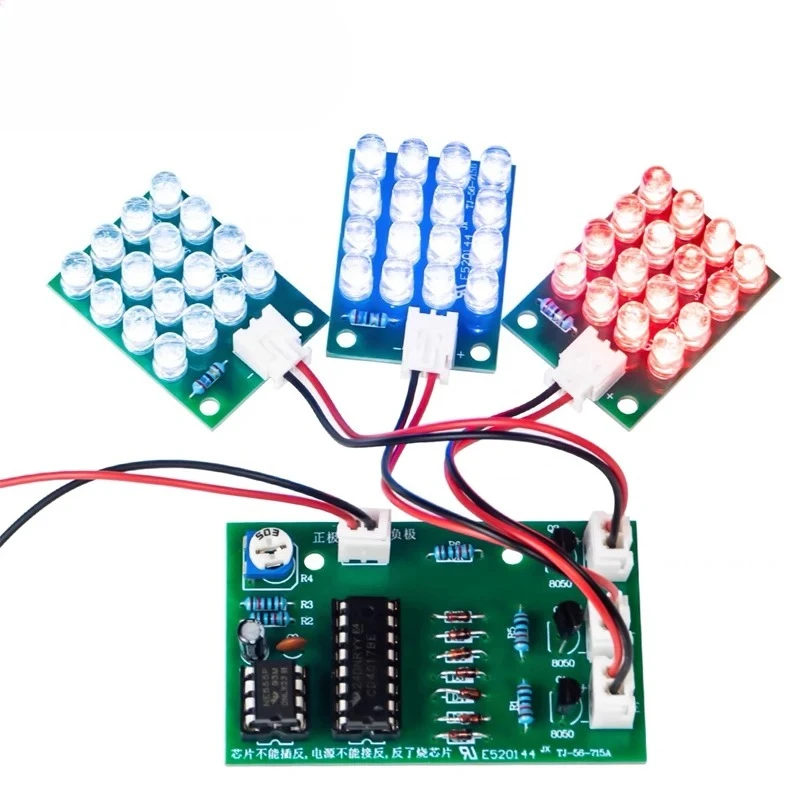

Dieses Set besteht aus der Steuerplatine A und drei Leuchtplatten B, wobei die Leuchtplatten die Farben Rot, Blau und Weiß haben.Nach dem Einschalten blinken die roten und blauen Leuchtplatten jeweils zweimal, danach blinkt die weiße Leuchtplatte einmal, und dieser Wechsel und dieser Zyklus wiederholen sich.Durch das Beherrschen der Prinzipien dieses Kits kann man Leuchtreklamen oder dekorative Umgebungslichter erstellen.
Produktparameter
Produktname: Dreifarbige Blinkleuchte
Produktmodell: TJ-56-715

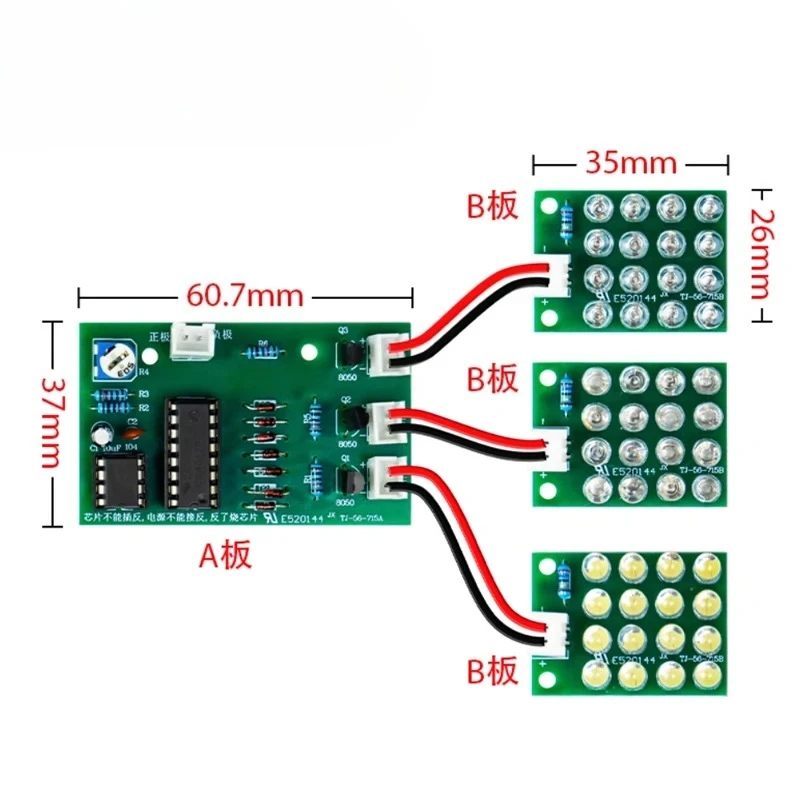

Abmessungen des fertigen Produkts: Platte A 60,7 * 37 mm, Platte B 35 * 26 mm

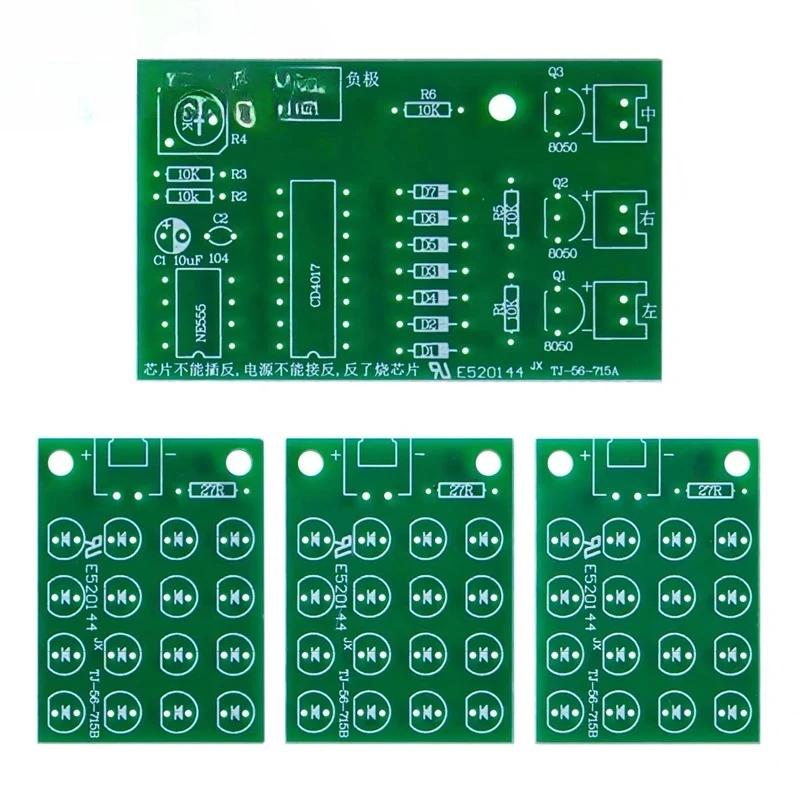

Leiterplattenmaterial: Einzelplatte FR-4 1,6 mm, grüne Lackierung, weiße Schrift
Versorgungsspannung: DC 12V
Schaltplan
Der Schaltkreis besteht aus einem NE555-Schaltkreis, einem CD4017-Schaltkreis und einem LED-Leuchtschaltkreis.
Der Impuls des Rechteckwellensignals, das von der NE555-Schaltung erzeugt wird, wird über Pin 3 des 555-Chips ausgegeben.Die Frequenz des Ausgangsimpulses wird durch R2, R3, R4 und C1 bestimmt.Der Ausgangsimpuls wird mit dem Impulseingang des CD4017-Schaltkreises verbunden.Für jeden erzeugten Impuls wechselt der Ausgang des CD4017 von Q0-Q7 auf ein hohes Ausgangssignal, um den Transistor zum Leiten zu bringen, und die entsprechende Leuchtplatte leuchtet auf.
Anzeige einzelner Artikel

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul

Versorgungsspannung

DC12V

Verlustleistung

.

Betriebstemperatur

.

Anwendung

.
