DC 3,0 V-5,0 V INA240 Modul INA240A1/A2/A3/A4 Hochpräziser Stromerkennungsverstärker für die Zweikanalüberwachung

Produktbeschreibung

Produktbeschreibung
Das INA240-Gerät ist ein Spannungsausgangs-, strommessender Verstärker mit verbesserter PWM-Unterdrückung, der Spannungsabfälle über Shunt-Widerständen in einem weiten Gleichtaktspannungsbereich von -4V bis 80V unabhängig von der Versorgungsspannung erkennt.Die negative Gleichtaktspannung ermöglicht es, dass die Betriebsspannung des Geräts niedriger als die Erdungsspannung ist, wodurch die Flyback-Phase angepasst wird. Der geringe Stromverbrauch typischer Solenoid-Anwendungen ist ein zentrales Thema.Die verbesserte PWM-Unterdrückungsfähigkeit bietet ein hohes Maß an Unterdrückung für große Gleichtakttransienten.△V/△t) in Systemen, die Impulsweitenmodulationssignale (PWM) verwenden, wie z. B. Motorsteuerungs- und Solenoidsteuerungssysteme.Mit dieser Funktion kann der Strom präzise gemessen werden, ohne große Übergangsverschwingungen und entsprechende Wiederherstellungsrippel der Ausgangsspannung.
Produktparameter

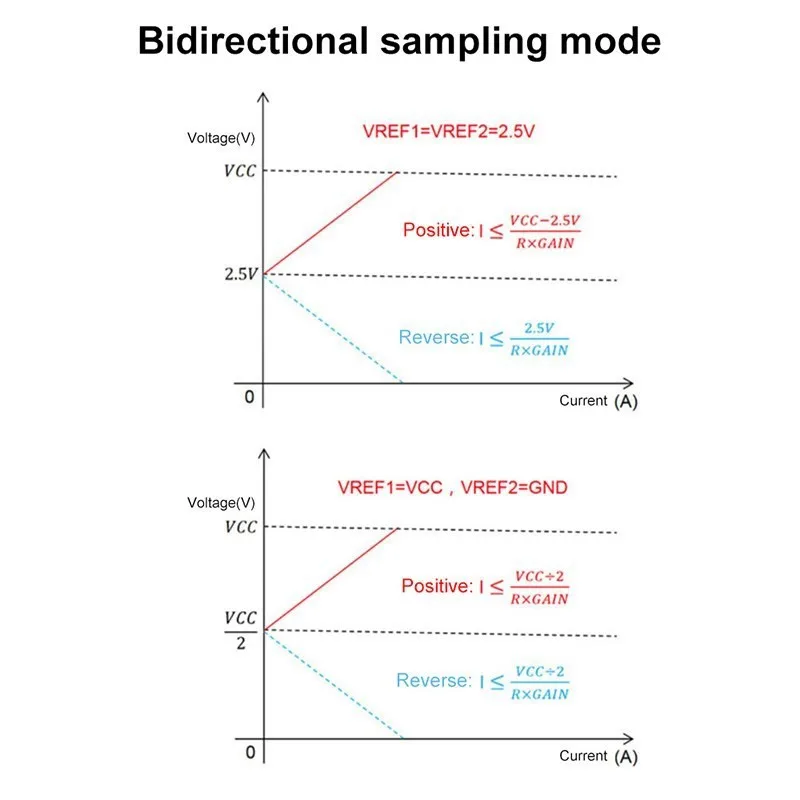

Modultyp: Hoch-/Niederseitenmodul, bidirektional, Verstärker zur Erkennung von Nullstromdrift, PWM-Unterdrückungsfunktion

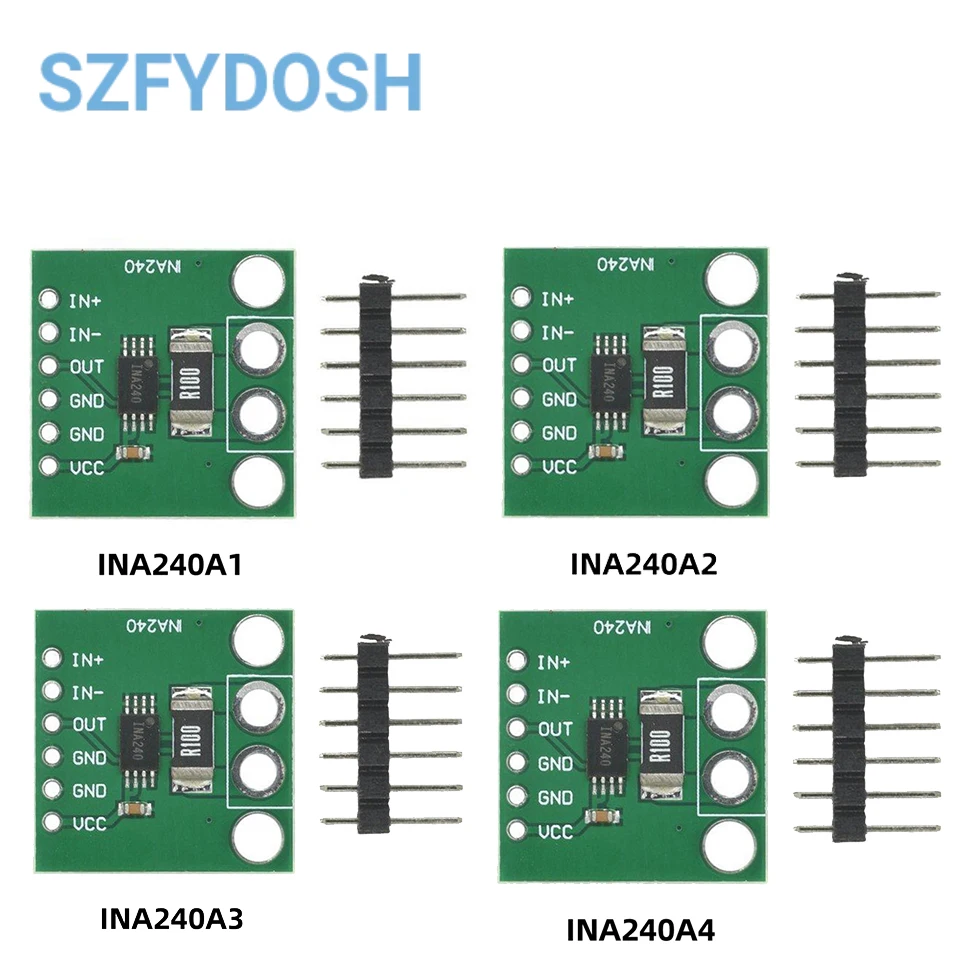

Chip-Modell: INA240A1/INA240A2/INA240A3/INA240A4
Großer Gleichtaktspannungsbereich: -4V bis 80V
Feste Verstärkung: A1 (20V/V), A2 (50V/V), A3 (100V/V), A4 (200V/V)
Spannungsbereich: 3,0V bis 5,0V
Strommessbereich: wird durch die Messwiderstände, die Verstärkung und die Versorgung bestimmt.
Gleichtaktunterdrückungsverhältnis: 132dB DC/93dB AC (50kHz)

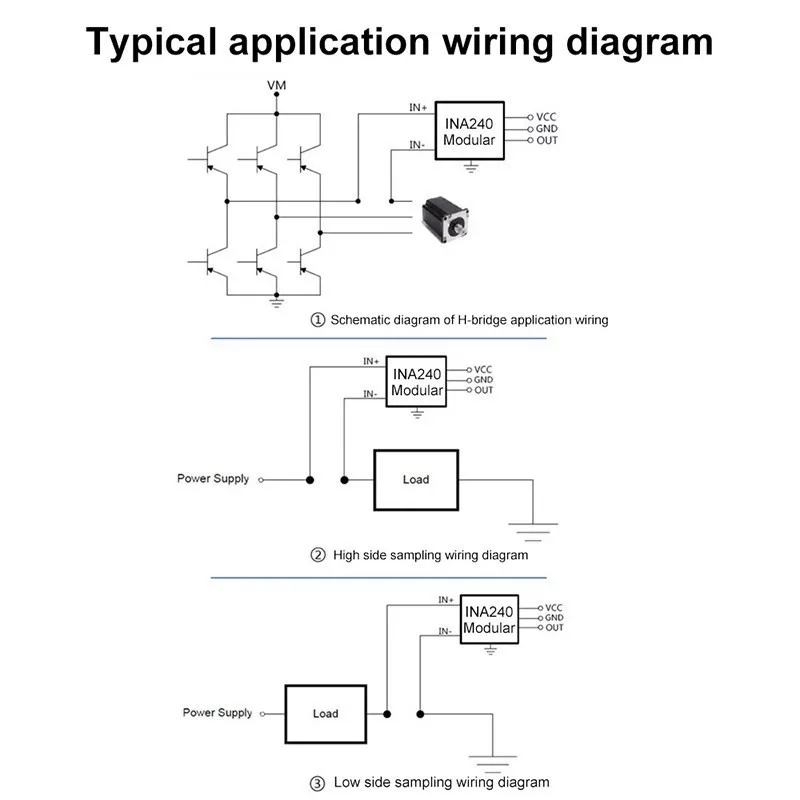

Abtastmodus: Je nach Verbindungsart kann die Hoch-/Niederseite verwendet werden.
Probenahmewiderstand: 2512-0.1R, Benutzer können auch konfigurieren
Umgebungstemperatur: -25℃ < TA

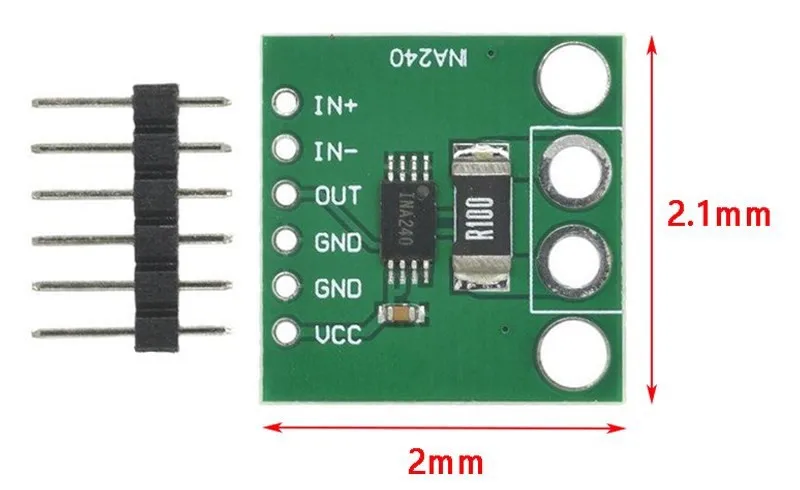

Produktdetails in Bildern

Produkteigenschaften

Markenname

SZFYDOSH

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

other

Versorgungsspannung

n/a

Verlustleistung

n/a

ist kundenspezifisch

Ja

Betriebstemperatur

n/a

Anwendung

other
