integrierte Schaltung

PWM Pulse Frequency Duty Cycle Einstellbares Modul Rechteckwelle Rechteckwelle Signalgenerator PWM1/KPWM

5,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 7–12 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

1Hz-150Khz Signalgenerator-Modul
Produktparameter
1. Betriebsspannung: 3,3-30V
2. Frequenzbereich: 1 Hz bis 150 kHz; kann auf 0 Hz eingestellt werden, was einen niedrigen Ausgangspegel darstellt.
3. Frequenzgenauigkeit: Die Genauigkeit in jedem Bereich beträgt ca. 2 %.
4. Signallastkapazität: Der Ausgangsstrom kann ungefähr 3,3 bis 30 mA betragen.
5. Ausgangsamplitude: Die PWM-Amplitude entspricht der Versorgungsspannung.
6. Umgebungstemperatur: -20 bis +70 °C.
Produkteigenschaften
Modul-Highlights
1. Die PWM-Frequenz und der Arbeitszyklus sind einstellbar, sodass es für die meisten Anwendungen geeignet ist.
2. Das LCD-Flüssigkristalldisplay zeigt die Frequenz und den Arbeitszyklus an, was sehr klar und einfach einzustellen ist.
3 Großer Frequenzbereich und hohe Präzision

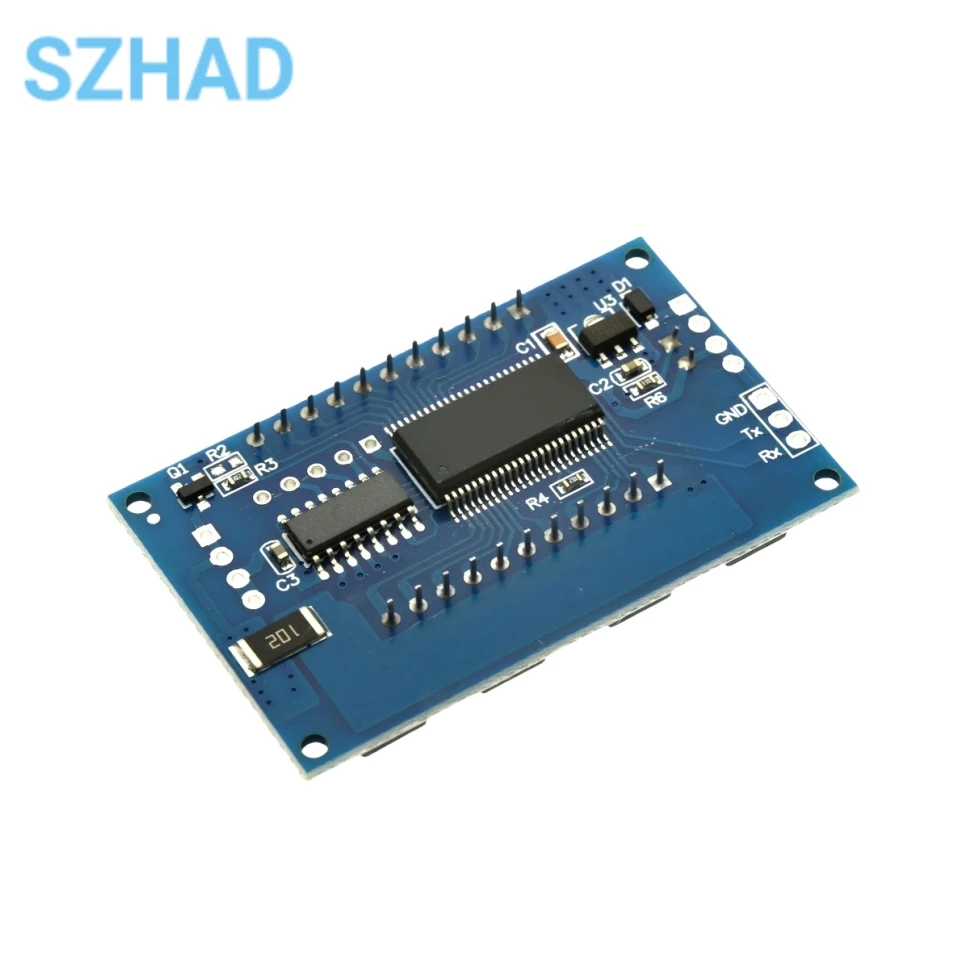

4. Die Kommunikation über die serielle Schnittstelle wird unterstützt
PWM-Pulsfrequenz, einstellbarer Arbeitszyklus, Rechteckwellenmodul, Rechteckwellensignalgenerator, PWM1/KPWM
Modul beansprucht
1. Der Dual-Modus, der Arbeitszyklus beträgt 0,1 %, gutes Modell

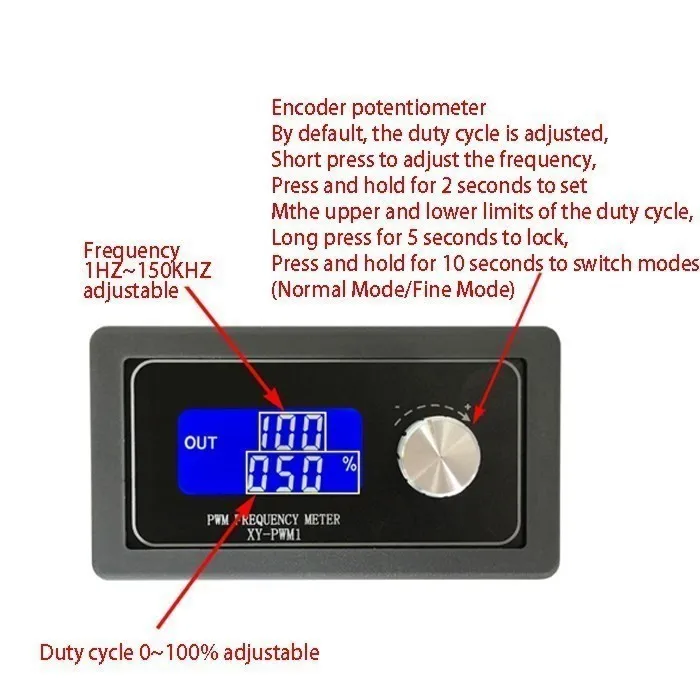

2. Die Frequenz und das Tastverhältnis, das LCD ist sehr klar, die Einstellung erfolgt über ein Encoder-Potentiometer, sehr bequem; die PWM-Ausgangsfrequenz und das Tastverhältnis können separat eingestellt werden
3. Die Sperrfunktion verhindert Fehlbedienungen

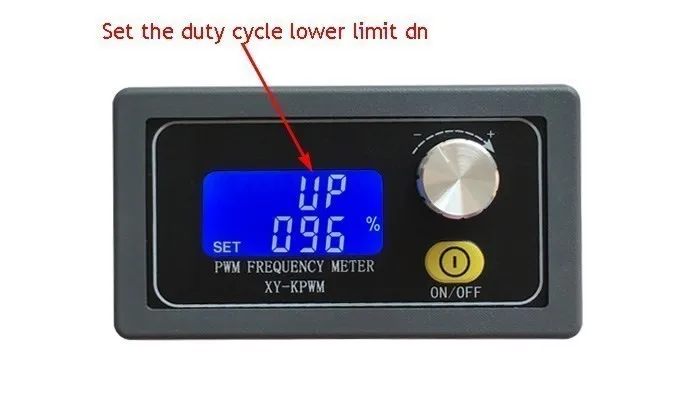

4. Der Arbeitszyklus der oberen und unteren Grenzen kann eingerichtet werden; KPWM-Schalter und PWM-Ausgang können mit einer Taste ein- und ausgeschaltet werden
