integrierte Schaltung

PWM Pulse Frequency Duty Cycle Einstellbares Signalgeneratormodul Rechteckwelle Rechteckwellenausgang PWM1/KPWM

6,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 7–11 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

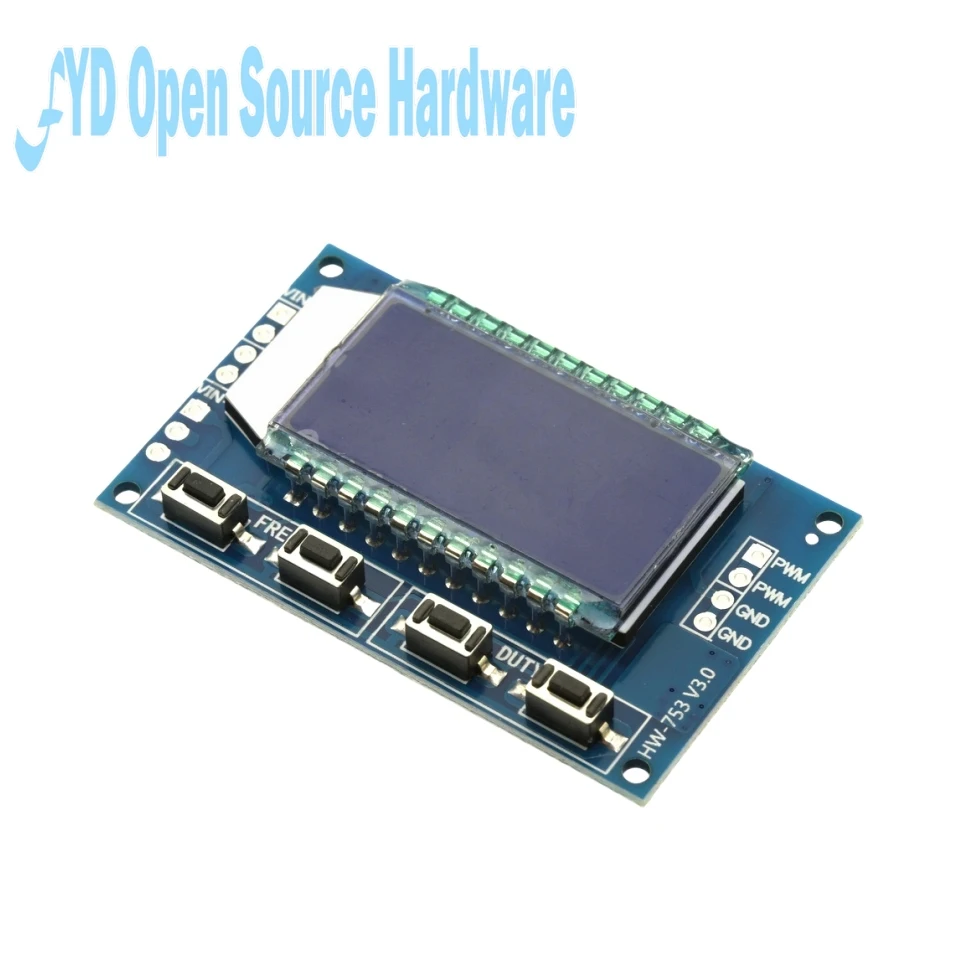

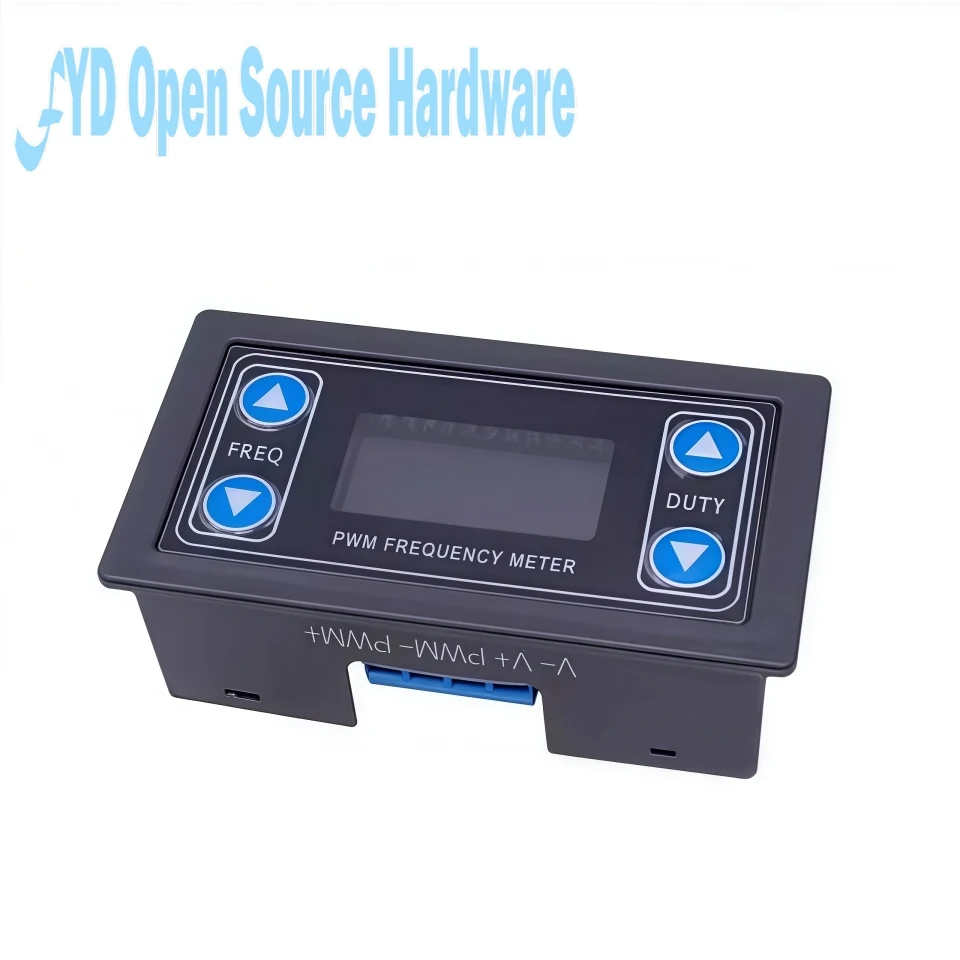

1Hz-150Khz Signalgeneratormodul
Produktparameter

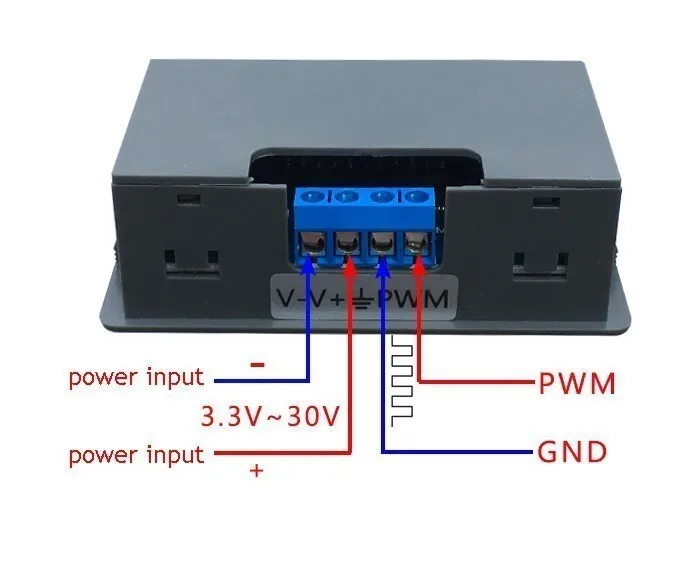

1.Betriebsspannung: 3,3-30V
2.Frequenzbereich: 1 Hz bis 150 kHz; Er kann auf 0 Hz eingestellt werden, was einen niedrigen Ausgangpegel darstellt.
3.Frequenzgenauigkeit: Die Genauigkeit in jedem Bereich beträgt ca. 2%.
4.Signallastkapazität: Der Ausgangsstrom kann etwa 3,3 bis 30 mA betragen.
5.Ausgangsamplitude: Die PWM-Amplitude entspricht der Versorgungsspannung.
6.Umgebungstemperatur: -20 bis +70°C.
Produktmerkmale
Modul-Highlights
Die PWM-Frequenz und der Arbeitszyklus sind einstellbar, wodurch es für die meisten Anwendungen geeignet ist.
2.Das LCD-Flüssigkristalldisplay zeigt die Frequenz und den Arbeitszyklus an, was sehr übersichtlich und einfach einzustellen ist.
Großer Frequenzbereich und hohe Präzision
4.Serielle Portkommunikation wird unterstützt
PWM-Pulsfrequenz Einstellbares Arbeitszyklus-Rechteckwellenmodul Rechteckwellen-Signalgenerator PWM1/KPWM
Modul betont

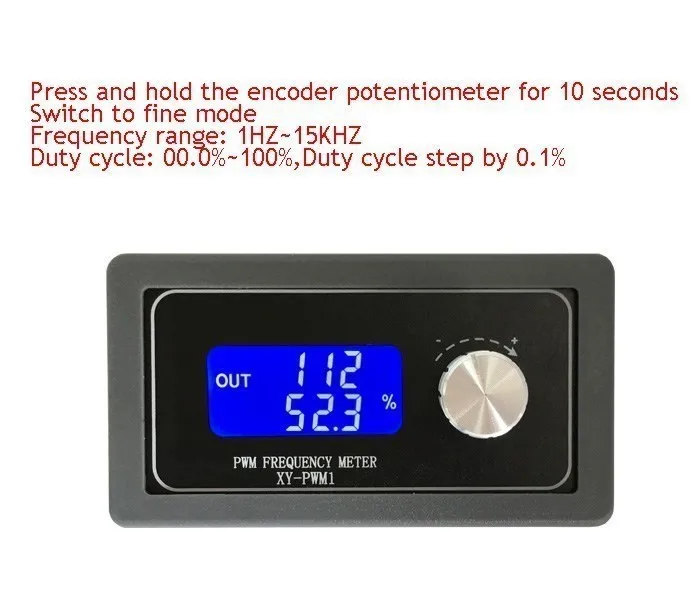

1.Der Dual-Modus, der Arbeitszyklus beträgt 0,1 %, gutes Modell

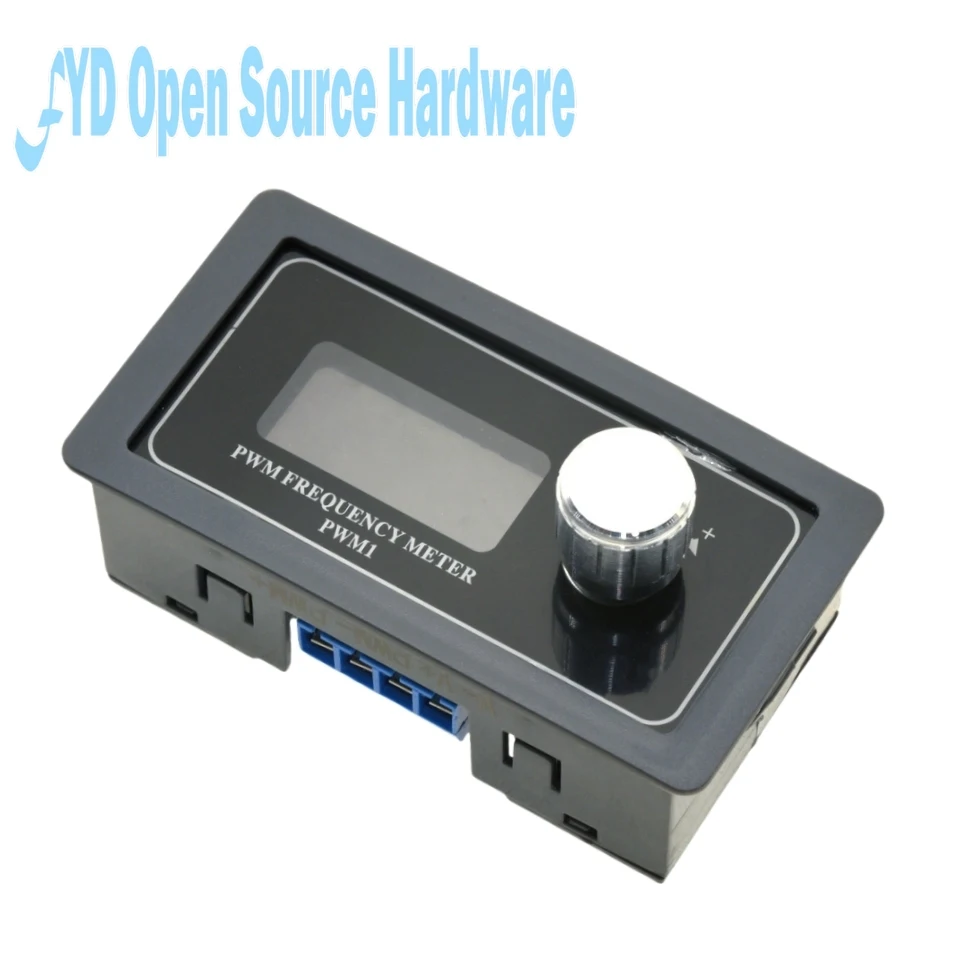

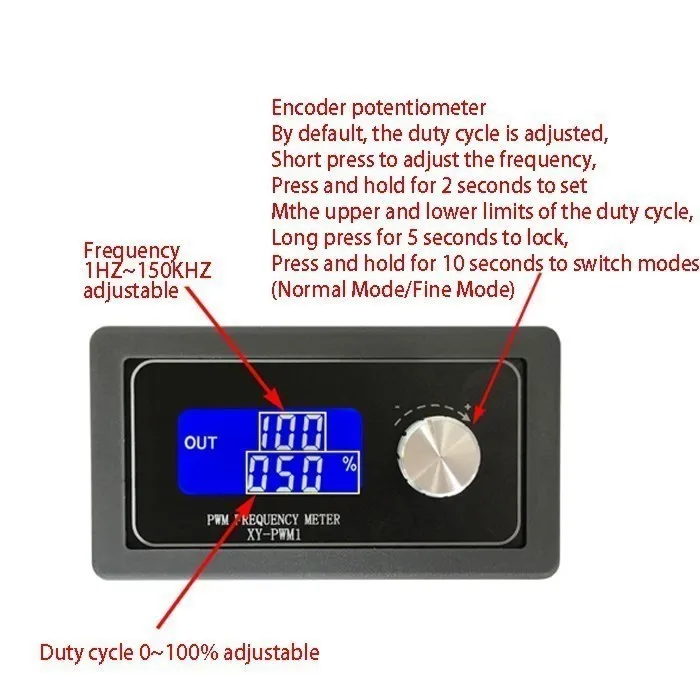

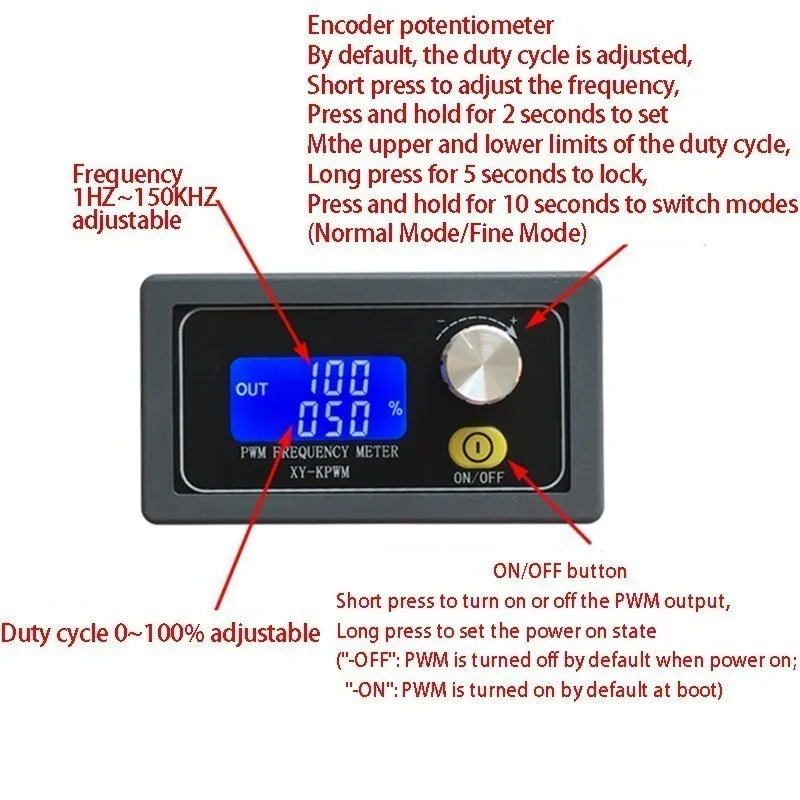

2.Die Frequenz und der Arbeitszyklus sind auf dem LCD sehr deutlich erkennbar, die Einstellung erfolgt über ein Encoder-Potentiometer, was sehr praktisch ist; die PWM-Ausgangsfrequenz und der Arbeitszyklus können separat eingestellt werden
3.Die Sperrfunktion verhindert Fehlbedienungen

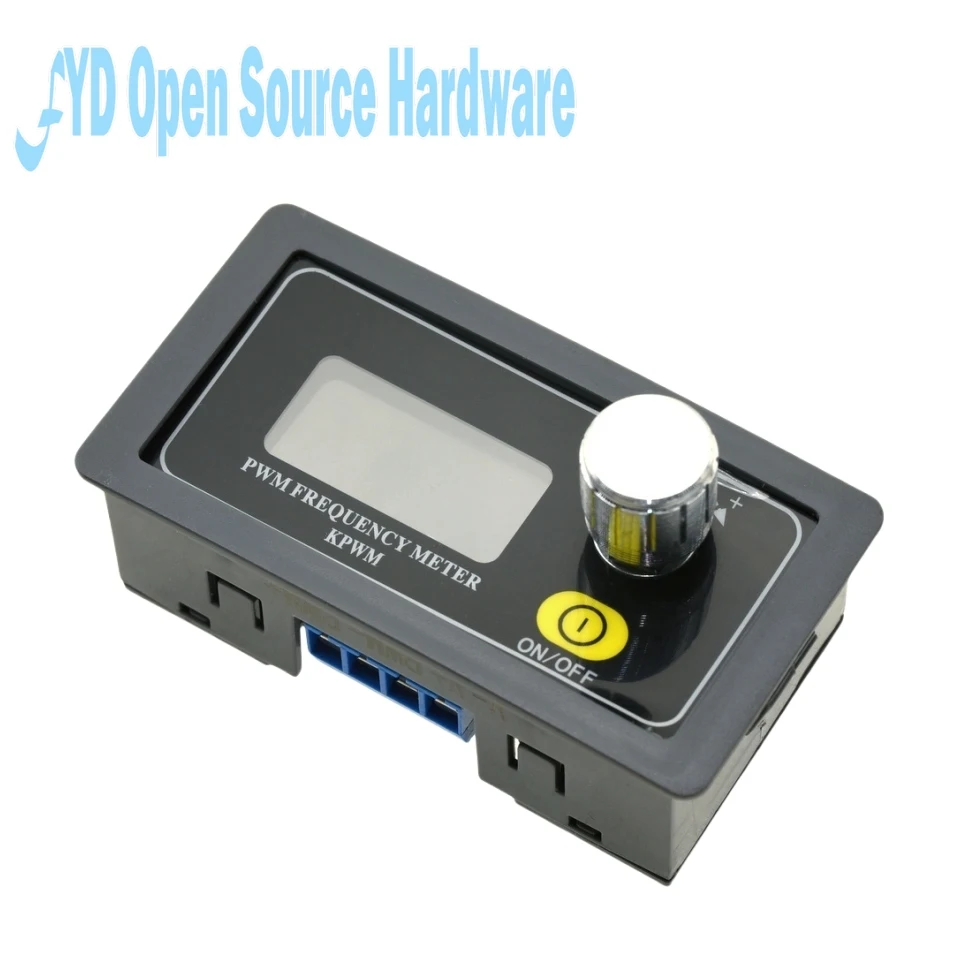

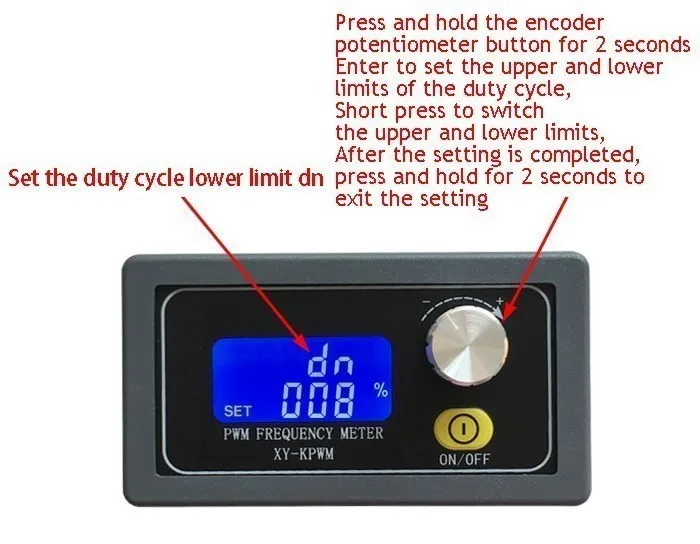

4.Der Arbeitszyklus der oberen und unteren Grenzwerte kann eingestellt werden; der KPWM-Schalter und der PWM-Ausgang können mit einem Tastendruck ein- und ausgeschaltet werden.
