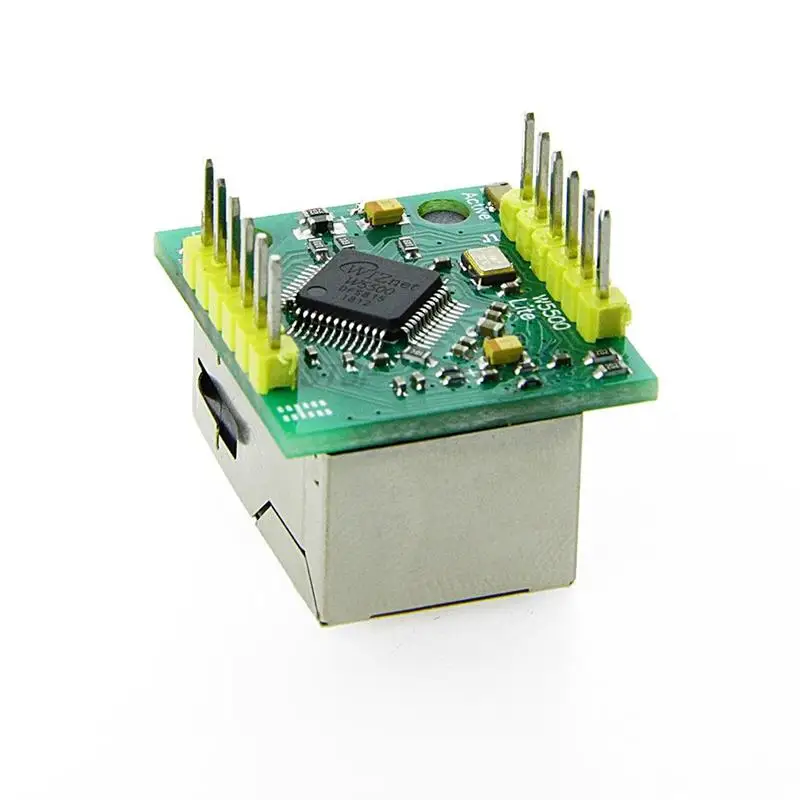

USR-ES1 W5500 Ethernet-Netzwerkmodul Hardware SPI zu LAN/Ethernet TCP/IP 51/STM32 Mikrocontroller-Programm über W5100

Produktbeschreibung

USR-ES1 ist im Wiznet's W5500-Chip integriert, der Hardware-Logiktore zur Implementierung der Transport- und Netzwerke des TCP/IP-Stacks nutzt (z. B.TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE und andere Protokolle) und integriert die Datenverbindungsschicht, die physische Schicht und 32 KB On-Chip-RAM als Daten-Sende- und Empfangs-Cache.Der Hauptsteuerchip des oberen Computers muss lediglich die Steuerinformationen der TCP/IP-Anwendungsschicht verarbeiten.Dadurch wird die Arbeitsbelastung des Host-Computers für Datenreplikation, Protokollverarbeitung und Interruptverarbeitung erheblich gespeichert und die Nutzung und Zuverlässigkeit des Systems verbessert.
Während des Betriebsvorgangs kann der Benutzer den W5500 als peripheren RAM der MCU benennen, ganz einfach.Die externe Schnittstelle des W5500 ist ein universelles 80-MHz-Hochgeschwindigkeits-SPI, mit dem Hochgeschwindigkeits-Ethernet-Lösungen für verschiedene Plattformen erweitert werden können.Automatische Verhandlung LED-Statusanzeige SPI-Schnittstelle zeichnet sich durch hohe Geschwindigkeit und Stabilität aus.
Größe und Pin kompatibles offizielles Wiznet-Modul WIZ820io
Hinweis: Bei diesem Modul handelt es sich nicht um ein transparentes Übertragungsmodul von SPI zu Ethernet, das die Verwendung externer Single-Chip-Computer erfordert und Benutzer die Verwendung von W5500-Chips verstehen muss.Bietet Beispielcode für STM32.
Produktmerkmale
80 MHz Hochgeschwindigkeits-SPI-Schnittstelle
Dank des integrierten Hardware-TCPIP-Protokollstapels müssen Benutzer fast keine Wissen über komplexe Netzwerkprotokolle beherrschen
Unterstützt bis zu acht Socket-Verbindungen
Unterstützt TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE-Protokoll
Integriert die Datenverbindungsschicht und die physische Ebene
Unterstützt das Aufwachen beim Ausschalten
Unterstützt eine serielle Hochgeschwindigkeits-Peripherieschnittstelle (SPI-Modus 0~3)
Interne 32 KB Senden- und Empfangen-Cache
Eingebettete physikalische 10BaseT/100BaseTX Ethernet-Schicht (PHY)
Automatische Verhandlung (10/100-basierter Vollduplex/Halbduplex)
IP-Fragmentierung wird nicht unterstützt
3,3 V Arbeitsspannung, I/O-Signalanschluss 5 V Spannungsfestigkeit
LED-Statusanzeige (Vollduplex/Halbduplex, Netzwerkverbindung, Netzwerkgeschwindigkeit, Aktivitätsstatus)
Ultrakleines Pin-Paket für einfache eingebettete Anwendungen
Bietet C-Anwendungsroutinen

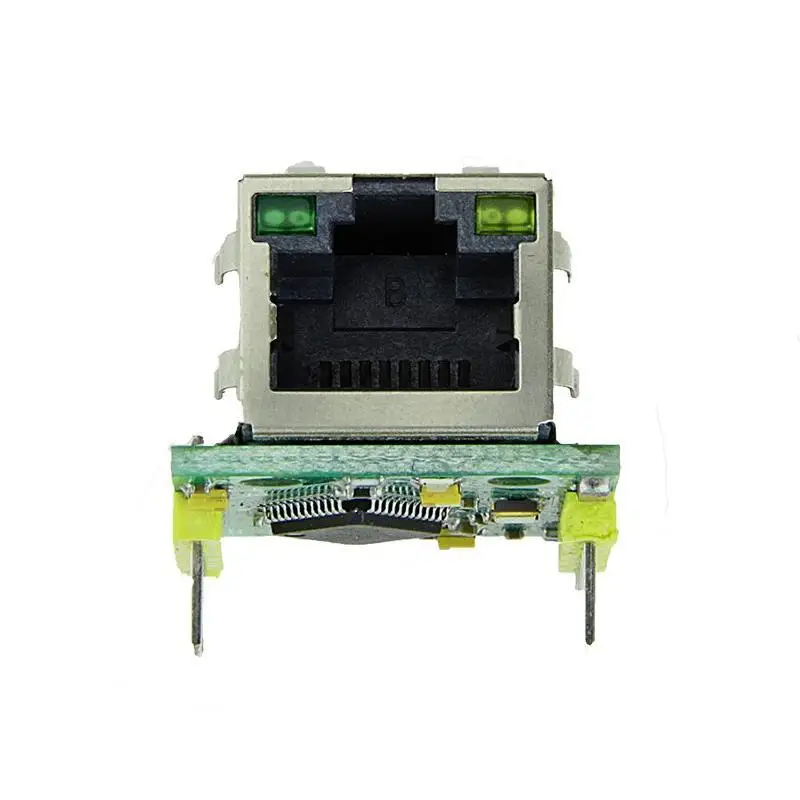

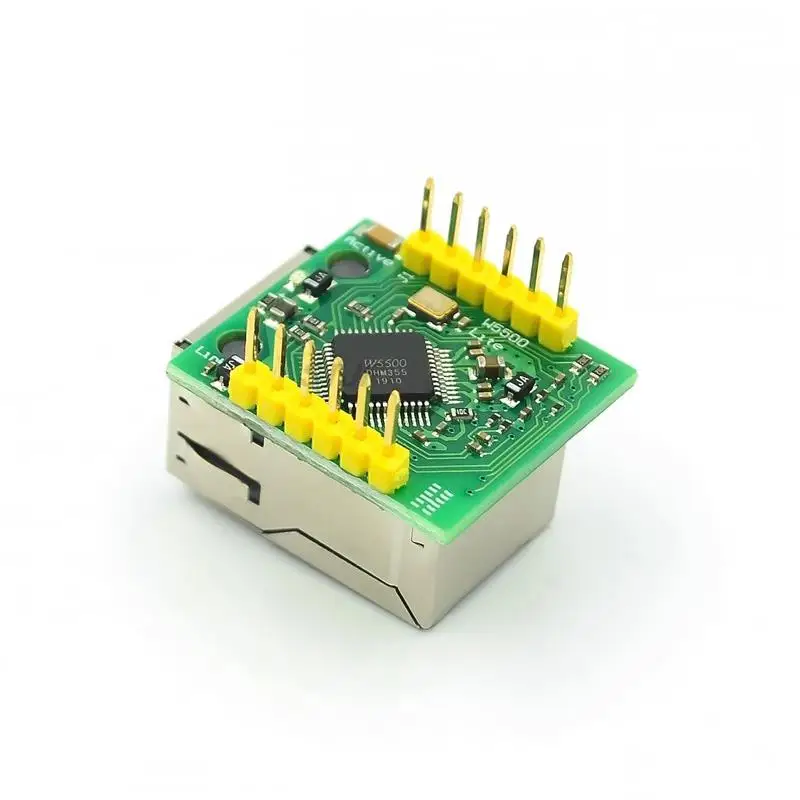

Produktdetails in Bildern

Produkteigenschaften

Markenname

STJF

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul

Versorgungsspannung

3.3V

Verlustleistung

...

Anwendung

Computer

Paket

DIY Module

Functions

Electronic Module

Range of application

Switch And Sensor For Arduino STM
