Ein Relaismodul XY-J02 Zeitverzögerung Stromabschaltung Auslöser Verzögerung Zyklus Timing Stromkreisschalter

Produktbeschreibung

Einweg-Relaismodul, Zeitverzögerung zum Abschalten der Stromversorgung, Schaltkreis mit Zeitverzögerung für den Zyklen-Timer.
0,1 Sek. (Min.) ~999 Min. (Max.) stufenlos einstellbar
Dieses Produkt ist einfach und leicht zu bedienen, leistungsstark, aber wir bitten die Käufer, die detaillierten Bedienungsanweisungen dieses Produkts sorgfältig zu lesen. Es ist ein sehr praktisches Produkt.
Modul-Highlights

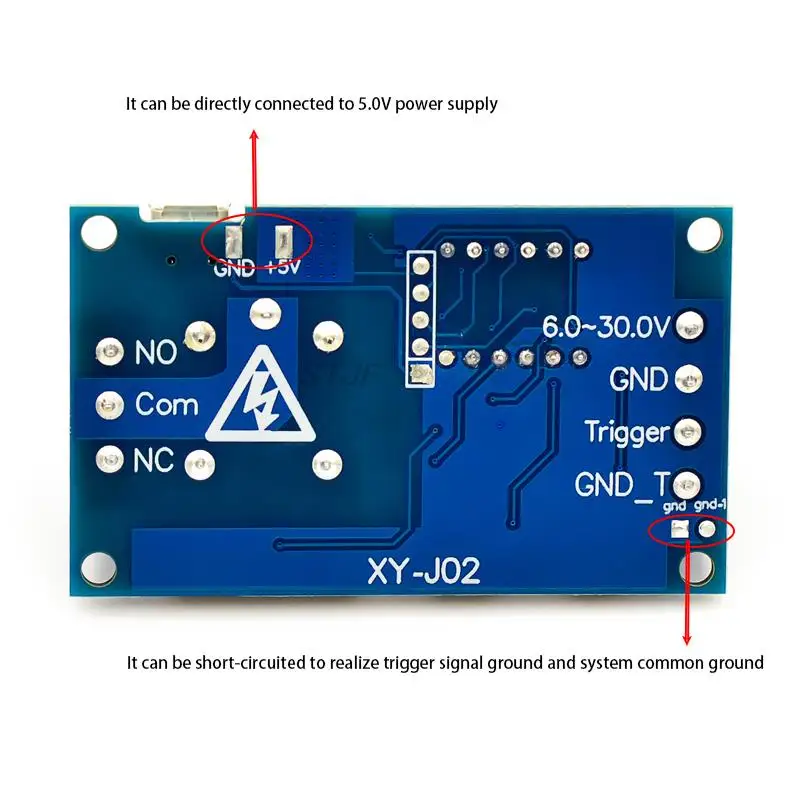

1. Das Gerät verfügt über eine breitbandige Spannungsversorgung (6–30 V) und unterstützt die Stromversorgung über Micro-USB mit 5,0 V, was die Handhabung sehr einfach macht.
2. Die Benutzeroberfläche ist übersichtlich und einfach, leistungsstark und leicht verständlich und erfüllt nahezu alle Ihre Anforderungen.

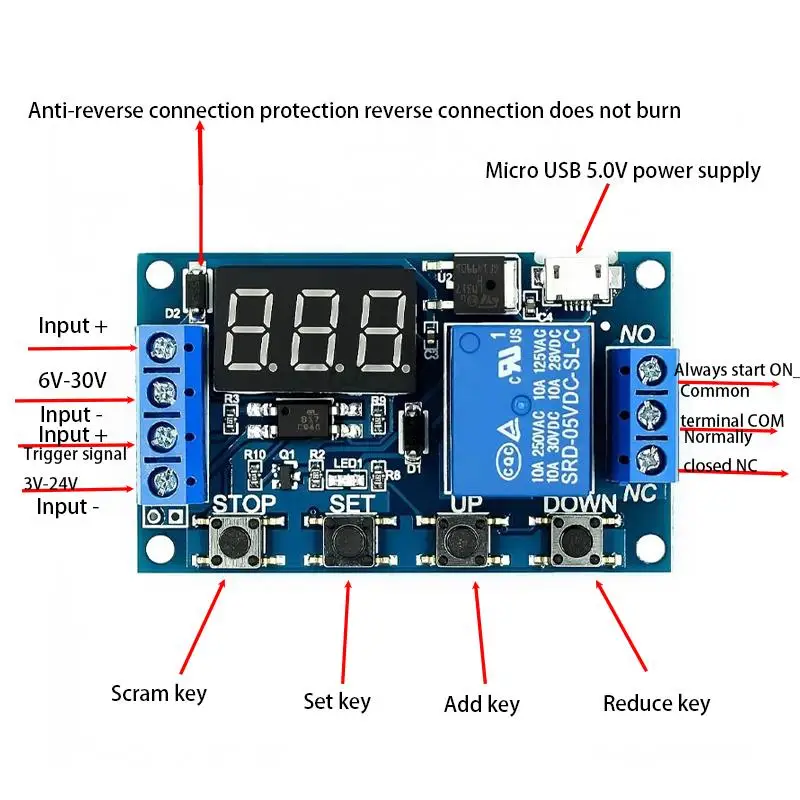

3. Es gibt eine Not-Aus-Funktion mit einem Knopf (STOP-Taste) und Schutz gegen falsche Polarität, sodass eine falsche Verbindung nicht zum Durchbrennen führt.
4. Erhöhen Sie die Schlafzeit und ermöglichen Sie dem Bediener, das Display nach 5 Minuten ohne jegliche Bedienung automatisch auszuschalten.
5. Sie können verschiedene Parameter für OP, CL und LOP festlegen, die voneinander unabhängig sind.
6. Alle eingestellten Parameter werden automatisch gespeichert.
Arbeitsmodell
Nachdem das P1-Signal ausgelöst wurde, wird das Relais für die Zeit des Betriebs (OP) aktiviert und anschließend deaktiviert; während der Betriebszeit werden die folgenden Vorgänge ausgeführt.
P1.1: Signal erneut auslösen ungültig
P1.2: Das Signal löst die Zeit erneut aus
P1.3: Das Signal wird erneut ausgelöst, das Relais wird getrennt und der Timer wird gestoppt.
P-2: Um das Signal auszulösen, trennt das Relais die CL-Zeit, das Relais leitet die OP-Zeit, und nach Ablauf der Zeit wird das Relais wieder getrennt.
P3.1: Nachdem das Auslösesignal aktiviert wurde, öffnet das Relais für die Zeit OP, trennt das Relais für die Zeit CL und wiederholt dann die oben genannten Aktionen. Wird dem Relais erneut ein Signal gegeben, wird es wieder getrennt und die Zeitmessung wird gestoppt.Die Zykluszeiten (LOP) können eingestellt werden
P3.2: Nach dem Einschalten ist keine Signalsteuerung erforderlich. Das Relais schaltet für die voreingestellte Zeit (OP) ein und für die voreingestellte Zeit (CL) wieder aus. Dieser Vorgang wird wiederholt, und die Anzahl der Zyklen (LOP) kann eingestellt werden.
P-4: Wenn das Signal ein Auslösesignal enthält, ist die Zeitverzögerung null, und das Relais bleibt geöffnet; wenn das Signal verschwindet, wird das Relais nach der Zeitverzögerung OP geschlossen; während der Zeitverzögerung wird das Signal wiederholt, und die Zeitverzögerung wird auf null gesetzt.
Produktparameter

Produktdetails in Bildern

Produkteigenschaften

Verlustleistung

...

Functions

Electronic Module

Range of application

Switch And Sensor For Arduino STM

Anwendung

Computer

Markenname

STJF

Hochbetriebenes Chemikalienunternehmen

Keine

Paket

DIY Module

Ursprung

CN (Herkunft)

Zustand

Neu

Typ

Modul

Versorgungsspannung

6-30v
