HX711Load CellADModule Kraftmessmodul Dual Channel24Analog-Digital-Wandler mit Abschirmung

Produktbeschreibung

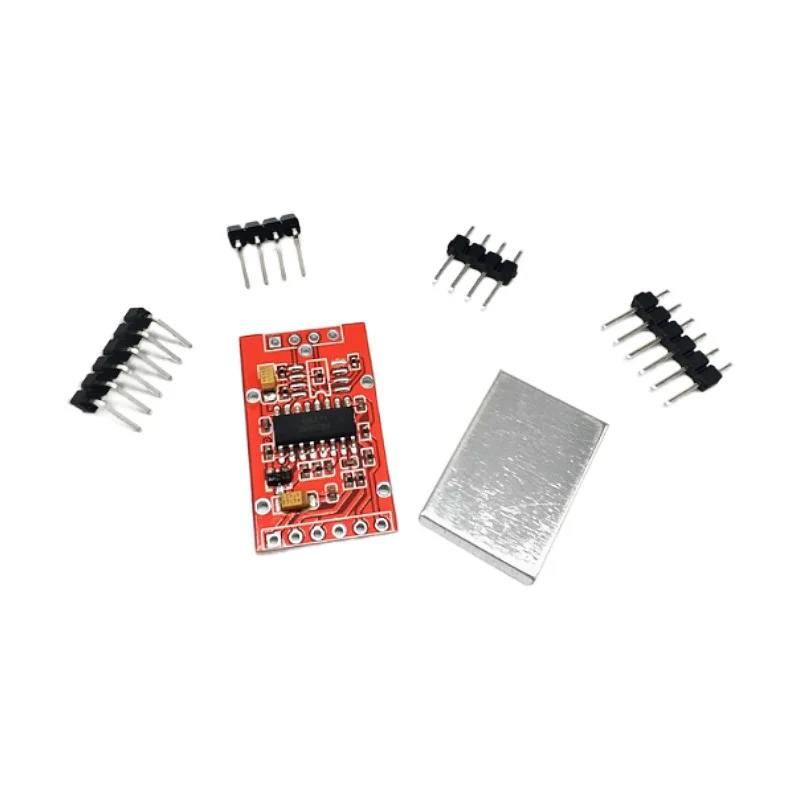

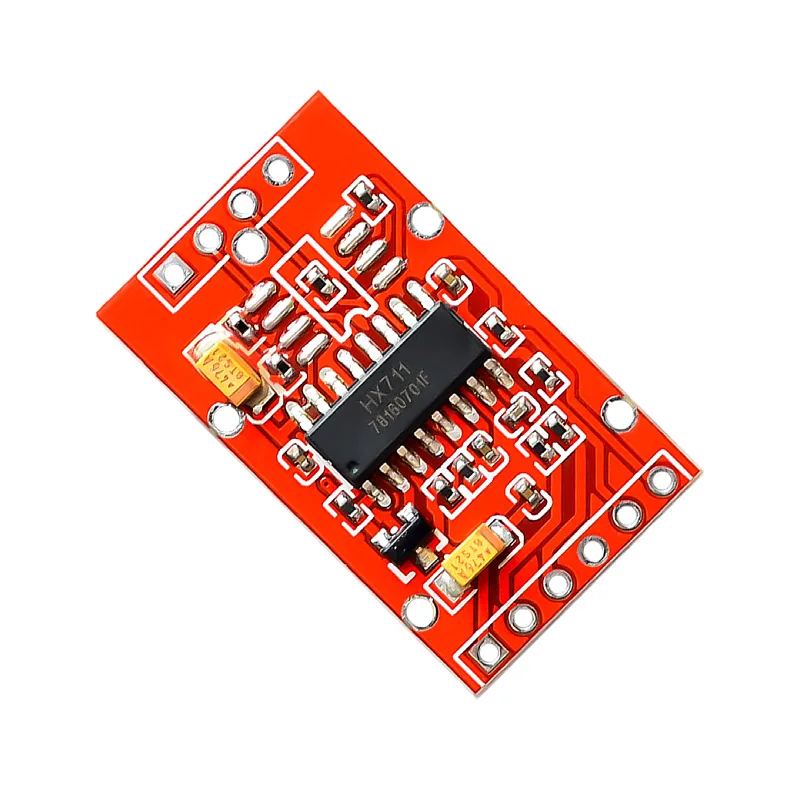

Sampling hx711 24-Bit-AD-Chip, Zweikanal-Differenzeingang.Vollständiger SMD-Chip, mit Metallabschirmung verschweißt, geliefert mit geraden und gebogenen Stiften, um verschiedene Installations- und Schweißmethoden zu erfüllen.Die Platine verwendet zwei 47uF-Kondensatoren, sehr gut verarbeitet!Integrierter Pull-Up-Widerstand und reservierte CPU-Schweißposition, kundenspezifische Entwicklung verschiedener Sensoranwendungen.
Modulerkennungsmethode
1.Erste Schnelldiagnose: Trennen Sie alle Verbindungen vom Modul, versorgen Sie das Modul nur mit 5 V (VCC mit +5 V verbunden, GND geerdet) und schließen Sie dann den Modulanschluss an Masse an.Messen Sie die OUT+-Erdspannung.es sollte um 4 Uhr sein.5 V.Messen Sie anschließend die Erdungsspannung des DO/RX-Anschlusses.Es sollte etwa 0V betragen.Wenn beide Spannungen übereinstimmen, ist das Modul zu 99 % normal.
2, Vollständige Beurteilung: Verwenden Sie das von unserem Shop bereitgestellte Diagramm, um ein von uns bereitgestelltes Flash-Hex-Programm in den 89c51-Mikrocontroller einzurichten und es dann über eine serielle Schnittstelle an einen Computer anzuschließen.Führen Sie den seriellen Assistenten auf dem Computer aus, um den Leserapport zu erhalten.Wenn das Lesen normal ist, bedeutet dies, dass das Modul ordnungsgemäß funktioniert.Einzelheiten entnehmen Sie bitte der Tabelle unten.
Modulbetriebsspannung: 4,8-5,5 V
Typischer Strom 1,6 mA
Volumen: Länge 2,9 cm * Breite 1,7 cm * Höhe 0,4 cm

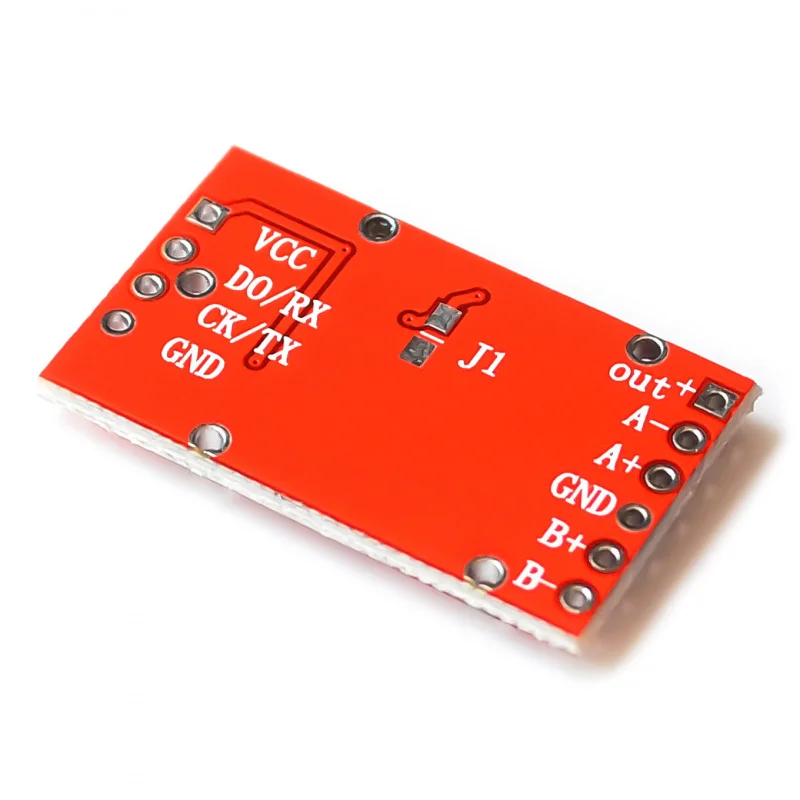

Der J1-Jumper auf der Rückseite des Moduls wählt die Datenausgaberate des HX711-Chips zwischen 80 Hz und 10 Hz. Wenn J1 offen ist, beträgt die Ausgaberate 80 Hz, was bedeutet, dass er 80 Mal pro Sekunde wandelt. Wenn J1 kurzgeschlossen ist, beträgt die Ausgaberate 10 Hz.
Hauptmerkmale des Moduls
�� Mit Metallabschirmung, starker Entstörung, reserviertem CPU-Steckplatz (STC15F104), kann die Sekundärentwicklung aufgerüstet werden.
�� Zwei wählbare Differenzeingänge
�� On-Chip rauscharmer programmierbarer Verstärker mit wählbaren Verstärkungen von 32, 64 und 128
�� Der On-Chip-Spannungsregler kann externe Sensoren und den On-Chip-A/D-Wandler direkt mit Strom versorgen
�� Der On-Chip-Taktoszillator erfordert keine externen Komponenten; Bei Bedarf können auch externe oder Taktgeber verwendet werden
�� Power-On-Selbsttest
�� Einfache digitale Steuerung und serielle Kommunikation: Alle Steuerungen werden über Pins eingegeben, keine Programmierung erforderlich. On-Chip-Register
�� Wählbare Ausgangsdatenrate von 10 Hz oder 80 Hz
�� Gleichzeitige Unterdrückung von 50-Hz- und 60-Hz-Stromversorgungsstörungen
�� Stromverbrauch (einschließlich geregelter Stromversorgung)
Typischer Betriebsstrom: < 1,7 mA, Abschaltstrom: < 1 μA

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Hochbetriebenes Chemikalienunternehmen

Keine

Ursprung

CN (Herkunft)

ist kundenspezifisch

Ja

Zustand

Neu

Typ

Modul
